Линии измерительные МИГ-ИЛ

Назначение линии измерительной МИГ-ИЛ

Линии измерительные 1МИГ-ИЛ предназначены для очистки нефти от механических включений, устранения завихрений, выравнивания эпюры скоростей потока жидкости и измерения в составе узлов учета (УУН) количества нефти.
Областью применения линий измерительных являются узлы учета нефти предприятий нефтяной и других отраслей промышленности.
Узнать цену
x
Добавить в КП

Введите необходимые данные

Комплектация:



Строка для записи в заказ коммерческого предложения:

Произведите выбор...


Задать вопрос
x
Подробное описание

Область применения

Линии измерительные 1МИГ-ИЛ (в дальнейшем «линии») предназначены для очистки нефти от механических включений, устранения завихрений, выравнивания эпюры скоростей потока жидкости и измерения в составе узлов учета (УУН) количества нефти.

Областью применения линий измерительных являются узлы учета нефти предприятий нефтяной и других отраслей промышленности.

Техническое описание линии измерительной МИГ-ИЛ

Технические характеристики линии измерительной МИГ-ИЛ:

Наименование параметра Показатели
Измеряемая среда — нефть по ГОСТ Р 51858 и нефтепродукты
Температура, ºСлиния миг-ил, линия миг-ил, линия миг-ил от 0 до 60
Кинематическая вязкость, м2/слиния миг-ил, линия миг-ил, линия миг-ил (1-100)·10-6
Размеры механических примесей, не более, мм 4
Содержание свободного газалиния миг-ил, линия миг-ил, линия миг-ил не допускается
Окружающая средалиния миг-ил, линия миг-ил, линия миг-ил
Температура:
фильтра, линии, ТПР и датчика, ºС
блоков «1Вега-03», 1НОРД-ЭЗМ, ºСлиния миг-ил, линия миг-ил, линия миг-ил

от -50 до +50
от +5 до +40
Верхнее значение относительной влажности:
фильтра, линии, ТПР и датчика при температуре +35 ºС, %
блоков «1Вега-03», 1НОРД-ЭЗМ при температуре +30 ºС, %

95
95
Внешние электрические и магнитные поля, кроме земного отсутствуют
Потеря давления в линии при максимальной пропускной способности и вязкости нефти 100·10-6 м2/с не более 0,1 МПа.

Линия измерительная, в зависимости от условного прохода (DN) и условного давления (PN) имеет исполнения, представленные в таблице.

Максимальный объемный расход, габаритные размеры и присоединительные размеры, масса приведены в таблице.

Состав линии измерительной 1МИГ-ИЛ «КРОНА»

Линия измерительная состоит из следующих составных частей:
- фильтра сетчатого 1МИГ-Ф или 1МИГ-ФБ по ТУ 3616-004-60231190 предназначенного для очистки от механических примесей сырой и товарной нефти;
- линии струевыпрямительной 1МИГ-Л по ТУ 3667-011-60231190 состоящей из трубопровода со спрямляющим аппаратом и предназначенной для устранения завихрений и выравнивания эпюры скоростей потока жидкости;
- счетчика нефти турбинного 1МИГ или счетчика турбинного НОРД-1М по ТУ 4213-003-60231190 предназначенного для измерения объема нефти и нефтепродуктов в который входят:
а) турбинный преобразователь расхода (ТПР) 1МИГ,
б) датчик магнитоиндукционный 1НОРД-И2У-04 (для DN32- DN65) или 1НОРД-И2У-02 (DN80- DN400),
в) блок электронный 1НОРД-ЭЗМ или блока обработки данных «1Вега-03».

Линия измерительная 1МИГ-ИЛ имеет следующее обозначение:

«Линия измерительная 1МИГ-ИЛ -150-6,3 (1МИГ-Ф) ВЕГ, ТУ 3667-010-60231190-2011», «Линия измерительная 1МИГ-ИЛ -150-6,3 (1МИГ-Ф) Н, ТУ 3667-010-60231190-2011»
«Линия измерительная 1МИГ-ИЛ -150-6,3 (1МИГ-ФБ) ВЕГ, ТУ 3667-010-60231190-2011» «Линия измерительная
1МИГ-ИЛ -150-6,3 (1МИГ-ФБ) Н, ТУ 3667-010-60231190-2011» где
Линия измерительная 1МИГ-ИЛ— наименование изделия;
150 — диаметр условного прохода DN 150 мм;
6,3 — условное давление 6,3 МПа;
1МИГ-Ф — в состав входит фильтр сетчатый;
1МИГ-ФБ — в состав входит фильтр сетчатый с быстросъемной крышкой;
ВЕГ — блок обработки данных «1Вега-03»;
Н — блок электронный 1НОРД-ЭЗМ;
ТУ 3667-010-60231190-2011 — номер настоящих ТУ.

Технические характеристики линии измерительной МИГ-ИЛ КРОНА:

Наименование параметра Показатели
Измеряемая среда — нефть по ГОСТ Р 51858 и нефтепродукты
Температура, ºСлиния миг-ил, линия миг-ил, линия миг-ил от 0 до 60
Кинематическая вязкость, м2/слиния миг-ил, линия миг-ил, линия миг-ил (1-100)·10-6
Размеры механических примесей, не более, мм 4
Содержание свободного газалиния миг-ил, линия миг-ил, линия миг-ил не допускается
Окружающая средалиния миг-ил, линия миг-ил, линия миг-ил
Температура:
фильтра, линии, ТПР и датчика, ºС
блоков «1Вега-03», 1НОРД-ЭЗМ, ºСлиния миг-ил, линия миг-ил, линия миг-ил

от -50 до +50
от +5 до +40
Верхнее значение относительной влажности:
фильтра, линии, ТПР и датчика при температуре +35 ºС, %
блоков «1Вега-03», 1НОРД-ЭЗМ при температуре +30 ºС, %

95
95
Внешние электрические и магнитные поля, кроме земного отсутствуют
Потеря давления в линии при максимальной пропускной способности и вязкости нефти 100·10-6 м2/с не более 0,1 МПа.

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:

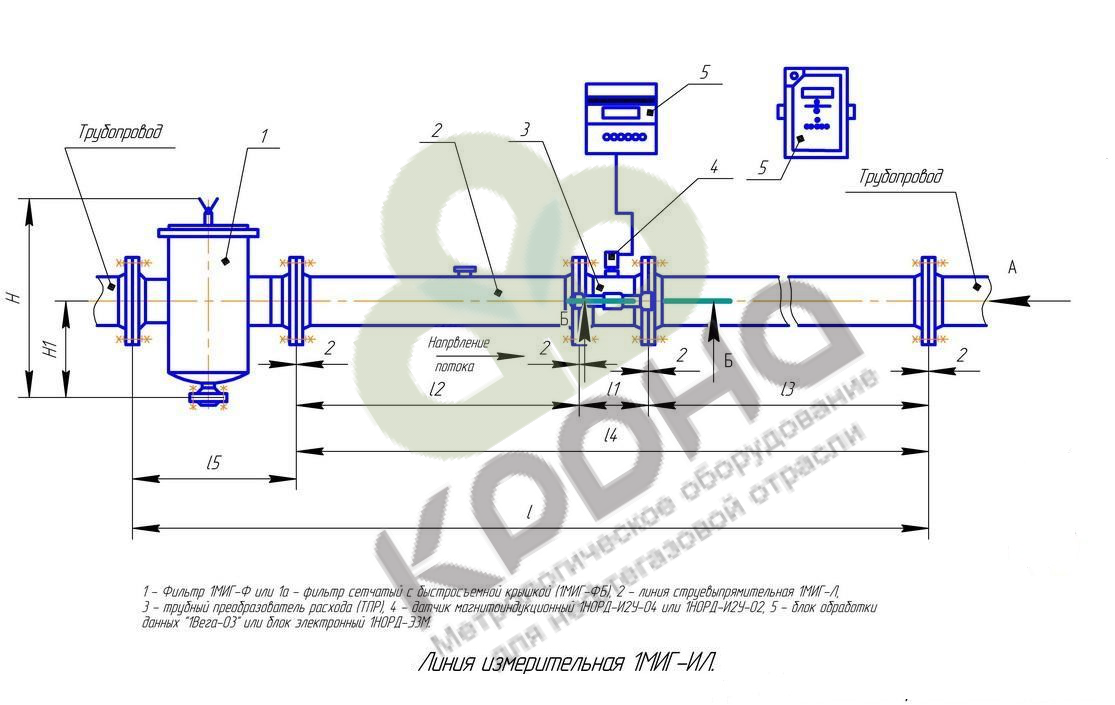

Линия измерительная (рисунок 1, приложение А) состоит из фильтра сетчатого 1МИГ-Ф — 1 или 1МИГ-ФБ — 1а, линии струевыпрямительной 1МИГ-Л — 2 состоящей из двух частей — участка трубопровода со спрямляющим аппаратом, расположенного до ТПР и участка трубопровода, расположенного после ТПР, счетчика, в состав которого входит датчик магнитоиндукционный — 4 и блок «1Вега-03» или блок 1НОРД-ЭЗМ - 5.

Дополнительные данные об устройстве и работе комплектующих измерительной линии приведены в эксплуатационной документации на них.

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ:

1. Подготовка изделия к работе.
1. Фильтр, линия и ТПР совместно с датчиком предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ).
Датчики имеют взрывобезопасный уровень зашиты с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1 и маркировку взрывозащиты 1ЕxdIIBT4 по ГОСТ Р 51330.0.
Блок относится к электрооборудованию общего назначения и предназначен для установки в невзрывоопасных помещениях.
2. При работе и использовании приборов должны соблюдаться требования безопасности согласно ПТЭ «Правил технической эксплуатации электроустановок потребителей», ПТБ «Правил техники безопасности при эксплуатации электроустановок потребителей», требований главы 3.2 «Электрооборудование во взрывоопасных зонах».
3. При проведении работ необходимо соблюдать меры безопасности в соответствии с требованиями: ПБ 08-624 «Правила безопасности в нефтяной и газовой промышленности», с общими требованиями безопасности при погрузочно-разгрузочных работах по ГОСТ 12.3.009.
4. Требования безопасности, связанные с процессом эксплуатации комплектующих отражаются в эксплуатационных документах.
5. Линия измерительная на узлах учета нефти должна располагаться так, чтобы была обеспечена возможность удобного и безопасного ее обслуживания при эксплуатации.
6. Линия измерительная, подлежащая демонтажу с УУН, должна быть освобождена от рабочей среды.
7. Монтаж и демонтаж линии измерительной должны производить работники, имеющие доступ к производству работ с грузоподъемными машинами и съемными грузозахватными приспособлениями согласно действующих «Правил устройства и безопасной эксплуатации грузоподъемных кранов.
8. К работам по монтажу, обслуживанию, испытаниям и эксплуатации линии должны допускаться лица, имеющие необходимую квалификацию и прошедшие обучение правилам техники безопасности.
9. Линии измерительные в производстве, транспортировании, наладке и эксплуатации не оказывают вредного воздействия на окружающую среду.

2 Монтаж.
1. Монтаж линии измерительной производится по схеме, приведенной на рисунке 1, приложение А.
2. Линия измерительная должна быть установлена горизонтально с уклоном 0,003 по направлению потока нефти.
3. Составные части измерительной линии при монтаже на УУН должны быть установлены в соответствии с направлением потока нефти, указанных на табличках комплектующих изделий линии.
4. В месте установки линии измерительной недопустимы тряска, вибрация, оказывающие влияние на работу счетчика и наличие внешних электрических и магнитных полей, кроме земного.
5. Уплотнения фланцевых соединений должны производиться установкой прокладок в соответствии с эксплуатационной документацией.
6. Фланцы составных частей измерительной линии и прокладки при монтаже должны быть сцентрированы, внутренний диаметр прокладок должен быть больше внутреннего диаметра фланцев не менее чем на 1,0 мм.
7. Остальные требования к подготовке линии измерительной к работе приведены в эксплуатационных документах на комплектующие.

СЕРТИФИКАТЫ:


1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018г.
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ЕАЭС № RU Д-RU.MO10.В.04448 от 28.12.17
