Пробоотборник СТАНДАРТ -Р, Пробоотборник СТАНДАРТ, Пробоотборник ручной

Назначение ручного пробоотборника СТАНДАРТ -Р

Пробоотборник ручной СТАНДАРТ -Р ТУ 3667-002-60231190-2011 предназначен для отбора, проб товарной нефти и нефтепродуктов, транспортируемой по трубопроводам с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа. ГОСТ 2517-2012.
Узнать цену
x
Добавить в КП

Введите необходимые данные

Комплектация:



Строка для записи в заказ коммерческого предложения:

Произведите выбор...


Задать вопрос
x
Подробное описание

Область применения

Пробоотборники ручные и автоматические СТАНДАРТ ТУ 3667-002-60231190-2011 предназначены для отбора, проб товарной нефти и нефтепродуктов, транспортируемой по трубопроводам с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа. ГОСТ 2517-2012.

Эксплуатационное назначение пробоотборника жидкости — оперативный контроль качества перекачиваемой нефти и нефтепродуктов.

Функциональное назначение изделия — ручной и автоматический отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.

Пробоотборники ручные и автоматические СТАНДАРТ имеют следующее обозначение:
1.Пробоотборник ручной СТАНДАРТ-Р ТУ 3667-002-60231190-2011;
2.Пробоотборник автоматический СТАНДАРТ-А ТУ 3667-002-60231190-2011;
3.Пробоотборник автоматический + совмещенный с ручным отбором проб СТАНДАРТ-АЛ ТУ 3667-002-60231190-2011.

Техническое описание ручного пробоотборника СТАНДАРТ -Р

Характеристики отбираемых продуктов: пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости

Наименование показателя Показатели
Объемная доля содержания воды, не более ,% пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости до 2
Кинематическая вязкость, м2/с, не более пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости 300*10-6
Температура, ºС пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник нефти, пробоотборник жидкости от +5 до +90
Массовая доля механических примесей, не более,% пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости 0,15
Массовая доля сернистых соединений, не более% пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости 3,5
Массовая доля содержания парафина, не более, % пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости 7
Концентрация хлористых солей, г/л, не более пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости 30
массовая доля содержания воды, %, не более пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости 98
Давление в трубопроводе, МПа пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости от 0,2 до 6,3
Содержание свободного газа не допускается. пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости

Окружающая среда: пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник нефти, пробоотборник жидкости

Пробоотборник ручной СТАНДАРТ -Р: пробоотборник ручной, пробоотборник нефти, пробоотборник жидкости
Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150-69, для работы при температуре ,ºС. пробоотборник ручной>    от +5 до +45 о С;

По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .

Технические характеристики пробоотборника ручного СТАНДАРТ-Р: пробоотборник ручной, пробоотборник жидкости

Рабочее давление (PN), МПа пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник нефти, пробоотборник жидкости от 0,2 до 6,3
Диаметр трубопровода на месте установки (DN), мм. (стандарт) пробоотборник СТАНДАРТ -Р, Стандарт-Р, Стандарт-Р 50
при установке пробоотборника на условный диаметр трубопровода (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. в комплекте поставляется устройство пробозаборное щелевого типа или устройство пробозаборное трубчатого типа ЗОНД
Нормативный документ пробоотборник ручной, пробоотборник СТАНДАРТ -Р ручной,пробоотборник нефти, пробоотборник жидкости ГОСТ 2517-2012

По заказу потребителя допускается изготовление и поставка баллонов 3000, 4000 см3, 5000 см3, 6000,7000 см3. пробоотборник ручной, пробоотборник жидкости

По заказу потребителя допускается изготовление и поставка баллонов из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА. пробоотборник ручной, пробоотборник жидкости

Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне. пробоотборник ручной, пробоотборник жидкости, пробоотборник ручной, пробоотборник жидкости

Средства взрывозащиты изделий изображены в конструкторской документации на изделие, исполнение по взрывозашите согласно ГОСТ Р 51330.0-99. пробоотборник ручной, пробоотборник СТАНДАРТ -Р ручной, пробоотборник СТАНДАРТ, пробоотборник жидкости

Наименование изделия Исполнение по взрывозащите
Пробоотборник автоматический СТАНДАРТ-Р Не имеет электрических цепей, установлен во взрывоопасной зоне
Устройство пробозаборное щелевого типа Не имеет электрических цепей, установлен во взрывоопасной зоне
Устройство пробозаборное трубчатого типа ЗОНД Не имеет электрических цепей, установлен во взрывоопасной зоне
Смеситель потока КРОНА-ВИХРЬ Не имеет электрических цепей, установлен во взрывоопасной зоне
Баллон Не имеет электрических цепей, установлен во взрывоопасной зоне

Пробоотборник ручной СТАНДАРТ-Р комплектность поставки, габаритные размеры, масса:

Отбираемый продукт Комплектующие Кол, шт Размеры, мм/ Масса, кг., не более СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ Возможна поставка отдельных состовляющих пробоотборника
нефть, нефтепродукты
и другая жидкость
из трубопровода
Ручной пробоотборник СТАНДАРТ-Р
(DN 50)
(пробоотборник: диспергатор, клапан)
1 220х180х175 20 пробоотборник ручной СТАНДАРТ-Р поставляется по заказу потребителя
Комплект монтажных частей 1 175х110 8 поставляется по заказу потребителя
Комплект ЗИП 1 поставляется по заказу потребителя
Смеситель потока КРОНА-ВИХРЬ
(DN 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя

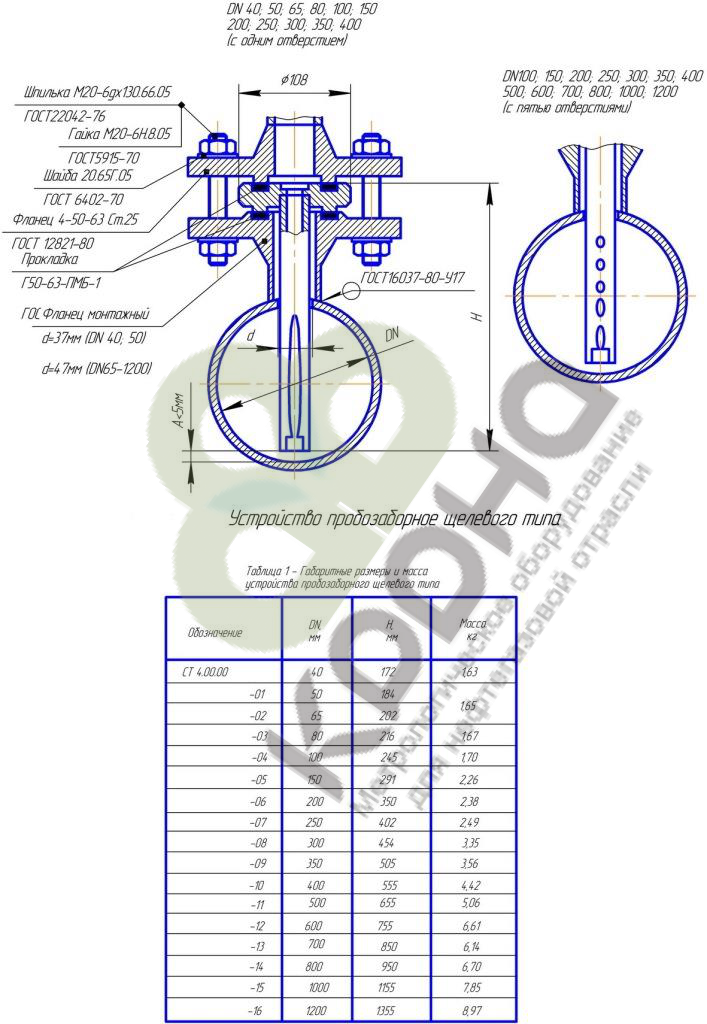

устройство пробозаборное щелевого типа
(DN 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя

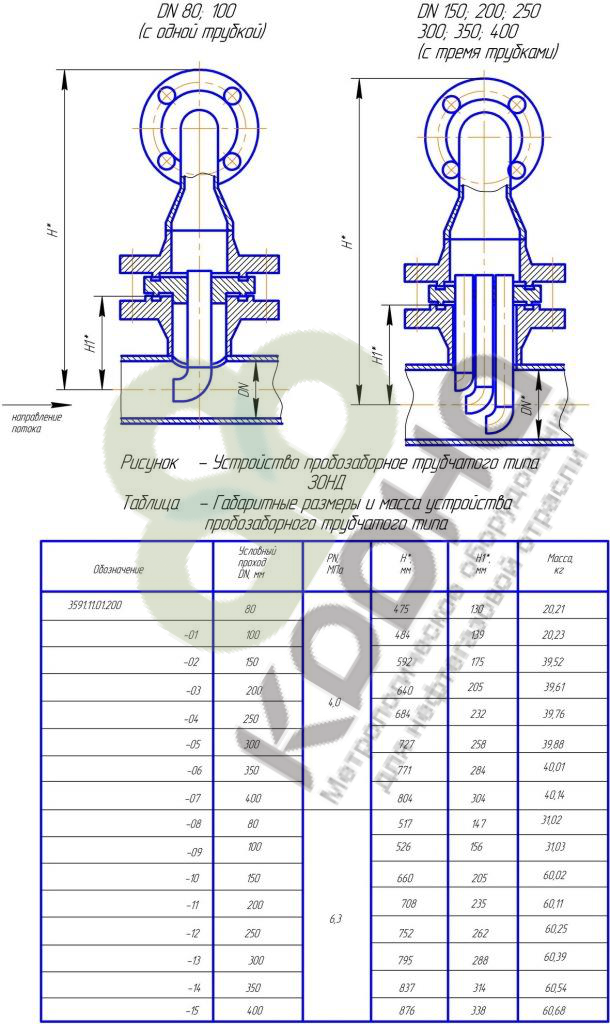

ИЛИ устройство пробозаборное трубчатого типа ЗОНД с одной трубкой
(DN 80, 100 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
ИЛИ устройство пробозаборное трубчатого типа ЗОНД с тремя трубками
(DN 150, 200, 250, 300, 350, 400 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя

Ручной пробоотборник СТАНДАРТ-Р имеет следующее обозначение:


Ручной пробоотборник СТАНДАРТ -Р, ТУ 3667-002-60231190-2011, где
Ручной пробоотборник СТАНДАРТ -Р — наименование изделия;
по умолчанию исполнение изделия на условный диаметр DN 50 мм.
ТУ 3667-002-60231190-2011 - номер ТУ.

пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник нефти, пробоотборник жидкости, пробоотборник нефти стандарт

пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник нефти, пробоотборник жидкости, пробоотборник нефти стандарт
Ручной пробоотборник СТАНДАРТ-Р-100 ТУ 3667-002-60231190-2011, где пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник нефти, пробоотборник жидкости
Ручной пробоотборник СТАНДАРТ -Р — наименование изделия; пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТ
100 - исполнение изделия на условный диаметр DN, мм.; пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТ
ТУ 3667-002-60231190-2011 - номер ТУ. пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТ

Пробоотборник ручной СТАНДАРТ-Р комплектность поставки, габаритные размеры, масса: пробоотборника СТАНДАРТ

Отбираемый продукт Комплектующие Кол, шт Размеры, мм/ Масса, кг., не более СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ Возможна поставка отдельных состовляющих пробоотборника
нефть, нефтепродукты
и другая жидкость
из трубопровода
Ручной пробоотборник СТАНДАРТ-Р
(DN 50)
(пробоотборник: диспергатор, клапан)
1 220х180х175 20 стандартная комплектация
пробоотборника 1СТАНДАРТ-Р
поставляется по заказу потребителя
Комплект монтажных частей Стандарт 1 175х110 8 поставляется по заказу потребителя
Комплект ЗИП Стандарт 1 поставляется по заказу потребителя
Смеситель потока КРОНА-ВИХРЬ
(DN 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
устройство пробозаборное щелевого типа
(DN 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
ИЛИ устройство пробозаборное трубчатого типа ЗОНД с одной трубкой
(DN 80, 100 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
ИЛИ устройство пробозаборное трубчатого типа ЗОНД с тремя трубками
(DN 150, 200, 250, 300, 350, 400 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя

Запасные части для пробоотборника ручного: пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТ

Наименование и маркировка запасных частей для пробоотборниканаименование пробоотборника
Диспергатор DN50 пробоотборника СТАНДАРТ, пробоотборник СТАНДАРТСтандарт-Р
Клапан 15с54бк2 пробоотборник ручной, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТСтандарт-Р
Комплект монтажных частей пробоотборника СТАНДАРТ, пробоотборник СТАНДАРТСтандарт-Р
Фланец 50-63 ГОСТ 33259-2015 пробоотборника ручного СТАНДАРТ, пробоотборник СТАНДАРТСтандарт-Р

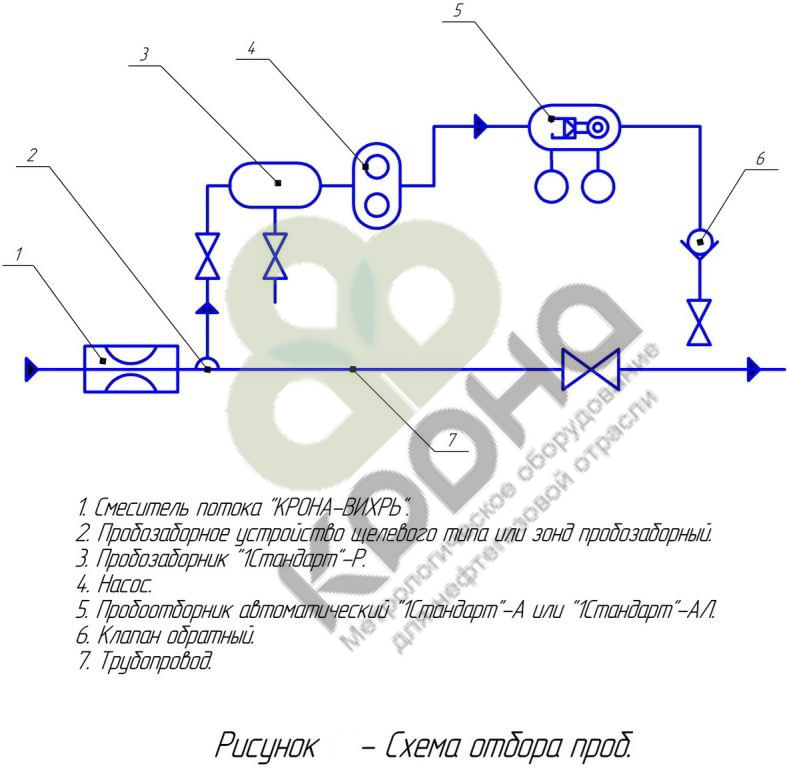

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ: пробоотборника СТАНДАРТ, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТ

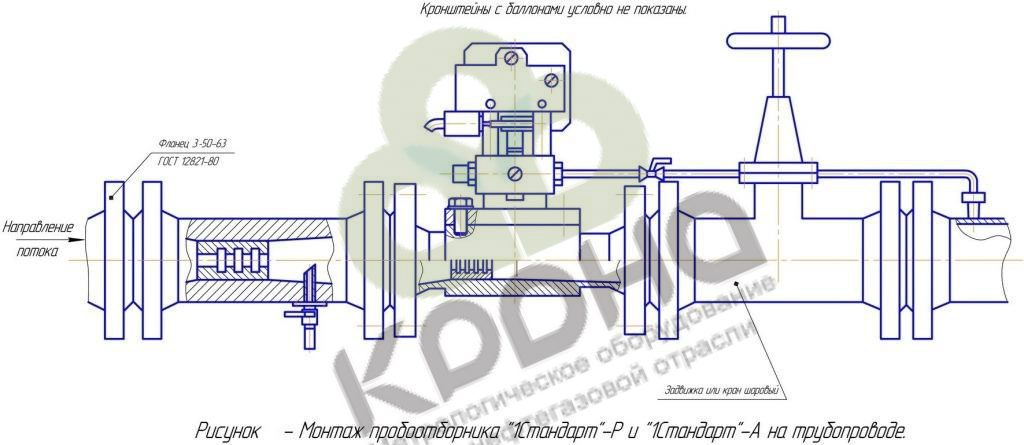

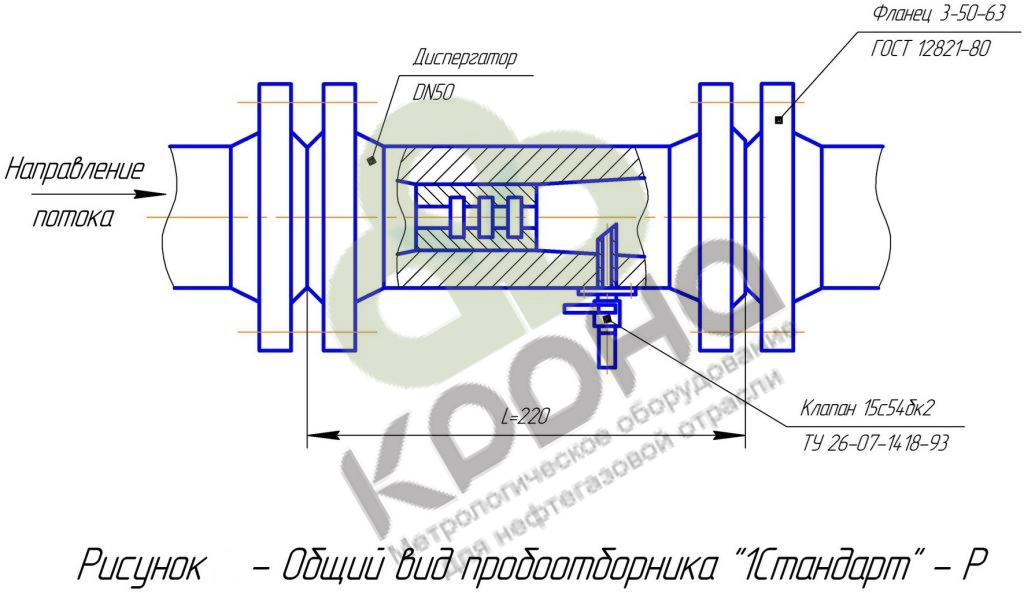

Пробоотборник СТАНДАРТ -Р выполнен на базе диспергатора по ГОСТ 2517-2012 для обводной линии DN 50мм.

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ пробоотборника СТАНДАРТ, пробоотборник СТАНДАРТ, пробоотборник СТАНДАРТ

Пробоотборник ручной СТАНДАРТ-Р не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

СЕРТИФИКАТЫ:Пробоотборник жидкости, Пробоотборник ручной, пробоотборник нефти, Пробоотборник СТАНДАРТ -Р ручной


1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018г.Пробоотборник жидкости, Пробоотборник ручной, пробоотборник нефти, Пробоотборник СТАНДАРТ -Р ручной
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 004/2011, ТР ТС 020/2011) №RU Д-RU.АЛ32.В05695 от 10.08.15г.Пробоотборник жидкости, Пробоотборник ручной, пробоотборник нефти, Пробоотборник СТАНДАРТ -Р
3. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС № RU Д-RU.MO10.В.04433 от 28.12.17г.Пробоотборник жидкости, Пробоотборник ручной, пробоотборник нефти, Пробоотборник СТАНДАРТ -Р ручной
4. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС N RU Д-RU.HA10.В.01507 от 29.08.2018г.Пробоотборник жидкости, Пробоотборник ручной, пробоотборник нефти, Пробоотборник СТАНДАРТ -Р ручной
5. СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ 2517-2012 №РОСС RU.АГ35.Н04724 от 06.09.2017г.Пробоотборник жидкости, Пробоотборник ручной, пробоотборник нефти, Пробоотборник СТАНДАРТ -Р ручной
6. СЕРТИФИКАТ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ № С-ЭПБ.001.ТУ00275 от 03.09.2015г.Пробоотборник жидкости, Пробоотборник ручной, пробоотборник нефти, Пробоотборник СТАНДАРТ -Р ручной
7. СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ (ТР ТС 012/2011) №ТС С-RU.МЮ62.В.04167 от 15.07.2016г.Пробоотборник жидкости, Пробоотборник ручной, пробоотборник нефти, Пробоотборник СТАНДАРТ -Р ручной
8. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 032/2013) ЕАЭС_N_RU_Д-RU.АД07.В.04433/20 от 15.10.2020г.Пробоотборник жидкости, Пробоотборник ручной, пробоотборник нефти, Пробоотборник СТАНДАРТ -Р ручной
