Пробоотборники перекачиваемой жидкости ППЖР-01

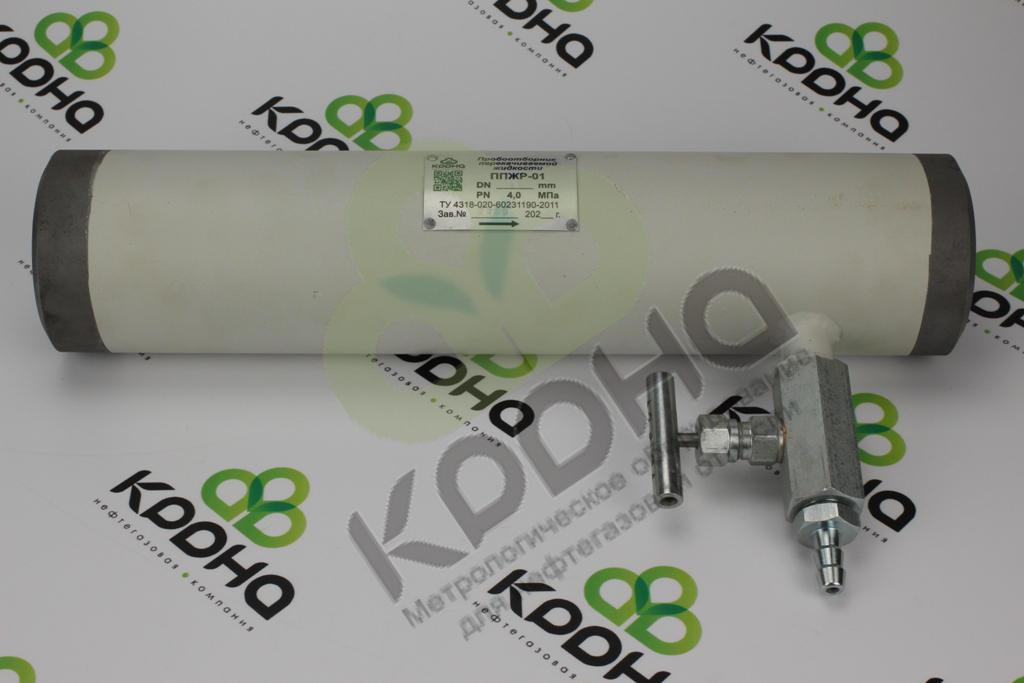

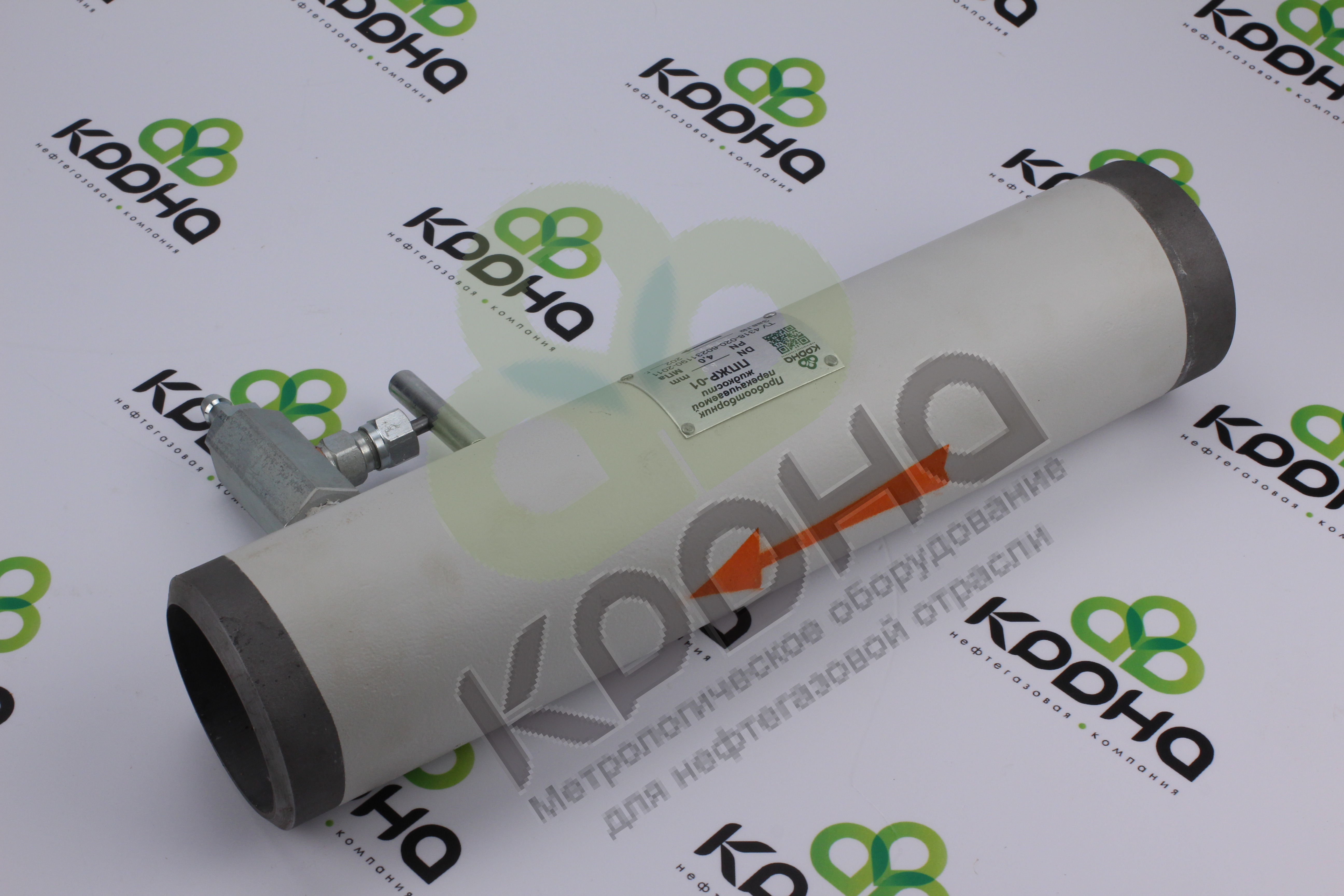

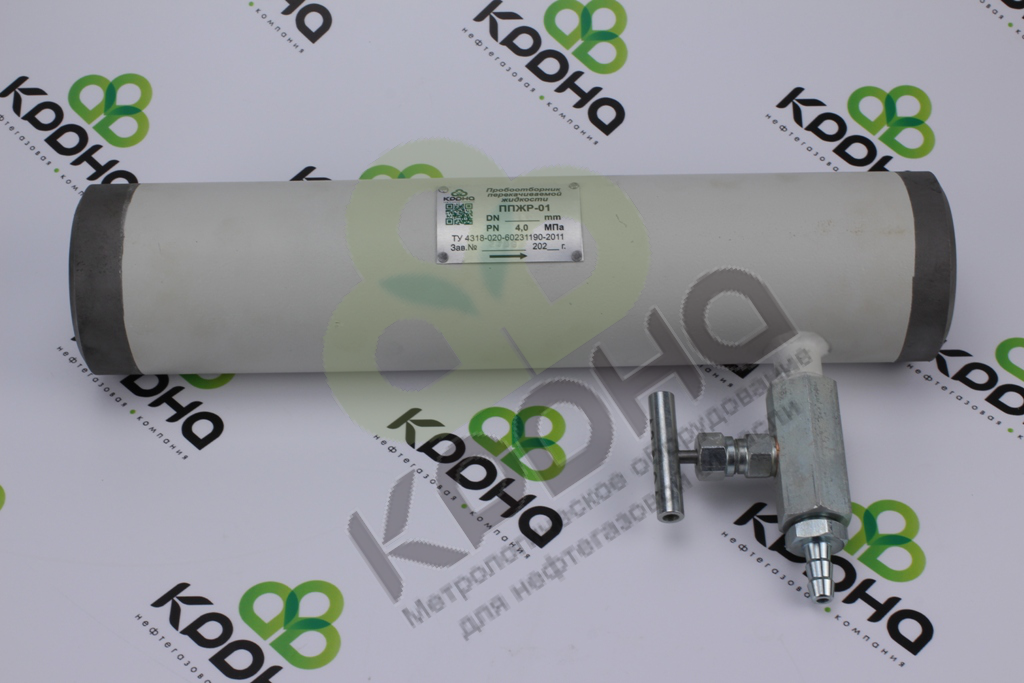

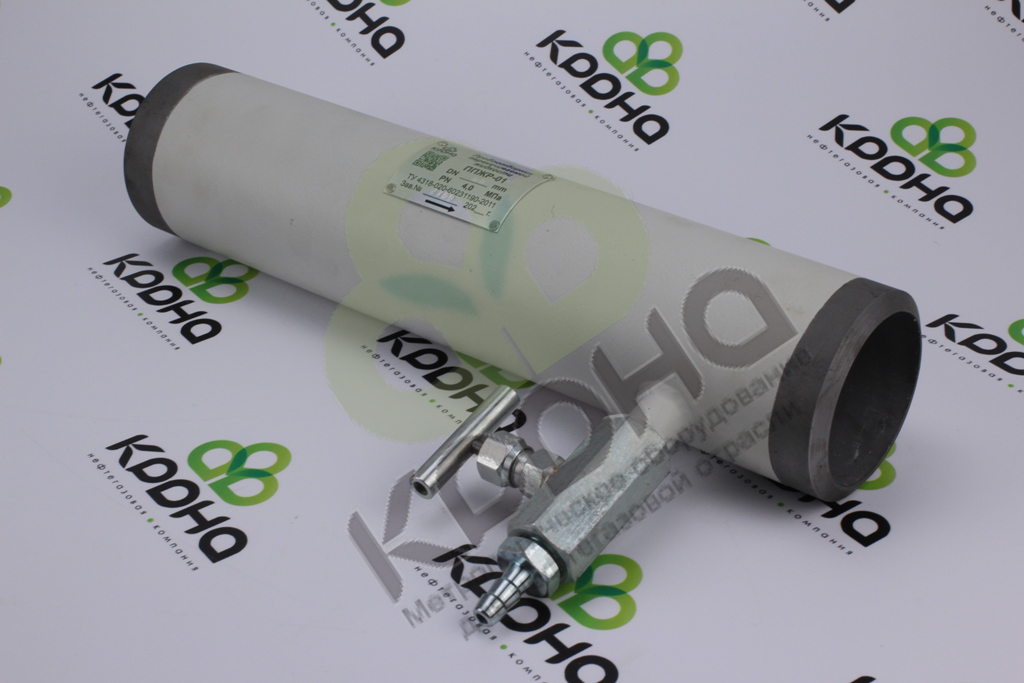

Назначение пробоотборника ППЖР-01

Пробоотборники перекачиваемой жидкости ППЖР-01 предназначены для оперативного ручного отбора пробы из трубопровода с давлением до 4,0 МПа, по которому перекачивается технологическая жидкость с целью анализа ее состава в лабораторных условиях. Пробоотборники ППЖР-01 разработаны в соответствии с требованиями ГОСТ 2517-2012

Область применения

Пробоотборники перекачиваемой жидкости ППЖР-01 предназначены для оперативного ручного отбора пробы из трубопровода с давлением до 4,0 МПа, по которому перекачивается технологическая жидкость с целью анализа ее состава в лабораторных условиях. Пробоотборники ППЖР-01 разработаны в соответствии с требованиями ГОСТ 2517-2012.

Техническое описание пробозаборного устройства щелевого типа

Область применения пробоотборника:

Область применения пробоотборника ППЖР-01:
- жидкость (жидкое смешивание);
- жидкость (жидкая дисперсия);
- газ (смешивание жидкого газа);
- теплопередача;
- термическая гомогенизация.

По умолчанию материальное исполнение сталь 09Г2С.

По требованию заказчика материальное исполнение возможно из ст.20, ст.09Г2С, ст.12Х18Н10Т, ст.13ХФА и другие.

По требованию заказчика возможно изготовление с условным диаметром Ду 50, 80, 100, 150.

По требованию заказчика допускается изготовление пробоотборника ППЖР-01 с другими условными диаметрами и другой длинны.

По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .

Технические характеристики пробоотборника ППЖР:

№ п/п Наименование характеристики Параметр
1 Максимальное рабочее давление, МПа 4
2 Расход жидкости, м3/час 2,0 ÷ 24,0
3 Характеристика отбираемой жидкости:
3.1 максимальное давление, МПа 4
3.2 температура, °С от + 4 до + 90
3.3 кинематическая вязкость, м2 до 120х10-6
3.4 массовая доля содержания механических примесей, % до 5
3.5 массовая доля содержания воды (для случая применения на обводненной нефти), % до 98
4 Рабочие условия эксплуатации:
4.1 температура окружающей среды, °С от - 50 до + 60
4.2 относительная влажность воздуха до 100% при температуре + 40°С и более низких температурах, с конденсацией влаги по ГОСТ Р 52931 группа Д2
4.3 группа исполнения по виброустойчивости по ГОСТ Р 52931 группа N2
5 Масса, кг. не более 30
6 Средний срок службы, лет не менее 5

Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

Длина пробоотборника ППЖР-01 в соответствии с условным диаметром:

№ п/п Маркировка пробоотборника Условный диаметр, Ду, мм* Длинна без ответных фланцев, ± 5мм*
1 ППЖР-01, Ду-50 50 472
2 ППЖР-01, Ду-80 80 684
3 ППЖР-01, Ду-100 100 708
4 ППЖР-01, Ду-150 150 700

По требованию заказчика допускается изготовление пробоотборника ППЖР-01 с другими условными диаметрами и другой длинны.

Пробоотборники перекачиваемой жидкости имеют следующее обозначение:


«ППЖР-01-80 ТУ 4318-020-60231190-2011», где
ППЖР-01 — пробоотборник перекачиваемой жидкости,
80 - условный диаметр Ду80,
ТУ 4318-020-60231190-2011 — номер настоящих ТУ.

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:

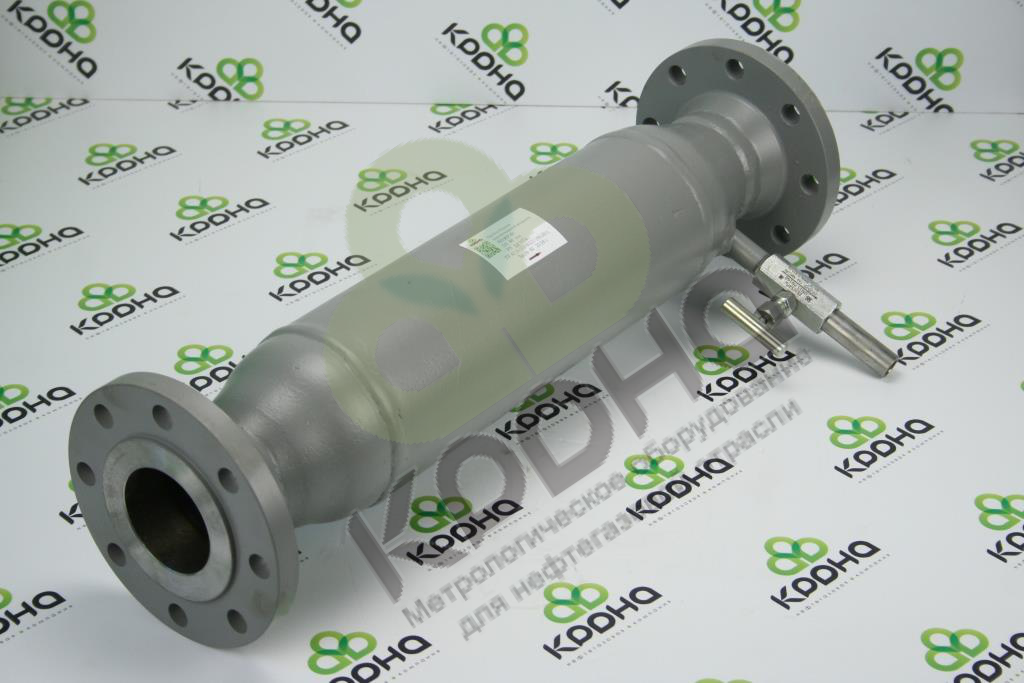

1. Контролируемый поток жидкости, состоящий из нескольких расслоенных по сечению трубопровода компонентов (например, вода внизу, а нефть или нефтепродукт –сверху), поступает через входной присоединительный фланец (поз.5) и переход (поз. 4) в корпус (поз. 3). В корпусе установлены направляющие потока. Перемешивание компонентов контролируемой жидкости достигается применением нескольких направляющих потока.

2. Пробоотборники ППЖР-01 производят однородную смесь или дисперсию в ламинарном, переходном или турбулентном режиме потока.

3. Принципы работы пробоотборника:
- радиальные вихри;
- деление потока;
- реверс сдвига.

4. Направляющие потока и корпус пробоотборника ППЖР-01 представляет собой неразборную сварную конструкцию. Поток жидкости, проходя через все направляющие потока, превращается на выходе в однородную смесь, где располагается пробозаборная трубка (поз.2). Наружная часть пробозаборной трубки соединена с запорным устройством (поз. 6).

5. Через выходной присоединительный фланец (поз. 5) жидкость поступает в технологический трубопровод. Конструкция пробоотборника позволяет применять его на трубопроводах с относительно малыми скоростями потока и с повышенной вязкостью жидкости.

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ

Пробоотборник перекачиваемой жидкости «ППЖР-01» не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

СЕРТИФИКАТЫ:


1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018г.
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 004/2011, ТР ТС 020/2011) №RU Д-RU.АЛ32.В05695 от 10.08.15г.
3. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС № RU Д-RU.MO10.В.04433 от 28.12.17г.
4. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС N RU Д-RU.HA10.В.01507 от 29.08.2018г.
5. СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ 2517-2012 №РОСС RU.АГ35.Н04724 от 06.09.2017г.
6. СЕРТИФИКАТ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ № С-ЭПБ.001.ТУ00275 от 03.09.2015г.
7. СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ (ТР ТС 012/2011) №ТС С-RU.МЮ62.В.04167 от 15.07.2016г.
