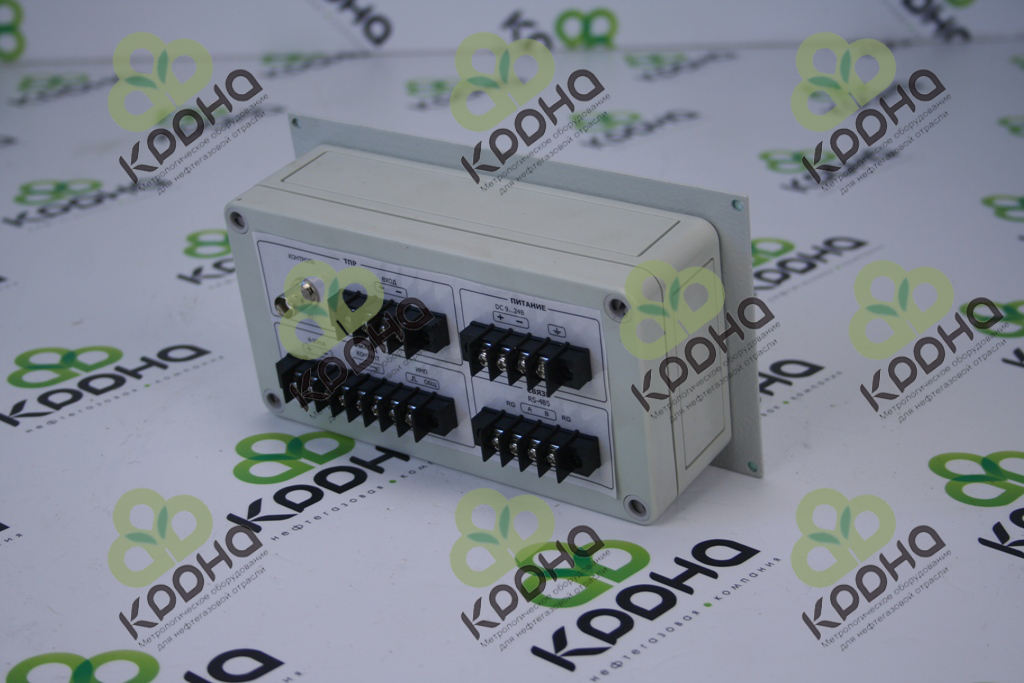

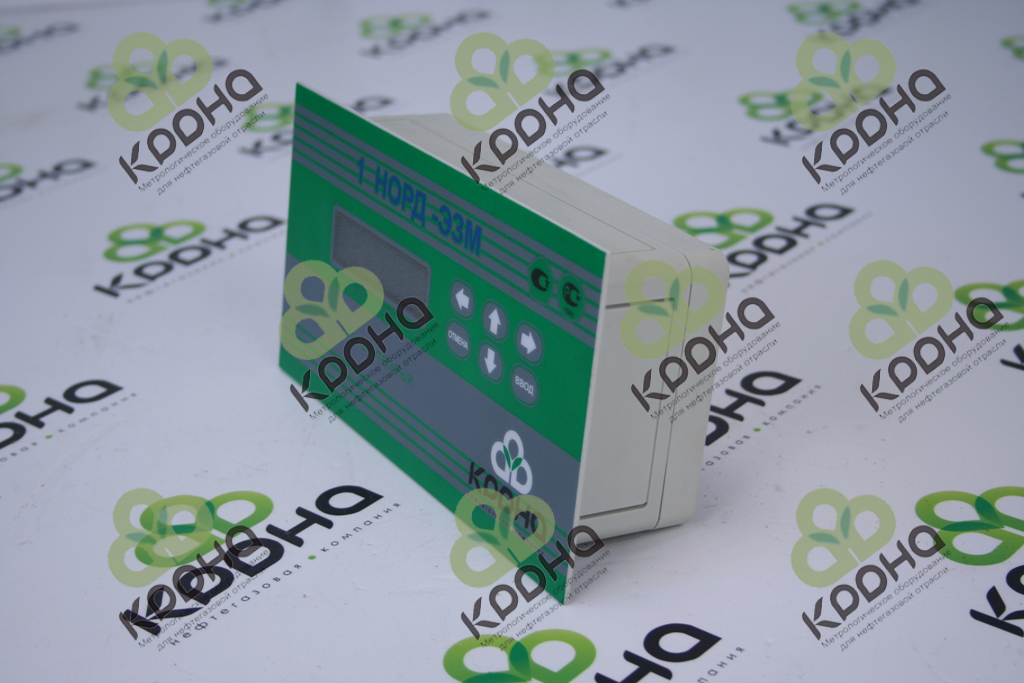

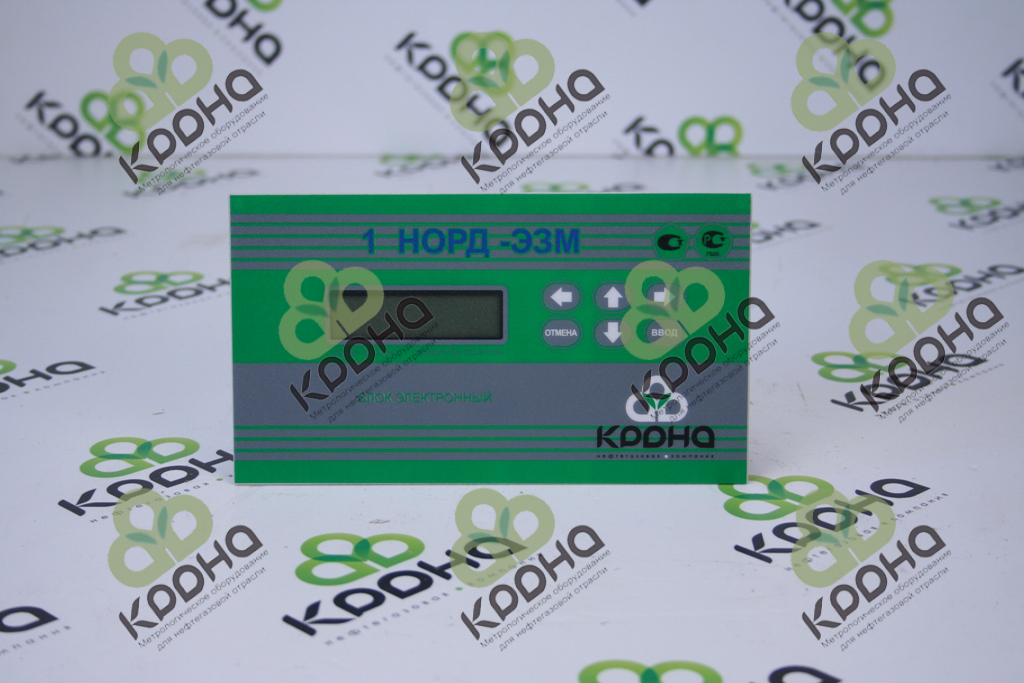

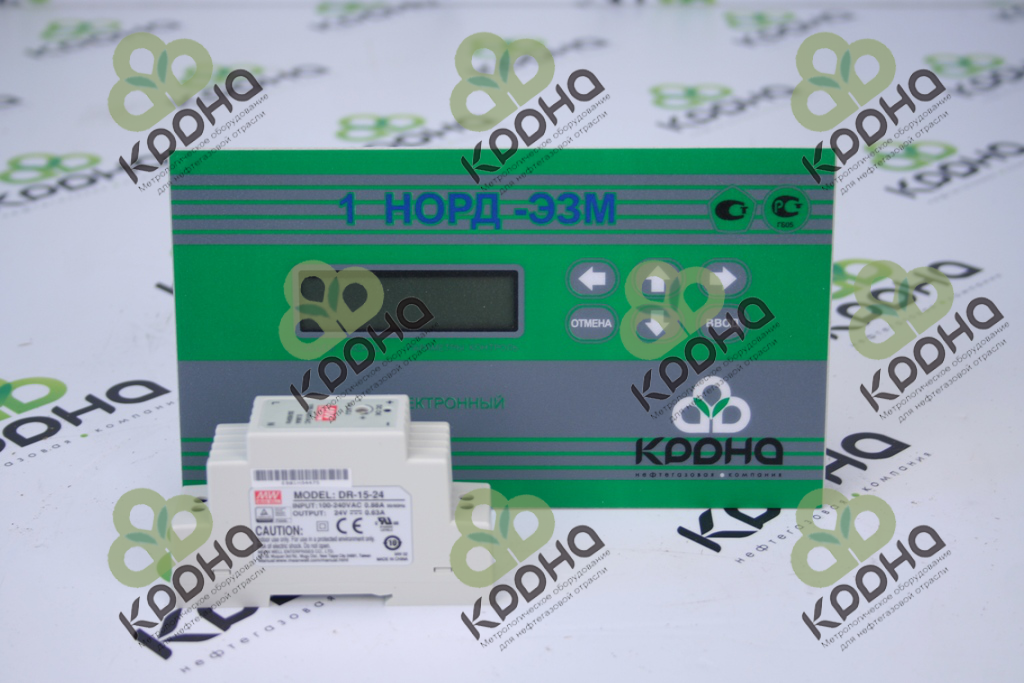

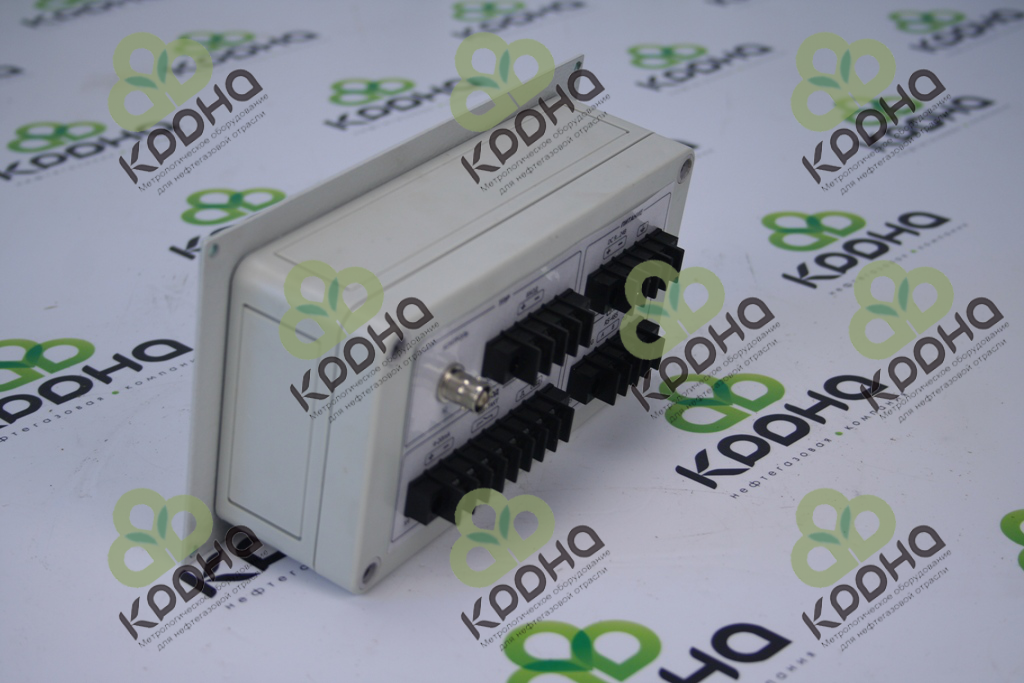

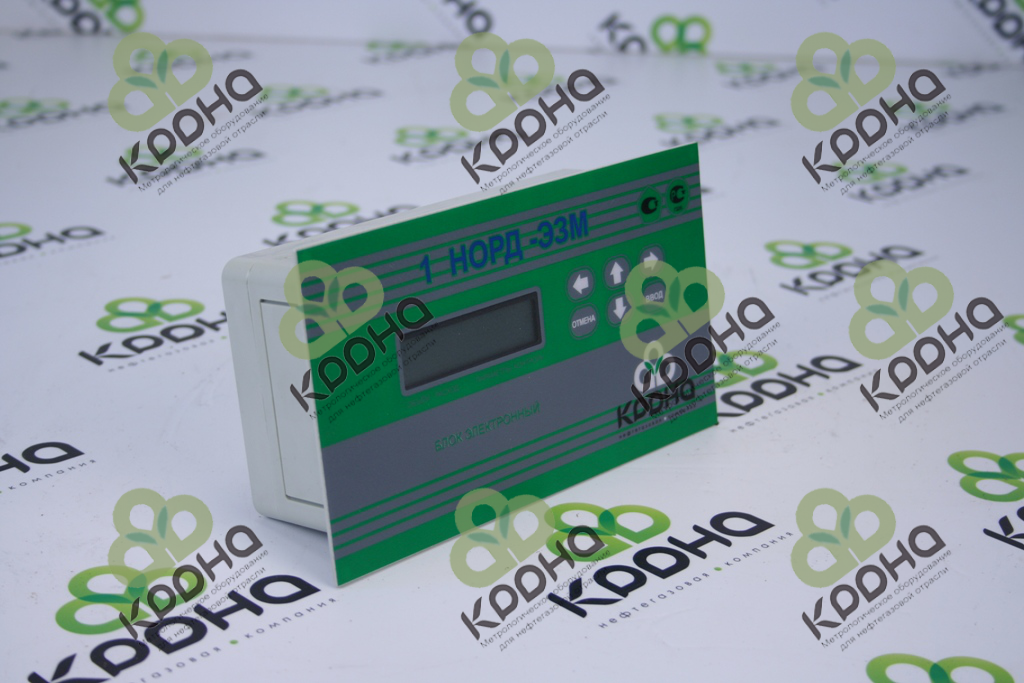

Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД

Назначение блока электронного НОРД-Э3М

Блок электронный НОРД-ЭЗМ предназначен для вычисления объема и расхода жидкости или газа в составе счетчиков, имеющих выходной сигнал передающих преобразователей в виде электрических импульсов, количество которых пропорционально объему прошедшей через счетчик жидкости или газа.
Узнать цену
x
Добавить в КП

Введите необходимые данные

Комплектация:



Строка для записи в заказ коммерческого предложения:

Произведите выбор...


Задать вопрос
x
Подробное описание

Область применения

Блок электронный НОРД-ЭЗМ предназначен для вычисления объема и расхода жидкости или газа в составе счетчиков, имеющих выходной сигнал передающих преобразователей в виде электрических импульсов, количество которых пропорционально объему прошедшей через счетчик жидкости или газа.

Эксплуатационное назначение пробоотборника — оперативный контроль качества перекачиваемой продукции в узлах учета товарной нефти.

Функциональное назначение:
-преобразование частотного электрического сигнала в единицы объема и расхода;
-выдача весомых импульсных сигналов;
-выдача токового сигнала 4...20мА, соответствующего значению расхода, с линейным преобразованием.
Параметры преобразований вводятся потребителем и хранятся в памяти блока.

1. Блок обработки данных ВЕГА-03

2. Блок электронный НОРД-Э3М

3. Датчик магнитоиндукционный НОРД-И2У

Техническое описание блока электронного НОРД-Э3М

Технические характеристики блока электронного НОРД-Э3М:

Наименование показателя Показатели
1. Предел относительной погрешности преобразования входного частотного сигнала в диапазоне 1 – 2500 Гц
-в показания в единицах объема, не более Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 0,01 %
-в показания в единицах расхода не более Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 0,1%.
2. Параметры питающей сети: Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- род тока Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД постоянный
- напряжение Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД от 9 до 24 В
- потребляемая мощность Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД не более 5 ВА
3. Параметры источника питания: Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- род тока Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД переменный
- напряжение Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 100–240В
- частота Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 47–63Гц
4. Параметры отсчетного устройства канала измерения объема: Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- измерение объема Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД от 0,001 до 999999,999 м3
- цена единицы младшего разряда Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 0,001 м3
- количество разрядов Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 9
- представление числа Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД с фиксированной точкой
5.Параметры отсчетного устройства канала измерения расхода: Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- измерение расхода Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД от 0,001 до 9999,999 м3
- цена единицы младшего разряда Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 0,001 м3
- количество разрядов Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 7
- представление числа Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД с фиксированной точкой
6.Параметры входного сигнала от ТПР: Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- код единичный Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД по ГОСТ 26.014-81
- уровень логической «1» Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД (12 ± 2,4) В
- уровень логического «0» Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД не более 0,6 В
- длительность Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД не менее 500 мкс
- активный уровень Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД логическая «1»
7.Параметры выходных сигналов объема и расхода жидкости в систему телемеханики:
7.1. Сигналы с электрическим носителем: Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- код единичный Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД по ГОСТ 26.014-81
- уровень логической «1» (12 ± 2,4) В
- уровень логического «0» не более 0,6 В
- длительность Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД (0,1…999,9) мс
- активный уровень Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД логический «0» или логическая «1»
- сопротивление нагрузки для сигнала 4…20 мА Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД (0…500) Ом
7.2. Сигнал с носителем в виде «сухого» контакта:
- код единичный Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД по ГОСТ 26.014-81
- длительность Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД (0,1…999,9) мс
- активный уровень Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД логический «0» или логическая «1»
- максимальный ток нагрузки Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД не более – 500 мА
- максимальное коммутируемое напряжение, не более Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 60 В
8. Длина линии связи, соединяющая датчик с блоком, не более Блок электронный НОРД-Э3М, блок НОРД, НОРД 500 м.
9. Электрические параметры линии связи: Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- максимально допустимая емкость Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД не более 0,3 мкФ
- максимально допустимая индуктивность Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД не более 1 мГн
10. Сопротивление изоляции цепей питания относительно клемм заземления не более 5 МОм
11. Степень защиты блока от проникновения воды, пыли и твердых тел по ГОСТ 14254-96 – IP54
12. Блок предназначен для установки вневзрывоопасной зоны Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД

Блок электронный НОРД-ЭЗМ, имеет следующее обозначение:


«Блок электронный НОРД-ЭЗМ, ТУ 4213-003-60231190-2011», где Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
блок электронный НОРД-ЭЗМ — наименование блока; Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
ТУ 4213-003-60231190-2011 - номер настоящих ТУ. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД

Блок НОРД-Э3М классифицируется в соответствии с требованиями ГОСТ Р 52931-2008: Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- по назначению информационной связи к изделиям, предназначенным для информационной связи с другими изделиями;
- по виду энергии носителя сигналов в канале связи — электрическим; Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- по эксплуатационной законченности — изделиям третьего порядка; Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- по защищенности от воздействия окружающей среды — защищенное от попадания внутрь блока пыли; Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- по устойчивости к механическим воздействиям — виброустойчивым, группа исполнения L1; Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- по устойчивости и прочности к воздействию температуры и влажности окружающего воздуха — группе В3 Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
Блок установлен вне взрывоопасной зоны. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД

Среднее время восстановления работоспособного состояния Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД не более 8 ч.
Средняя наработка на отказ Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД не менее 25000 ч.
Средний срок службы Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД не менее 10 лет.

Окружающая среда:

Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150-69 для работы при температуре от +5 до +40ºС,
верхнее значение относительной влажности 95% при 30ºС. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД

По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для счетчиков жидкости и электронных блоков 1НОРД-Э3М и 1ВЕГА-03 при окружающей температуре от -60 до +50 Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД о С .

Габаритные размеры и масса составных частей блока НОРД-Э3М:

Габаритные размеры мм., не более Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 202*114*78 мм.
Масса кг., не более Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 0,8 кг.

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ блока электронного НОРД-Э3М:

1. Для правильной работы блока вводятся следующие параметры ТПР: Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- Кп – значение среднего коэффициента преобразования ТПР в диапазоне расхода (из протокола поверки ТПР); Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
- Qmax – значение номинального расхода ТПР или максимальный нормативный расход по технологии (выбирается меньшее значение). Блок электронный НОРД-Э3М, блок НОРД, НОРД

2. Измерение частоты входных импульсов. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
Длительность интервала измерения частоты импульсов ТПР может быть установлена от 0.1 до 5с. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
Соответственно, измерение частоты выполняется с точностью от 10 Гц до 0.2 Гц. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
Значение по умолчанию – 2с. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД

3. Параметры выходного импульса. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
Устанавливается объёмный вес одного выходного импульса в диапазоне от 0.001 м3 до 10 м3.
Формирование выходного импульса соответствует прохождению соответствующего объёма жидкости (газа).
Значение по умолчанию – 1 м Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД 3.
Устанавливается длительность выходного импульса. Для удобства согласования с внешними устройствами длительность выходного импульса может быть установлена в диапазоне от 0.1 до 999.9 мс.
Значение по умолчанию – 100,0 мс. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД

4. Параметры аналогового выхода 4..20 мА. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
Задаётся линейное преобразование расхода в ток. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
Для преобразования расхода задаётся Qmax – верхняя граница измеряемого расхода. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
Для диапазона выходного тока 4…20 мА указывается соответствующий диапазон (min…max), выраженный в % от Qmax.
Значения по умолчанию – 20 % для 4 мА и 100% для 20 мА. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
Для функционирования аналогового выхода необходим ввод параметра Qmax! Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД

Любой параметр прибора может быть изменён в любой момент (“на ходу”) и становится актуальным сразу после ввода (не требует включения-выключения прибора). Все изменяемые параметры прибора являются энергонезависимыми (не теряются с выключением электропитания прибора). Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД

СЕРТИФИКАТЫ:


1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018г. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ТС № RU Д-RU.МЮ62.В.02332 от 19.08.2015г. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
3. СВИДЕТЕЛЬСТВО ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ RU.C.29.142.А №51738 от 29.07.2013г. Блок электронный НОРД-Э3М, блок НОРД, НОРД, вторичка НОРД
