Параметры:
1. Датчики имеют взрывоопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 и маркировку взрывозащиты IеxdIIBT4 по ГОСТ Р 51330.0-99. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
2. Датчики предназначены для установки во взрывоопасных зонах согласно требованиям ПУЭ «Правила устройства электроустановок», глава 7.3 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
3. Степень опасности механических повреждений взрывонепроницаемой оболочки датчика — высокая. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
4. Вид взрывозащиты магнитоиндукционных датчиков «взрывонепроницаемая оболочка. Маркировка взрывозащиты 1ЕхdIIBT4. датчик НОРД, датчик норд-и2у, датчик НОРД
5. Степень защиты датчика от проникновения воды, пыли и посторонних твердых частиц по ГОСТ 14254-96 (МЭК 529-89) — IP65. датчик НОРД, датчик норд-и2у, датчик НОРД
6. Температура окружающего воздуха от -50 до +50ºС, относительная влажность (95±3)% при 35ºС . датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
7. Климатическое исполнение — УХЛ 1 по ГОСТ 15150-69.
Основные параметры:
| Характеристики | НОРД-И1У | НОРД-И1У* | НОРД-И2У | НОРД-И2У-01 | НОРД-И2У-02 | НОРД-И2У-03 | НОРД-И2У-04 |
|---|
| Частота выходного сигнала, Гц | 30-1000 | 30-2000 | 16-5000 | 30-1000 | 16-5000 |
| Амплитуда выходного сигнала при нагрузке 360 Ом, В, не менее | 0,05 | 1,20 | 1,50 | от(8 ± 0,5) до12 | 1,20 | от(8 ± 0,5) до12 |
| Питание электрических цепей — постоянный ток напряжением, В | - | (12 +1,2-1,8) | - | (12 +1,2 -1,8) |
| Потребляемая мощность, Вт | - | 0,30 | 0,12 | 0,50 | 0,30 | 0,50 |
| Чувствительность усилителя, мВ, не менее | - | 10 | 20 | 10 | 20 | 10 |
| Габаритные размеры, мм | 70х102х96 |
| Масса, кг, не более | 1,9 |
| Длина канала линии связи между блоком и датчиком,м., не более | 250 | 1000 |
| Присоединительная резьба 3/4" | на корпусе датчика | на переходном штуцере | на корпусе датчика | на переходном штуцере |

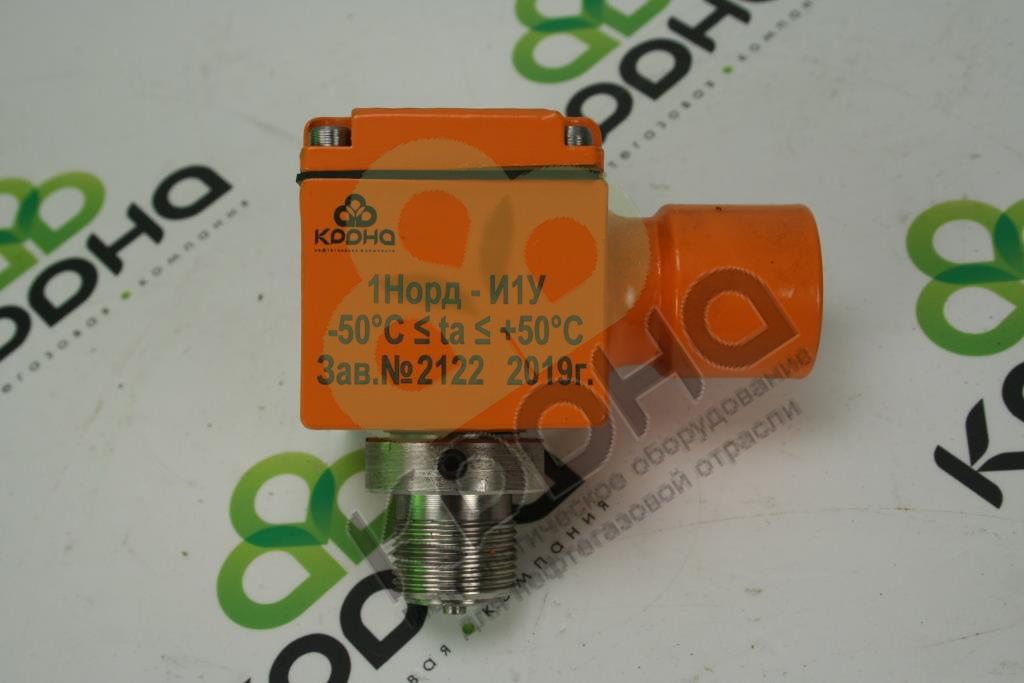

Датчик магнитоиндукционный НОРД имеет следующее обозначение:
«Датчик магнитоиндукционный НОРД-И2У-02, ТУ 4213-003-60231190-2011», где датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
датчик магнитоиндукционный НОРД-И2У — наименование датчика; датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
02 — исполнение датчика; датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
ТУ 4213-003-60231190-2011 - номер настоящих ТУ. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
Датчики магнитоиндукционные имеют исполнения согласно таблице и могут использоваться с турбинными преобразователями счетчиков нефти
НОРД-1М, МИГ, счетчиков газа АГАТ-М и электронным блоком НОРД-ЭЗМ или блоком обработки данных Вега-03.
| Датчики | Обозначения счетчиков,DN |
|---|
| АГАТ-М | НОРД-1М | МИГ |
|---|
| НОРД-И1У датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД | 100, 150 | 80÷200 | 80÷400 |
| НОРД-И1У-01 датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД | 40÷150 | - | - |
| НОРД-И2У датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД | 100, 150 | 80÷200 | 80÷400 |
| НОРД-И2У-01 датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД | - | - |
| НОРД-И2У-02 датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД | 80÷200 | 80÷400 |
| НОРД-И2У-03 датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД | - | 40÷200 | - |
| НОРД-И2У-04 датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД | - | 32÷400 |
Габаритные размеры и вес:
| Оборудование | Габаритные размеры, мм. | Вес, кг. |
|---|
| Датчик НОРД-И2У, не более датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД | 70*102*96 | 1,9 |
Устройство и работа:

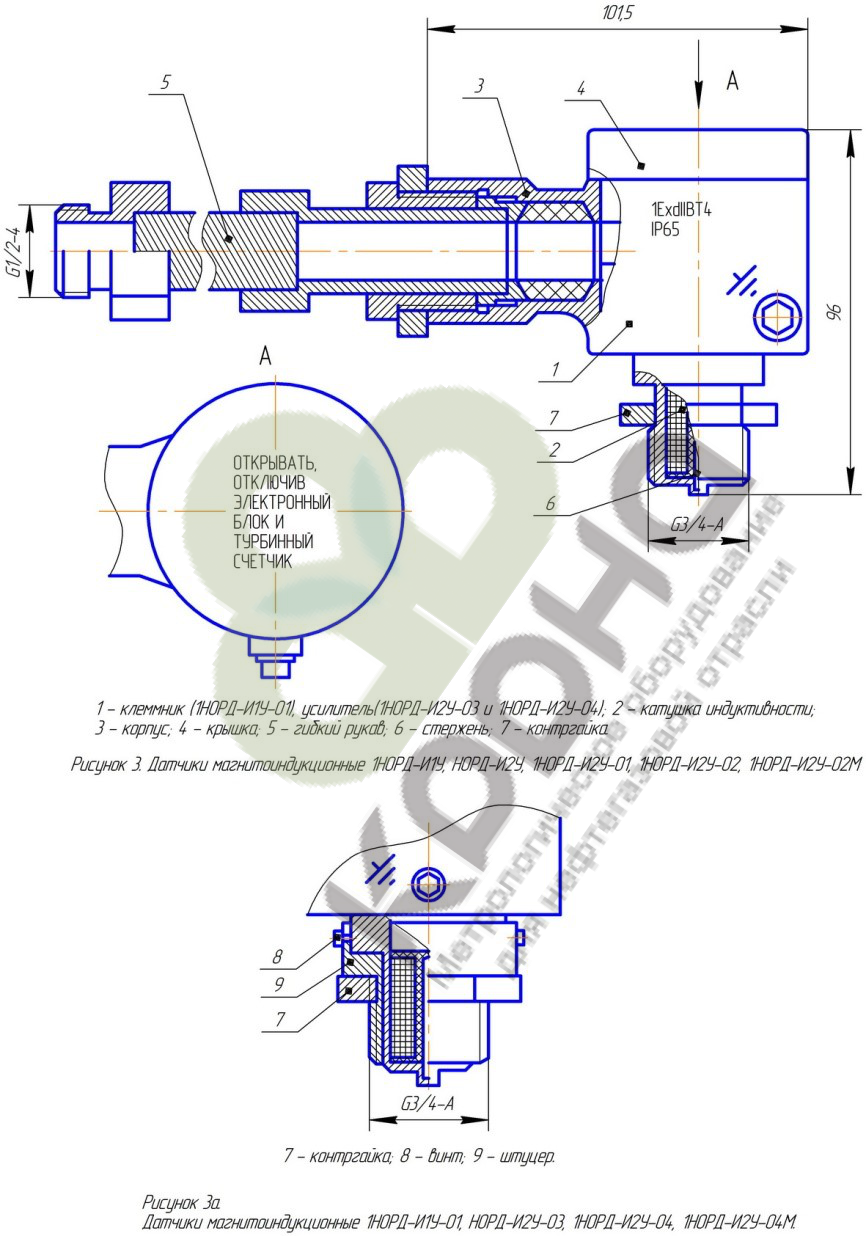

Датчики (рис. 1, 2) состоят из следующих составных частей: усилителя или клеммника (НОРД-И1У) 1, катушки индуктивности 2, корпуса 3, крышки 4, гибкого рукава 5.
Катушка индуктивности датчиков намотана на каркас из пресс-материала АГ-4В ГОСТ 20437-89 и содержит 21300 витков провода ПЭВ-1-0,05 ГОСТ 7262-78.
В катушку помещен стальной стержень 6, который подмагничивается постоянными бариевыми магнитами. Работа датчиков основана на возбуждении переменной электродинамической силой (ЭДС) в катушке при изменении ее магнитного поля вследствие пересечения его лопатками турбинки. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
В датчике НОРД-И1У наводимая в катушке ЭДС предается на электронный блок. В датчике НОРД-И2У наводимая в катушке ЭДС подается на усилитель рис. 3, собранный на транзисторах VT1, VT2, VT3 с непосредственной связью. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
Первые два каскада VT1, VT2 усиливают сигнал по напряжению. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
Для усиления сигнала по току и согласованию с последующими каскадами в усилителе использован эмиттерный повторитель VT3. С эмиттерного повторителя VT3 сигнал поступает на триттер Шмидта VT4, VT5, где он формируется в прямоугольные импульсы постоянной амплитуды, равной не менее 1,2 В. Этот сигнал подается на электронный блок.
В датчике НОРД-И2У-01 наводимая в катушке ЭДС подается на усилитель. Принципиальная схема усилителя приведена на рис. 4. датчик НОРД, датчик норд-и2у, норд и2у
Усилитель выполнен на составном транзисторе, образованном транзисторами VT1 и VT2. Входной сигнал через конденсатор С1 поступает на базу транзистора VT1. Усиленный входной сигнал снимается с клеммы 3 и 1. Положительный полюс источника питания напряжением 12В подключается к клемме 1, а отрицательный полюс подключается к клемме 2.
Конденсатор С2 снижает уровень высокочастотных помех, а диод 3 предохраняет транзисторы от пробоя при ошибочной подаче напряжения питания противоположной полярности.
В датчиках НОРД-И1У-02, НОРД-И2У-04 наводимая ЭДС подается на усилитель. Принципиальная схема усилителя приведена на рис 5. датчик НОРД, датчик норд-и2у, норд
Сигнал с катушки поступает на вход компаратора, собранного на операционном усилителе (ОУ) DA1. С выхода ОУ сигнал через преобразователь уровня VD1 поступает на выходной каскад на транзисторе VT1. Съем сигнала и питание схемы осуществляется по двухпроводной линии. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
Датчик 1НОРД имеет взрывозащищенное исполнение, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка по взрывозащите 1ЕхdIIВТ4.
СЕРТИФИКАТЫ:
1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ТС № RU Д-RU.МЮ62.В.02332 от 19.08.2015 датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
3. СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ (ТР ТС 012/2011г.) № ТС №RU C-RU.МЮ62.В.04452 от 17.10.2016 г. датчик НОРД, датчик норд-и2у, датчик магнитоиндукционный норд и2у, НОРД
