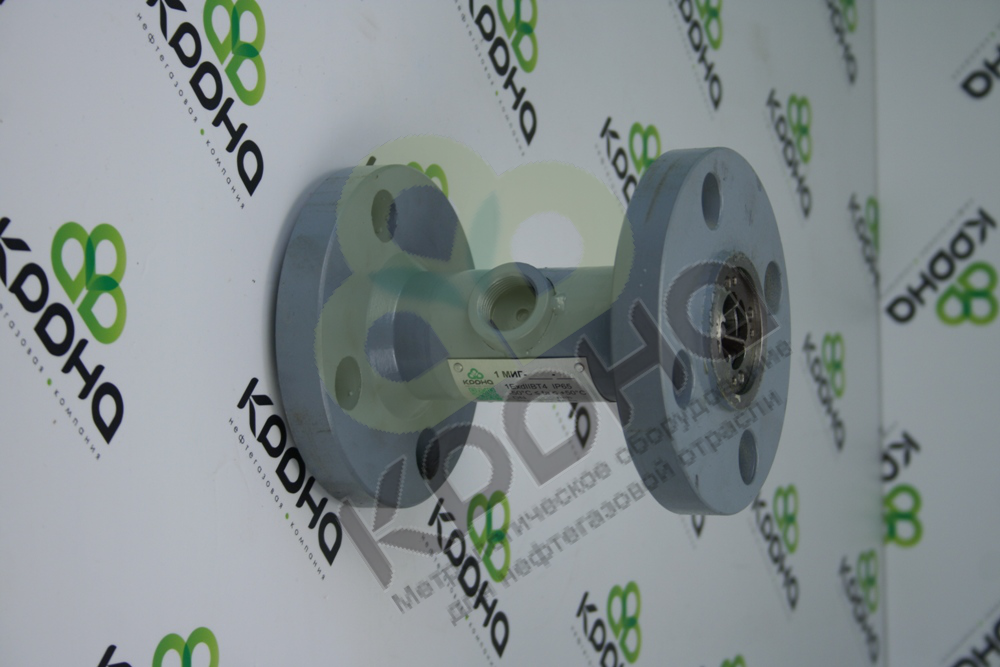

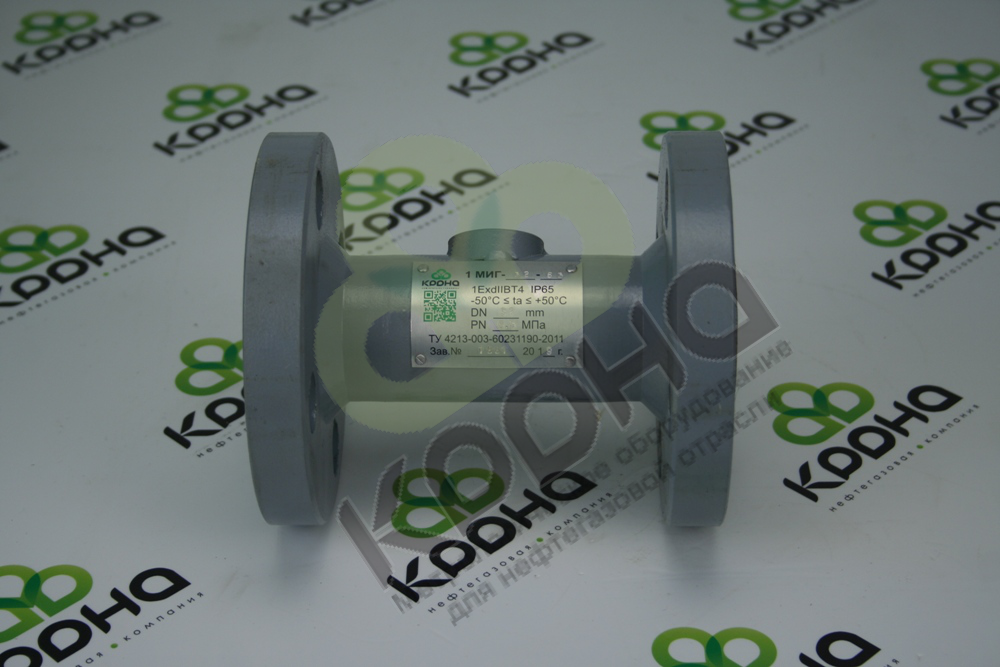

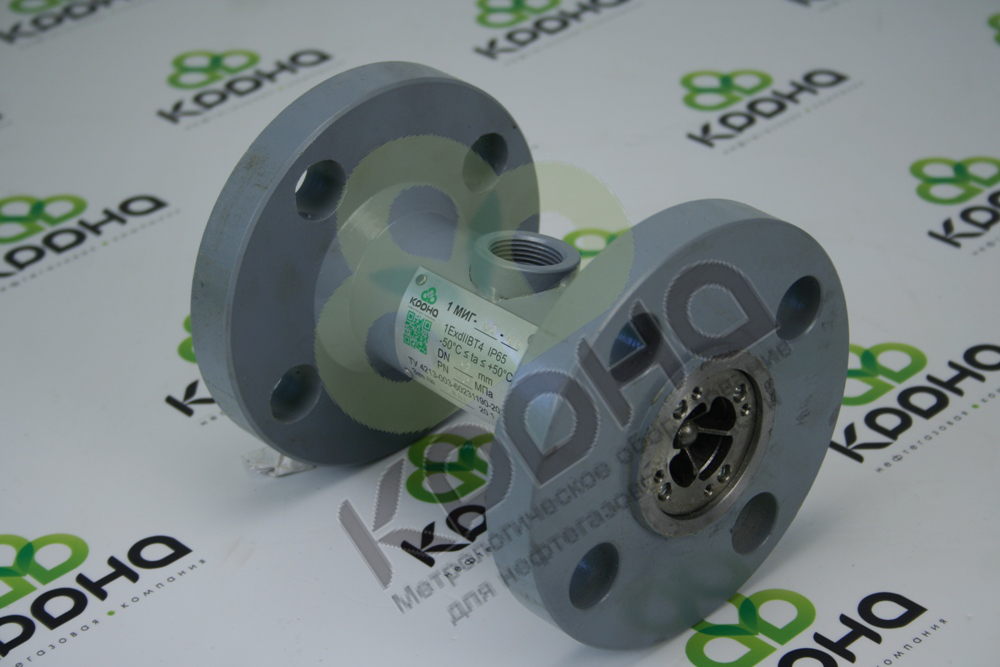

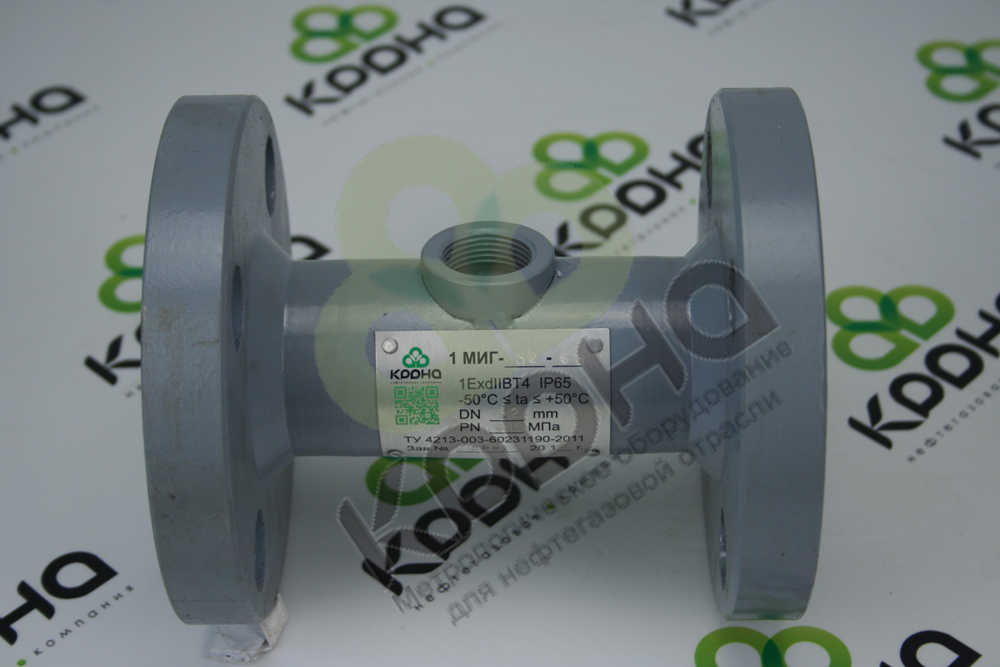

Турбинные преобразователи расхода МИГ, ТПР МИГ, МИГ

Назначение Турбинного преобразователя расхода для счетчиков МИГ

Турбинные преобразователи расхода для счетчиков МИГ предприятий нефтяной и других отраслей промышленности.

Узнать цену
x
Добавить в КП

Введите необходимые данные

Комплектация:

Преобразователь расхода ТПР :


Магнитоиндукционный датчик :





Блок :



Дополнительно:


Строка для записи в заказ коммерческого предложения:

Произведите выбор...


Задать вопрос
x
Запчасти и комплектующие
x
Просмотреть весь параметрический ряд

Параметрический ряд

Подробное описание

Область применения

Счетчики нефти турбинные МИГ (ТПР МИГ) ТУ4213-003-60231190-2011 предназначены для измерения объема нефти по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» и нефтепродуктов, и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей на технологических установках нефтедобывающих и нефтеперерабатывающих предприятий.

Предназначены для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20X13 и 12X18Н10Т жидкостей транспортируемых по трубопроводам с условным диаметром (DN) 32, 40, 50, 65, 80, 100, 150, 200, 250, 400 мм. и давлением (PN) до 16 МПа (160 кгс/с2).

Техническое описание счетчика нефти МИГ, счетчика жидкости

Измеряемая среда – жидкость со следующими параметрами:ТПР МИГ, МИГ, МИГ, ТПР МИГ

- температура ТПР МИГ, МИГ, МИГ, ТПР МИГ    от 0 до +60 о С;
- кинематическая вязкость ТПР МИГ, МИГ, МИГ, ТПР МИГ (1-100)*10 -6 м 2/с;
- размеры механических примесей, не более ТПР МИГ, МИГ, МИГ, ТПР МИГ 4 мм.;
- содержание свободного газа ТПР МИГ, МИГ, МИГ, ТПР МИГ не допускается
- механические примеси в виде волокнистых материалов ТПР МИГ, МИГ, МИГ, ТПР МИГ не допускается

Окружающая среда:ТПР МИГ, МИГ, МИГ, ТПР МИГ

а) температура окружающей среды: ТПР МИГ, МИГ, МИГ, ТПР МИГ
- преобразователя расхода и датчика ТПР МИГ, МИГ, МИГ, ТПР МИГ    от - 50 до +50 о С;
- блока НОРД-Э3М и блока ВЕГА-03 ТПР МИГ, МИГ, МИГ, ТПР МИГ    от +5 до +40 о С;
б) относительная влажность воздуха, не более: ТПР МИГ, МИГ, МИГ, ТПР МИГ
- преобразователя расхода и датчика, при температуре +35 ТПР МИГ, МИГ, МИГ, ТПР МИГ о С     95±3 %;
- блока НОРД-Э3М и блока ВЕГА-03, при температуре + 30 ТПР МИГ, МИГ, МИГ, ТПР МИГ о С     95 ±3%.
внешние электрические и магнитные поля, кроме земного ТПР МИГ, МИГ, МИГ, ТПР МИГ отсутствуют

Длина линии связи между датчиком магнитоиндукционным ТПР МИГ, МИГ, МИГ, ТПР МИГ
и блоком VEGA-03, не более ТПР МИГ, МИГ, МИГ, ТПР МИГ 500 метров.
и блоком НОРД-Э3М, не более ТПР МИГ, МИГ, МИГ, ТПР МИГ 500 метров.

Параметры электрического питания:ТПР МИГ, МИГ, МИГ, ТПР МИГ

Потребляемая мощность ТПР МИГ, МИГ, МИГ, ТПР МИГ 30 ВА
Параметры питающей сети: ТПР МИГ, МИГ, МИГ, ТПР МИГ
- напряжение ТПР МИГ, МИГ, МИГ, ТПР МИГ 220 +22 В;
- частота ТПР МИГ, МИГ, МИГ, ТПР МИГ (50±1) +33 Гц;
Основные параметры датчиков:
- частота выходного сигнала ТПР МИГ, МИГ, МИГ, ТПР МИГ от 16 до 5000 Гц;
- амплитуда выходного сигнала ТПР МИГ, МИГ, МИГ, ТПР МИГ 12± 2,4 В;
- род тока постоянный; ТПР МИГ, МИГ, МИГ, ТПР МИГ
- потребляемая мощность ТПР МИГ, МИГ, МИГ, ТПР МИГ 0,5 Вт

Предел относительной погрешности:ТПР МИГ, МИГ, МИГ, ТПР МИГ

Предел относительной погрешности счетчика в комплекте с блоком VEGA-03 в диапазоне расходов (20-100)%
от максимального, в диапазоне вязкости (1-100)х10-6 м 2/с, %, не более:
МИГ-32Ш ±1,5 %
МИГ-32 ... 1МИГ-400±0,15 %
Предел относительной погрешности счетчика в комплекте с блоком НОРД-ЭЗМ в диапазоне расхода (20-100)%
от максимального и конкретной вязкости, %, не более:
МИГ-32Ш ±2,5 %
МИГ-32 ... МИГ-80 ±0,7 %
МИГ-100 ... МИГ-400±0,35 %

Параметры счетчиков жидкости ТПР МИГ:

Обозначение преобразователя Диаметр условного прохода, DN, мм Условное давление, PN, МПа Max объемный расход, м3 Коэффициент преобразования,
не менее, имп/м3
Строительная,
длина L, мм
Наружный диаметр
фланцев, мм D, мм
DI, мм J, мм n, мм Масса ТПР 1МИГ с датчиком и КМЧ, кг
ТПР МИГ-32Ш-16 32 1,6 8 100000 180 135 100 18 4 8,2
ТПР МИГ-32Ш-25 32 2,5 8 100000 180 135 100 18 4 9,7
ТПР МИГ-32Ш-40 32 4 8 100000 180 135 100 18 4 9,7
ТПР МИГ-32Ш-63 32 6,3 8 100000 180 150 110 22 4 12,8
ТПР МИГ-32Ш-160 32 16 8 100000 180 150 110 22 4 14,8
ТПР МИГ-32-16 32 1,6 27 100000 180 135 100 18 4 8,2
ТПР МИГ-32-25 32 2,5 27 100000 180 135 100 18 4 9,7
ТПР МИГ-32-40 32 4 27 100000 180 135 100 18 4 9,7
ТПР МИГ-32-63 32 6,3 27 100000 180 150 110 22 4 12,8
ТПР МИГ-32-160 32 16 27 100000 180 150 110 22 4 14,8
ТПР МИГ-40-16 40 1,6 42 75000 180 145 110 18 4 11,3
ТПР МИГ-40-25 40 2,5 42 75000 180 145 110 18 4 12,33
ТПР МИГ-40-40 40 4 42 75000 180 145 110 18 4 12,33
ТПР МИГ-40-63 40 6,3 42 75000 180 165 125 22 4 16,15
ТПР МИГ-40-160 40 16 42 75000 180 165 125 22 4 18,65
ТПР МИГ-50-16 50 1,6 72 38000 197 160 125 18 4 13,83
ТПР МИГ-50-25 50 2,5 72 38000 197 160 125 18 4 14,83
ТПР МИГ-50-40 50 4 72 38000 197 160 125 18 4 14,83
ТПР МИГ-50-63 50 6,3 72 38000 197 175 135 22 4 19,64
ТПР МИГ-50-160 50 16 72 38000 197 195 145 26 4 26,6
ТПР МИГ-65-16 65 1,6 120 20000 220 180 145 18 8 16,46
ТПР МИГ-65-25 65 2,5 120 20000 220 180 145 18 8 20
ТПР МИГ-65-40 65 4 120 20000 220 180 145 18 8 20
ТПР МИГ-65-63 65 6,3 120 20000 220 200 160 22 8 26,76
ТПР МИГ-65-160 65 16 120 20000 220 220 170 26 8 43,34
ТПР МИГ-80-16 80 1,6 180 10000 250 195 160 18 8 25
ТПР МИГ-80-25 80 2,5 180 10000 250 195 160 18 8 26
ТПР МИГ-80-40 80 4 180 10000 250 195 160 18 8 26,5
ТПР МИГ-80-63 80 6,3 180 10000 250 210 170 22 8 32,16
ТПР МИГ-80-160 80 16 180 10000 250 230 180 26 8 44,84
ТПР МИГ-100-16 100 1,6 300 5000 356 215 180 18 8 41,32
ТПР МИГ-100-25 100 2,5 300 5000 356 230 190 22 8 54,8
ТПР МИГ-100-40 100 4 300 5000 356 230 190 22 8 57,5
ТПР МИГ-100-63 100 6,3 300 5000 356 250 200 26 8 79,7
ТПР МИГ-150-16 150 1,6 600 1700 368 280 240 22 8 70,5
ТПР МИГ-150-25 150 2,5 600 1700 368 300 250 26 8 95,5
ТПР МИГ-150-40 150 4 600 1700 368 300 250 26 8 97,1
ТПР МИГ-150-63 150 6,3 600 1700 368 340 280 33 8 159,9
ТПР МИГ-200-16 200 1,6 1100 900 457 335 296 23 12 86,27
ТПР МИГ-200-25 200 2,5 1100 900 457 360 310 26 12 104,95
ТПР МИГ-200-40 200 4 1100 900 457 375 320 30 12 121,21
ТПР МИГ-200-63 200 6,3 1100 900 457 405 345 33 12 154,84
ТПР МИГ-250-16 250 1,6 1900 490 457 405 355 27 12 114,7
ТПР МИГ-250-25 250 2,5 1900 490 457 425 370 30 12 142,1
ТПР МИГ-250-40 250 4 1900 490 457 445 385 3 12 168,9
ТПР МИГ-250-63 250 6,3 1900 490 457 470 400 40 12 215,9
ТПР МИГ-400-16 400 1,6 4000 100 610 580 525 30 32 294,15
ТПР МИГ-400-25 400 2,5 4000 100 610 610 550 33 32 355,1
ТПР МИГ-400-40 400 4 4000 100 610 655 585 39 32 442,45
ТПР МИГ-400-63 400 6,3 4000 100 610 670 15 32 524,71

Счетчик жидкости турбинный 1МИГ имеет следующее обозначение, например:

«Счетчик жидкости турбинный 1МИГ-100-63, ТУ 4213-003-60231190-2011», где
- счетчик жидкости турбинный 1МИГ - наименование счетчика;
- 100 — диаметр условного прохода, DN, мм.;
- 63 – условное давление, PN, кгс/с2 (6,3 МПа);
- ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

Стандартная комплектация счетчика МИГ:

1. Турбинный преобразователь расхода (ТПР) МИГ;
2. Датчик магнитоиндукционный НОРД -И2У;
3. Блок электронный НОРД-Э3М или блок обработки данных ВЕГА-03;
4. Комплект монтажных частей (ответные фланцы, прокладки, крепеж).

Унифицированный ремонтный комплект (УРК) для счетчика МИГ:

Стандартный комплект УРК МИГ:
1. Ступица передняя 6023
2. Ступица задняя 6023
3. Турбинка 6023
4. Ось 6023
5. Винт 6023
6. Гайка 6023

Габаритные размеры и вес оборудования:

ОборудованиеГабаритные размеры, мм. Вес, кг.
Датчик НОРД-И2У, не более 70*102*961,9
Блок НОРД-Э3М, не более 202*114*780,8
Блок ВЕГА-03, не более 190*206*1131,8

Габаритные размеры и масса счетчиков жидкости ТПР МИГ:

Обозначение преобразователя Диаметр условного прохода, DN, мм Условное давление, PN, МПа Max объемный расход, м3 Коэффициент преобразования,
не менее, имп/м3
Строительная,
длина L, мм
Наружный диаметр
фланцев, мм D, мм
DI, мм J, мм n, мм Масса ТПР 1МИГ с датчиком и КМЧ, кг
ТПР МИГ-32Ш-16 32 1,6 8 100000 180 135 100 18 4 8,2
ТПР МИГ-32Ш-25 32 2,5 8 100000 180 135 100 18 4 9,7
ТПР МИГ-32Ш-40 32 4 8 100000 180 135 100 18 4 9,7
ТПР МИГ-32Ш-63 32 6,3 8 100000 180 150 110 22 4 12,8
ТПР МИГ-32Ш-160 32 16 8 100000 180 150 110 22 4 14,8
ТПР МИГ-32-16 32 1,6 27 100000 180 135 100 18 4 8,2
ТПР МИГ-32-25 32 2,5 27 100000 180 135 100 18 4 9,7
ТПР МИГ-32-40 32 4 27 100000 180 135 100 18 4 9,7
ТПР МИГ-32-63 32 6,3 27 100000 180 150 110 22 4 12,8
ТПР МИГ-32-160 32 16 27 100000 180 150 110 22 4 14,8
ТПР МИГ-40-16 40 1,6 42 75000 180 145 110 18 4 11,3
ТПР МИГ-40-25 40 2,5 42 75000 180 145 110 18 4 12,33
ТПР МИГ-40-40 40 4 42 75000 180 145 110 18 4 12,33
ТПР МИГ-40-63 40 6,3 42 75000 180 165 125 22 4 16,15
ТПР МИГ-40-160 40 16 42 75000 180 165 125 22 4 18,65
ТПР МИГ-50-16 50 1,6 72 38000 197 160 125 18 4 13,83
ТПР МИГ-50-25 50 2,5 72 38000 197 160 125 18 4 14,83
ТПР МИГ-50-40 50 4 72 38000 197 160 125 18 4 14,83
ТПР МИГ-50-63 50 6,3 72 38000 197 175 135 22 4 19,64
ТПР МИГ-50-160 50 16 72 38000 197 195 145 26 4 26,6
ТПР МИГ-65-16 65 1,6 120 20000 220 180 145 18 8 16,46
ТПР МИГ-65-25 65 2,5 120 20000 220 180 145 18 8 20
ТПР МИГ-65-40 65 4 120 20000 220 180 145 18 8 20
ТПР МИГ-65-63 65 6,3 120 20000 220 200 160 22 8 26,76
ТПР МИГ-65-160 65 16 120 20000 220 220 170 26 8 43,34
ТПР МИГ-80-16 80 1,6 180 10000 250 195 160 18 8 25
ТПР МИГ-80-25 80 2,5 180 10000 250 195 160 18 8 26
ТПР МИГ-80-40 80 4 180 10000 250 195 160 18 8 26,5
ТПР МИГ-80-63 80 6,3 180 10000 250 210 170 22 8 32,16
ТПР МИГ-80-160 80 16 180 10000 250 230 180 26 8 44,84
ТПР МИГ-100-16 100 1,6 300 5000 356 215 180 18 8 41,32
ТПР МИГ-100-25 100 2,5 300 5000 356 230 190 22 8 54,8
ТПР МИГ-100-40 100 4 300 5000 356 230 190 22 8 57,5
ТПР МИГ-100-63 100 6,3 300 5000 356 250 200 26 8 79,7
ТПР МИГ-150-16 150 1,6 600 1700 368 280 240 22 8 70,5
ТПР МИГ-150-25 150 2,5 600 1700 368 300 250 26 8 95,5
ТПР МИГ-150-40 150 4 600 1700 368 300 250 26 8 97,1
ТПР МИГ-150-63 150 6,3 600 1700 368 340 280 33 8 159,9
ТПР МИГ-200-16 200 1,6 1100 900 457 335 296 23 12 86,27
ТПР МИГ-200-25 200 2,5 1100 900 457 360 310 26 12 104,95
ТПР МИГ-200-40 200 4 1100 900 457 375 320 30 12 121,21
ТПР МИГ-200-63 200 6,3 1100 900 457 405 345 33 12 154,84
ТПР МИГ-250-16 250 1,6 1900 490 457 405 355 27 12 114,7
ТПР МИГ-250-25 250 2,5 1900 490 457 425 370 30 12 142,1
ТПР МИГ-250-40 250 4 1900 490 457 445 385 3 12 168,9
ТПР МИГ-250-63 250 6,3 1900 490 457 470 400 40 12 215,9
ТПР МИГ-400-16 400 1,6 4000 100 610 580 525 30 32 294,15
ТПР МИГ-400-25 400 2,5 4000 100 610 610 550 33 32 355,1
ТПР МИГ-400-40 400 4 4000 100 610 655 585 39 32 442,45
ТПР МИГ-400-63 400 6,3 4000 100 610 670 15 32 524,71

Принцип работы:

1. Турбинный преобразователь расхода МИГ (ТПР МИГ) преобразует объем, прошедший через него газа в пропорциональное число оборотов турбинки;

2. Датчик НОРД-И2У (или НОРД-И1У) преобразует частоту вращения турбинки преобразователя в последовательные электрические импульсы, частота которых пропорциональна частоте вращения турбинки. Электрические импульсы от датчика поступают на вход блока;

3. Блок НОРД-Э3М или блок ВЕГА-03 пересчитывает импульсы, поступающие от магнитоиндукционного датчика в единицы объема, накапливает их и преобразует в показания отсчетного устройства, импульсно-кодовый сигнал и с носителем в виде замыкающего контакта.

Длина линии связи, соединяющая датчик НОРД-И2У (или НОРД-И1У) с блоком НОРД-Э3М или ВЕГА-03 не более 500 метров.

Преобразователь расхода МИГ совместно с датчиком НОРД-И2У (или НОРД-И1У) предназначен для установки во взрывоопасных зонах помещений и наружных установок.
Степень защиты счетчика газа турбинного МИГ от внешних воздействий - IP65 по ГОСТ 14254-96( МЭК 529--89). Исполнение счетчика по взрывозащите согласно ГОСТ Р 51330.0-99 - взрывозащищенное, маркировка взрывозащиты 1ЕxdIIBT4, установлен во взрывоопасной зоне.
Датчик НОРД имеет взрывозащищенное исполнение, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка по взрывозащите 1ЕхdIIВТ4.
Блок ВЕГА-03 и блок НОРД-Э3М - изделия общего назначения и предназначены для установки вне взрывоопасных зон.

СЕРТИФИКАТЫ:

1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018.
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ТС № RU Д-RU.АЛ32.В.05671 от 06.08.2015.
3. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ТС № RU Д-RU.АЛ32.В.05671 от 06.08.2015.
4. СЕРТИФИКАТ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ №С-ЭПБ.001.ТУ00221 от 07.04.2015 г.
5. СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ (ТР ТС 012/2011г.) № ТС №RU C-RU.МЮ62.В.04452 от 17.10.2016 г.
6. СВИДЕТЕЛЬСТВО ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ №RU.C.29.142.А №51893 от 08.08.2013 г.
7. СВИДЕТЕЛЬСТВО ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ №RU.C.29.142.А №51891 от 08.08.2013 г.
8. СВИДЕТЕЛЬСТВО ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ №RU.C.29.142.А №51738 от 29.07.2013 г.

Товар добавлен в список для получения коммерческого предложения
Перейти к запросу коммерческого предложения

Продолжить просмотр сайта
Идет загрузка данных…
