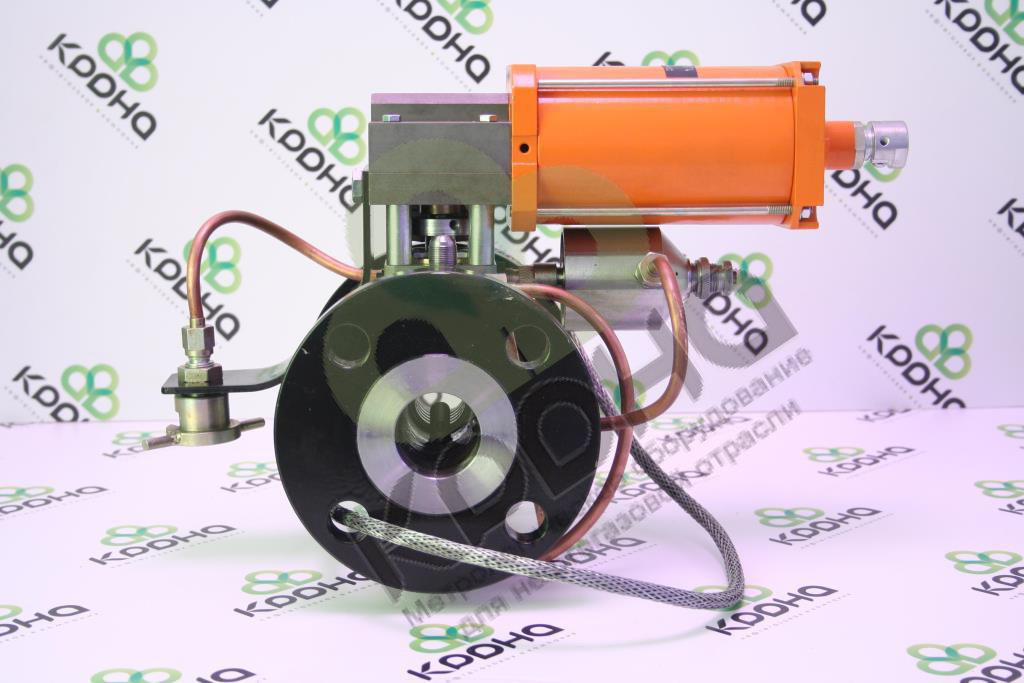

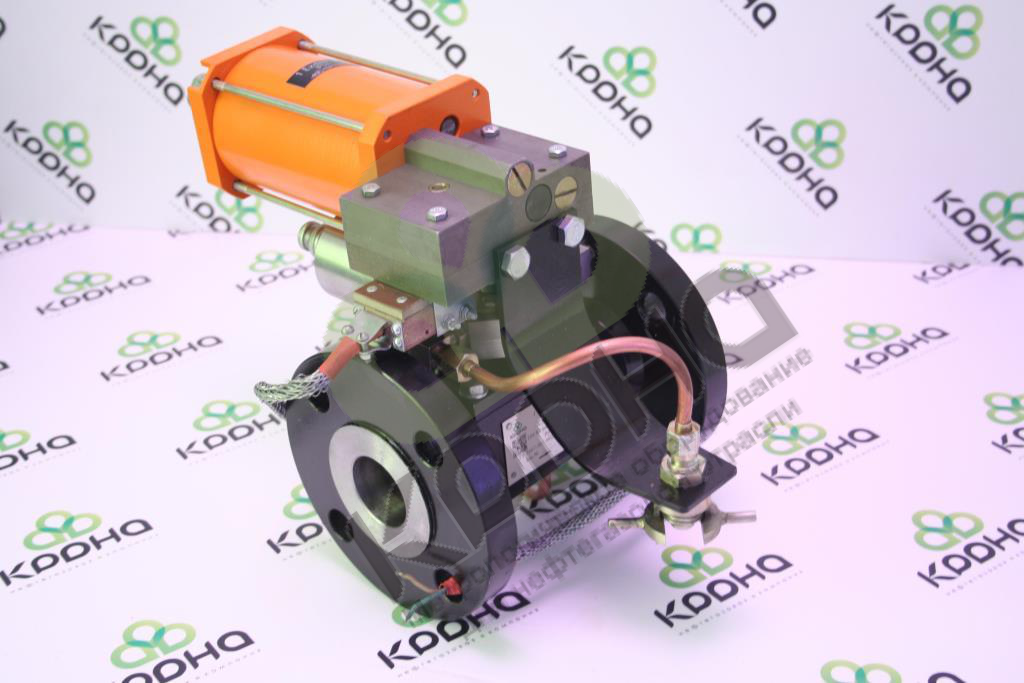

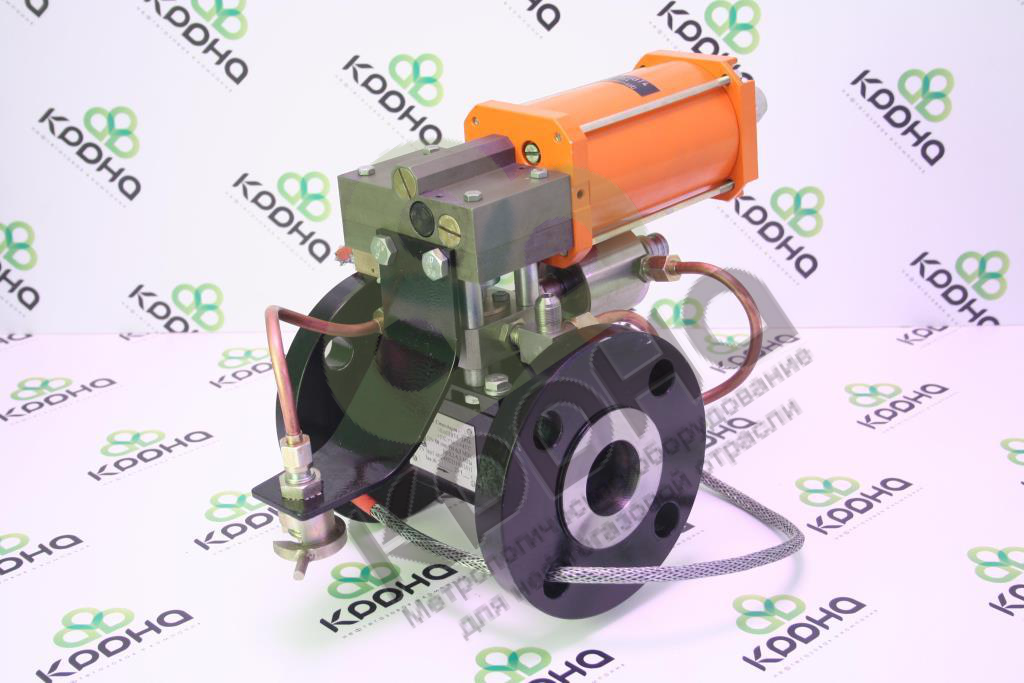

Пробоотборники «1СТАНДАРТ-А», «1СТАНДАРТ-АЛ», «1СТАНДАРТ-Р» ТУ 3667-002-60231190-2011 предназначены для отбора проб товарной нефти и нефтепродуктов, транспортируемых по трубопроводам с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм и давлением (PN) от 0,2 до 6,3 МПа. ГОСТ 2517-2012.
Эксплуатационное назначение пробоотборников — оперативный контроль качества перекачиваемой нефти и нефтепродуктов.
Функциональное назначение изделий — ручной и автоматический отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путём в лабораторных условиях.
Пробоотборники для ручного и автоматического отбора проб «1СТАНДАРТ» имеют следующее обозначение:
1. Пробоотборник ручной «1СТАНДАРТ-Р» ТУ 3667-002-60231190-2011;
2. Пробоотборник автоматический «1СТАНДАРТ-А» ТУ 3667-002-60231190-2011;
3. Пробоотборник «1СТАНДАРТ-АЛ» автоматический с функцией ручного отбора ТУ 3667-002-60231190-2011.

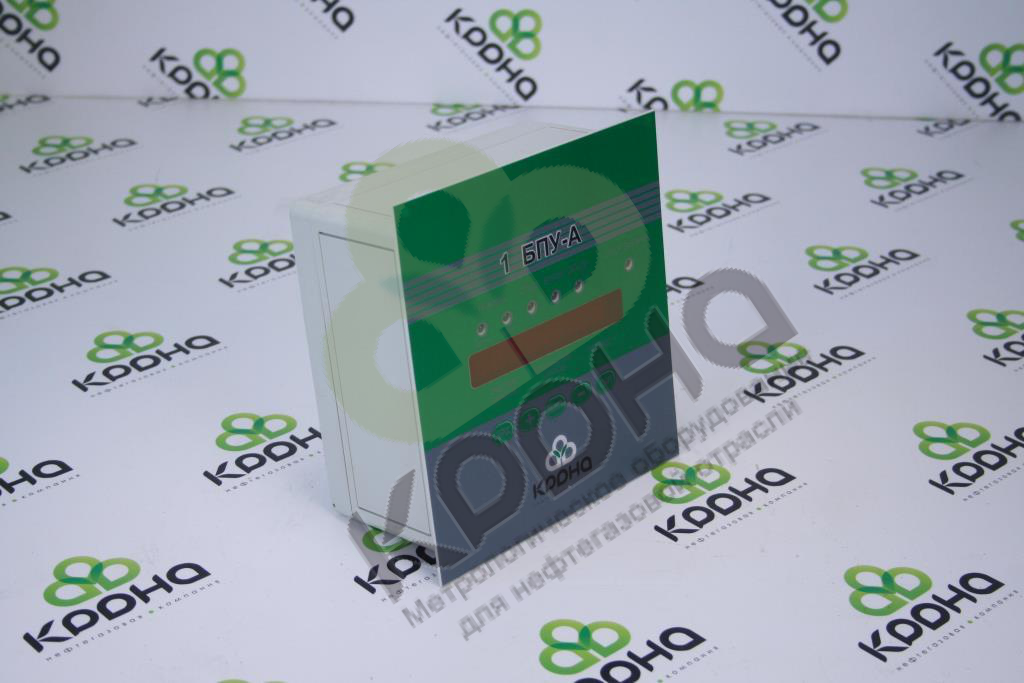

| Исполнение | Режим отбора | Для чего выбирают |
|---|---|---|
| «1СТАНДАРТ-А» | Автоматический | Полностью автоматический циклический отбор по времени или объёму |
| «1СТАНДАРТ-АЛ» | Автоматический + ручной | Комбинированный режим: автоматика плюс возможность ручного отбора по команде оператора |
| «1СТАНДАРТ-Р» | Ручной | Простой и надёжный ручной отбор без электрических цепей |
| Наименование показателя | Показатели |
|---|---|
| Объемная доля содержания воды, не более, % | до 2 |
| Кинематическая вязкость, м2/с, не более | 300*10-6 |
| Температура, ºС | от +5 до +90 |
| Массовая доля механических примесей, не более, % | 0,15 |
| Массовая доля сернистых соединений, не более, % | 3,5 |
| Массовая доля содержания парафина, не более, % | 7 |
| Концентрация хлористых солей, г/л, не более | 30 |
| Массовая доля содержания воды, %, не более | 98 |
| Давление в трубопроводе, МПа | от 0,2 до 6,3 |
| Содержание свободного газа не допускается. | |
| Пробоотборники «1СТАНДАРТ-А», «1СТАНДАРТ-АЛ», «1СТАНДАРТ-Р»: | ||
| Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150-69, для работы при температуре, ºС | от +5 до +45 оС; | |
| Блок программного управления БПУ-А: | ||
| температура, °С | от +5 до +40 оС; | |
| относительная влажность воздуха при температуре +35 °С, %, не более | 80 | |
| атмосферное давление, кПа | 86…106 | |

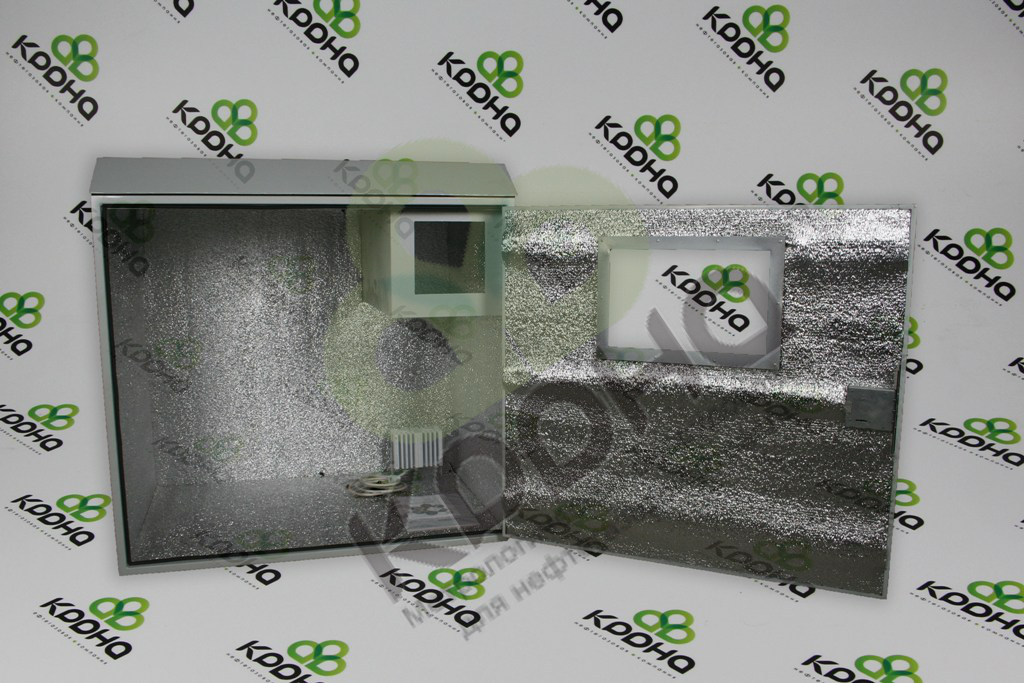

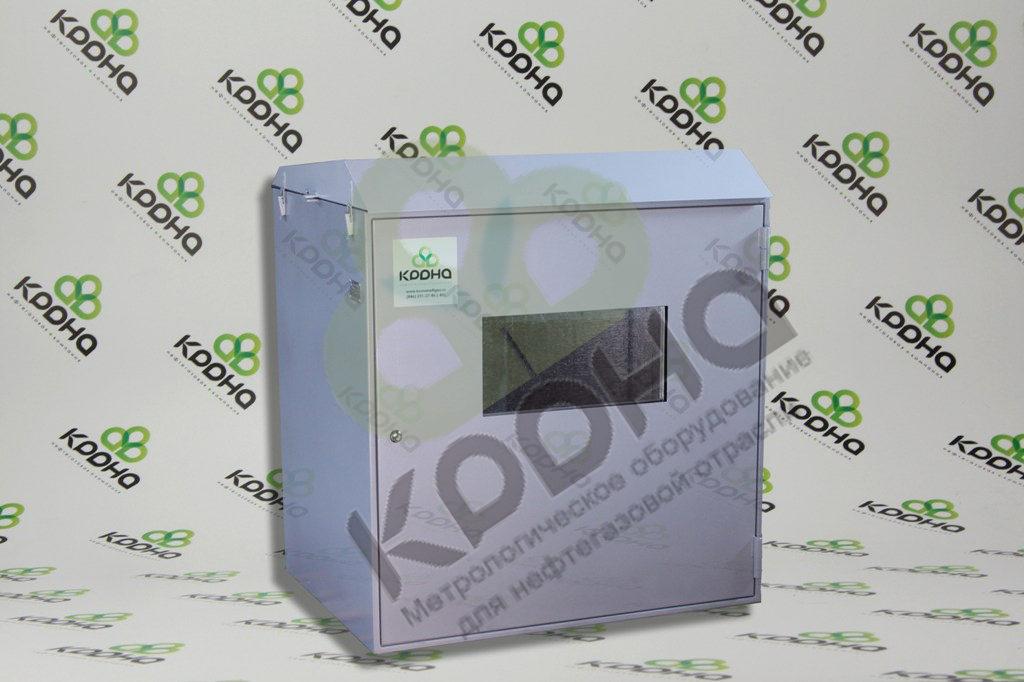

✔По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника и блока программного управления БПУ-А при окружающей температуре от -60 до +50 оС.
| Параметр | «1СТАНДАРТ-А» | «1СТАНДАРТ-АЛ» | «1СТАНДАРТ-Р» |
|---|---|---|---|
| Рабочее давление (PN), МПа | от 0,2 до 6,3 | от 0,2 до 6,3 | от 0,2 до 6,3 (до 25,0 по заказу) |
| Диаметр трубопровода на месте установки (DN), мм (стандарт) | 50 | 50 | 50 |
| При установке пробоотборника на условный диаметр трубопровода (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм в комплекте поставляется устройство пробозаборное щелевого типа или устройство пробозаборное трубчатого типа ЗОНД | |||
| Нормативный документ | ГОСТ 2517-2012 | ГОСТ 2517-2012 | ГОСТ 2517-2012 |
| Объем дозы пробы, см3 | от 1 до 20 | от 1 до 20 | от 1 до 20 |
| Минимальное число точечных проб, не менее | 300 | 300 | 300 |
| Объем пробы в баллоне, см3 | 3000 | 3000 | — |

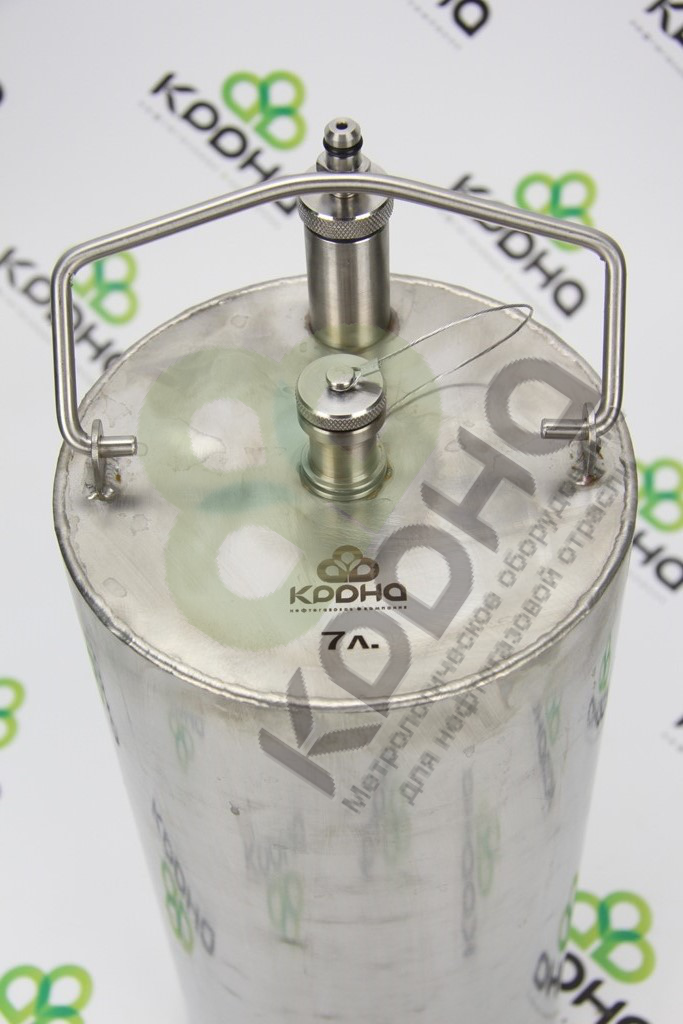

✔По заказу потребителя допускается изготовление и поставка баллонов пробоотборников 4000 см3, 5000 см3, 6000 см3, 7000 см3.
✔По заказу потребителя допускается изготовление и поставка баллонов пробоотборников из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.
| Электрическое питание | Показатель | Параметр |
|---|---|---|
| Пробоотборники «1СТАНДАРТ-А», «1СТАНДАРТ-АЛ» | Род тока | переменный, трехфазный |
| Напряжение, В | 242...253/418...323 | |
| Частота, Гц | 50±1 | |
| Потребляемая мощность, не более, Вт | 25 | |
| Блок программного управления БПУ-А | Род тока | переменный, однофазный |
| Напряжение, В | 242...253 | |
| Частота, Гц | 50±1 | |
| Потребляемая мощность, ВА, не более | 10 | |
| Микропереключатель путевой МПВ-1 | Номинальное напряжение питания, В | 8,2 |
| Выходной ток с недемпфированным генератором, не более, мА | 2,2 | |
| Выходной ток с демпфированным генератором, не более, мА | 1 | |
| Собственная емкость датчика, не менее, нФ | 30 |
Изделия «1СТАНДАРТ-А», «1СТАНДАРТ-АЛ» имеют взрывобезопасный уровень с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 и маркировку взрывозащиты 1ExdIIBT4 по ГОСТ Р 51330.0-99 и предназначены для применения во взрывоопасных зонах помещений и наружных установок по классификации ПУЭ, глава 7.3 «Электроустановки во взрывоопасных зонах».
Степень защиты взрывонепроницаемой оболочки изделий от проникновения воды, пыли и посторонних вредных частиц по ГОСТ 14254-96 — IP 67.
| Наименование изделия | Исполнение по взрывозащите |
|---|---|
| «1СТАНДАРТ-А» | Взрывозащищенное, маркировка взрывозащиты IExdIIBT4 |
| «1СТАНДАРТ-АЛ» | Взрывозащищенное, маркировка взрывозащиты IExdIIBT4 |
| «1СТАНДАРТ-Р» | Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Электропривод ЭПВ-1 | Взрывозащищенное, маркировка взрывозащиты IExdIIBT4 |
| Микропереключатель путевой МПВ-1 | Взрывозащищенное, маркировка взрывозащиты IExdIIBT4 |
| Блок программного управления БПУ-А | Общепромышленное, установлен вне взрывоопасной зоны |
| Устройство пробозаборное щелевого типа | Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Устройство пробозаборное трубчатого типа ЗОНД | Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Смеситель потока КРОНА-ВИХРЬ | Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Баллон | Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Отбираемый продукт | Комплектующие | Кол, шт | Размеры, мм | Масса, кг, не более | Стандартная комплектация | Возможна поставка отдельных составляющих пробоотборника |
|---|---|---|---|---|---|---|
| нефть и нефтепродукты из трубопровода | Пробоотборник «1СТАНДАРТ-А» (DN 50) (пробоотборник: дозатор, клапан-манипулятор, электропривод ЭПВ-1, микропереключатель путевой МПВ-1) | 1 | 490х420х220 | 26 | стандартная комплектация пробоотборников 1СТАНДАРТ | поставляется по заказу потребителя |
| Пробоотборник «1СТАНДАРТ-АЛ» (DN 50) (пробоотборник: дозатор, клапан-манипулятор, электропривод ЭПВ-1, микропереключатель путевой МПВ-1) | 1 | 580х300х610 | 33 | поставляется по заказу потребителя | ||
| Пробоотборник «1СТАНДАРТ-Р» (DN 50) (пробоотборник: диспергатор, клапан) | 1 | 220х180х175 | 20 | поставляется по заказу потребителя | ||
| Блок программного управления 1БПУ-А | 1 | 190х206х113 | 1,5 | поставляется по заказу потребителя | ||

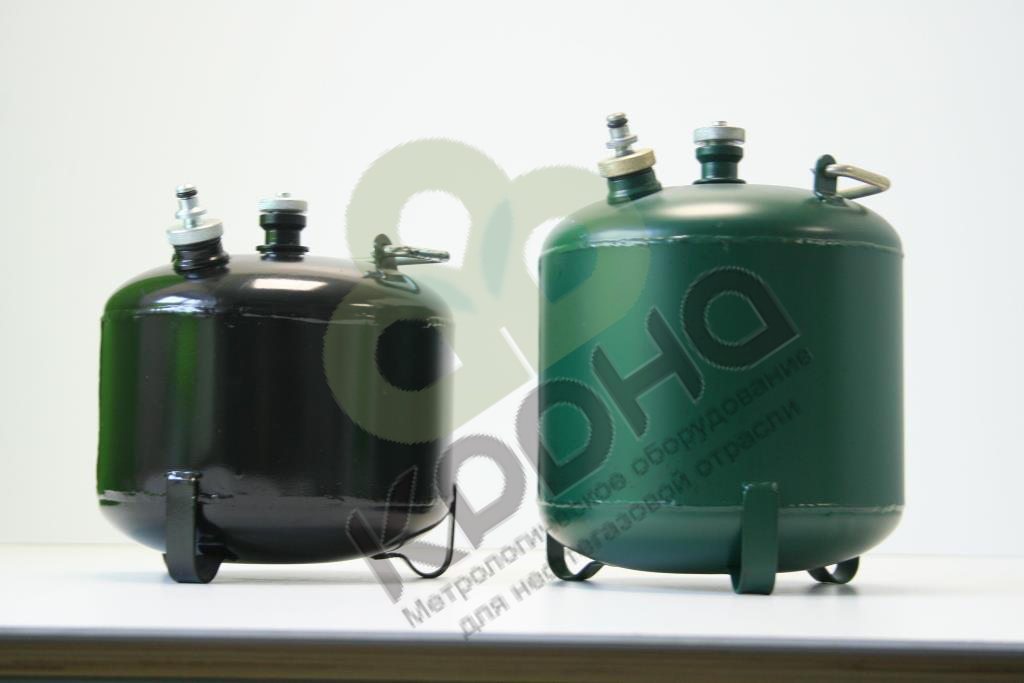

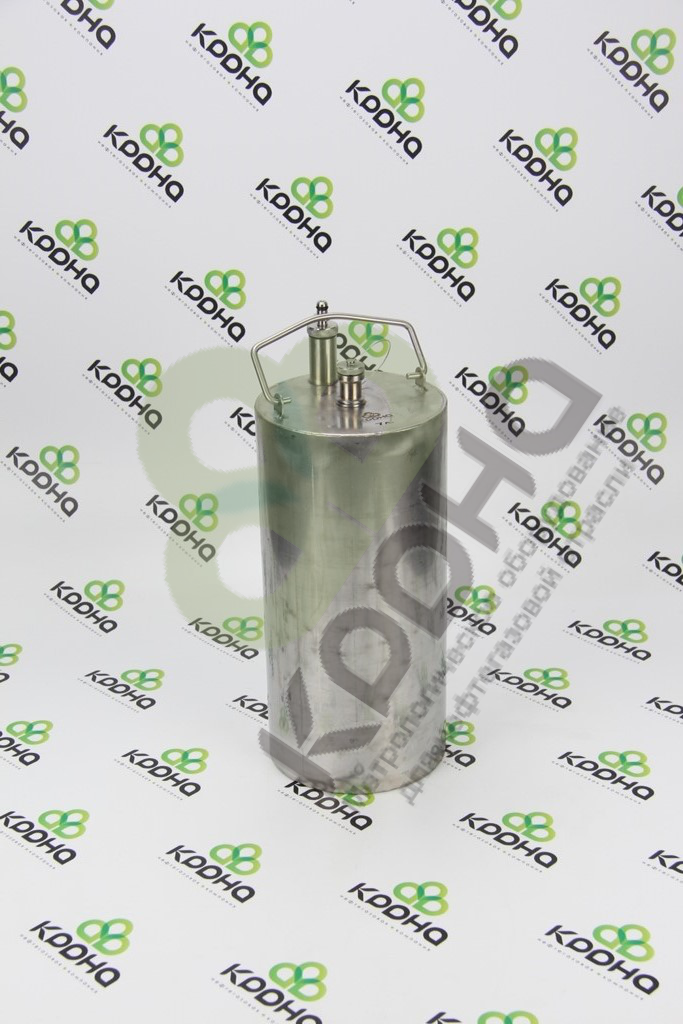

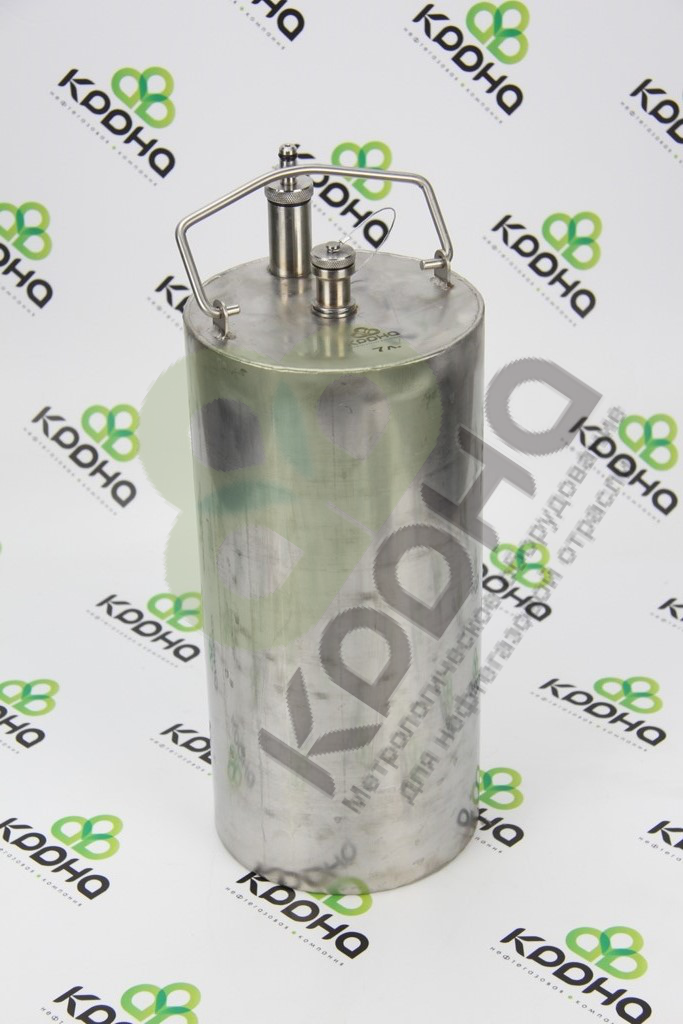

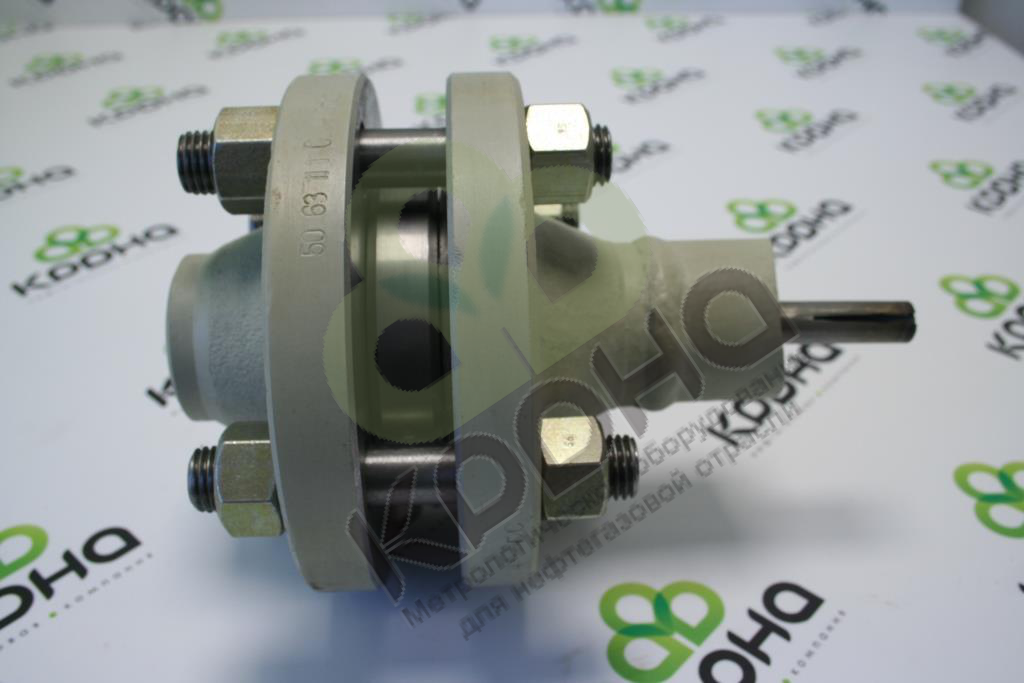

| Баллон (по умолчанию 3000 см3) | 2 | 190х190х220 | 1,5 | поставляется по заказу потребителя | ||
| нефть, нефтепродукты и другая жидкость из трубопровода | Смеситель потока КРОНА-ВИХРЬ (DN 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | |

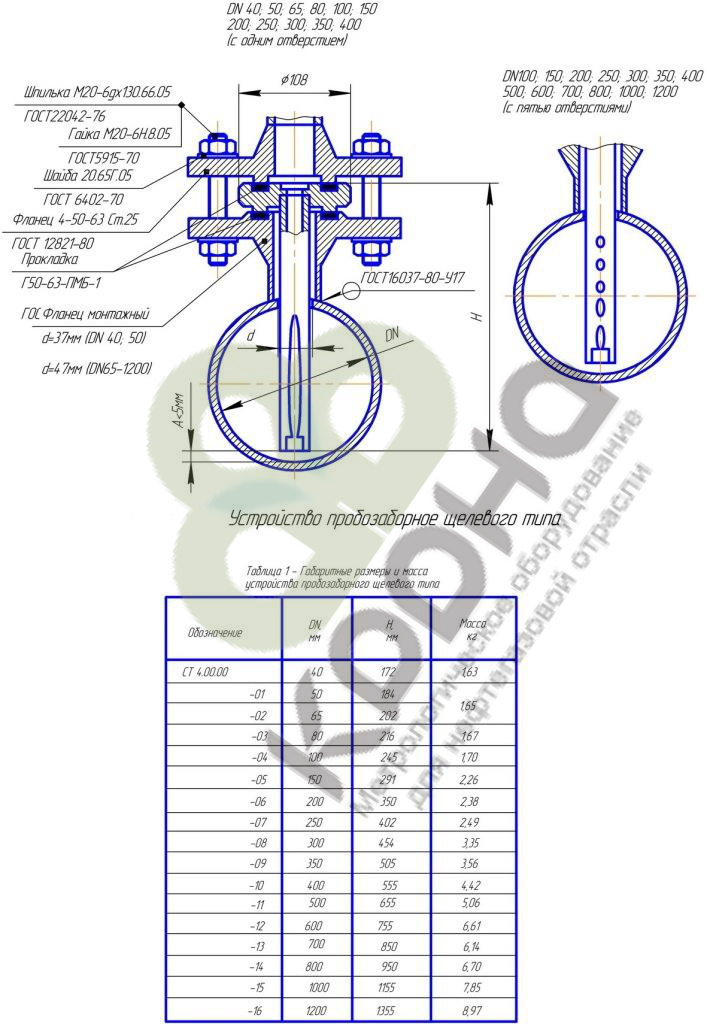

| ИЛИ устройство пробозаборное щелевого типа (DN 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | ||
| ИЛИ устройство пробозаборное трубчатого типа ЗОНД с одной трубкой (DN 80, 100 мм) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | ||
| ИЛИ устройство пробозаборное трубчатого типа ЗОНД с тремя трубками (DN 150, 200, 250, 300, 350, 400 мм) | 1 | см. таблицу | поставляется по заказу потребителя | поставляется по заказу потребителя | ||
| Производитель | ООО «КРОНА» |
| Юридический адрес | 443099, Россия, Самарская область, г. Самара, Самарский район, ул. Алексея Толстого, 45А, оф. 123 |
| ИНН / КПП | 6311112251 / 631701001 |
| Телефон | +7 (846) 231-27-85 (86) |
| krona163@inbox.ru | |
| Сайт | kronaneftegaz.ru |
| Соответствие | Изделие соответствует ТУ 3667-002-60231190-2011 |
«Пробоотборник «1СТАНДАРТ-А» (или «1СТАНДАРТ-АЛ», «1СТАНДАРТ-Р»), ТУ 3667-002-60231190-2011», где
«1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» — наименование изделия;
по умолчанию исполнение изделия на условный диаметр DN 50 мм;
ТУ 3667-002-60231190-2011 — номер ТУ.
«Пробоотборник «1СТАНДАРТ-А-200» ТУ 3667-002-60231190-2011», где
«1СТАНДАРТ-А» — наименование изделия;
200 — исполнение изделия на условный диаметр DN, мм;
ТУ 3667-002-60231190-2011 — номер ТУ.
| № | Составная часть | Обозначение | Назначение |
|---|---|---|---|
| 1 | Дозатор | На6.01.003 | Накопление и вытеснение дозы пробы |
| 2 | Клапан-манипулятор | СТ2.01.00 | Переключение потоков: диспергатор → дозатор → баллон |
| 3 | Электропривод | ЭПВ-1 | Привод клапана-манипулятора |
| 4 | Микропереключатель путевой | МПВ-1 | Отключение привода по завершении цикла |
| 5 | Устройство пробозаборное | Щелевого типа / трубчатого типа ЗОНД | Отбор пробы из трубопровода; переходник при DN ≠ 50 |
| 6 | Комплект монтажных частей | — | По требованию заказчика |
| Наименование и маркировка запасных частей | Наименование пробоотборника |
|---|---|

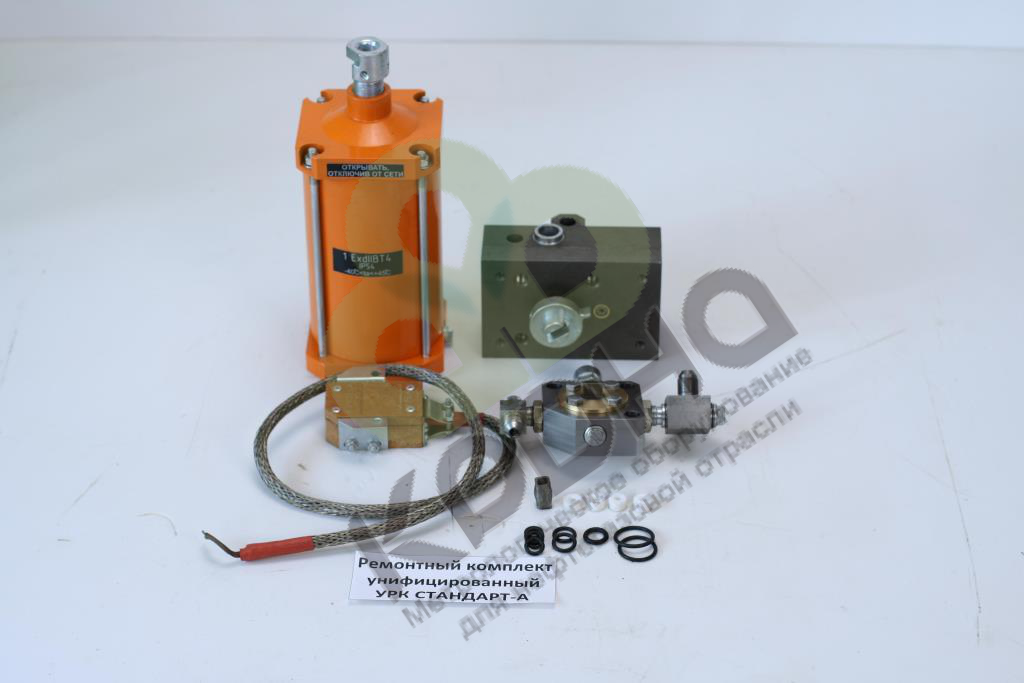

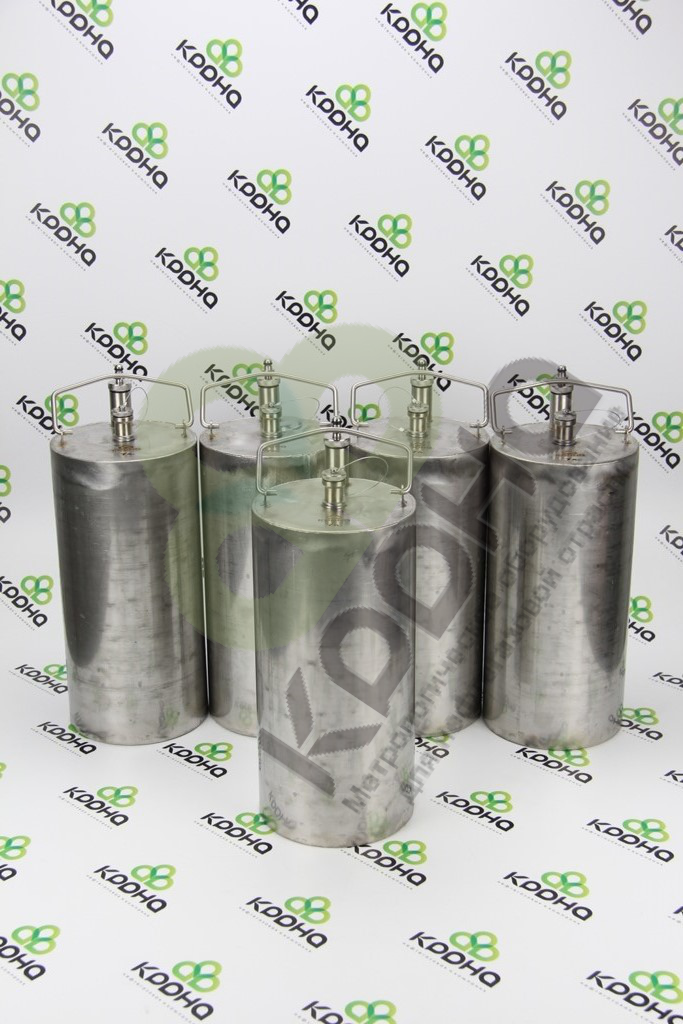

| Унифицированный ремонтный комплект УРК Стандарт | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| ЗИП комплект резиновых уплотнений Ха2.505.004 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Дозатор НА6.01.003 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» |
| Микропереключатель МПВ-1 НА6.618.026 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» |
| Редуктор НА6.01.007 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» |
| Электропривод ЭПВ-1 НА6.01.012 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» |
| Клапан-манипулятор СТ2.01.00 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Трубки импульсные | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Муфта НА8.01.083 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» |
| Кронштейн НА8.01.084 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Кронштейн НА8.01.084-01 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Манжета НА8.01.113 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Кольца резиновые 008-012-25-2-2 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Кольца резиновые 010-015-30-2-3 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Кольца резиновые 011-015-25-2-2 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Кольца резиновые 021-025-25-2-2 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Баллон 6023 Ха5.887.071 (3 литра) | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» |
| Баллон 6023 Ха5.887.071 (4 литра) | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» |
| Баллон 6023 Ха5.887.071 (5 литров) | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» |
| Баллон 6023 Ха5.887.071 (6 литров) | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» |
| Комплект монтажных частей | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |
| Фланец 2-50-63 ГОСТ 12821-80 | «1СТАНДАРТ-А» / «1СТАНДАРТ-АЛ» / «1СТАНДАРТ-Р» |

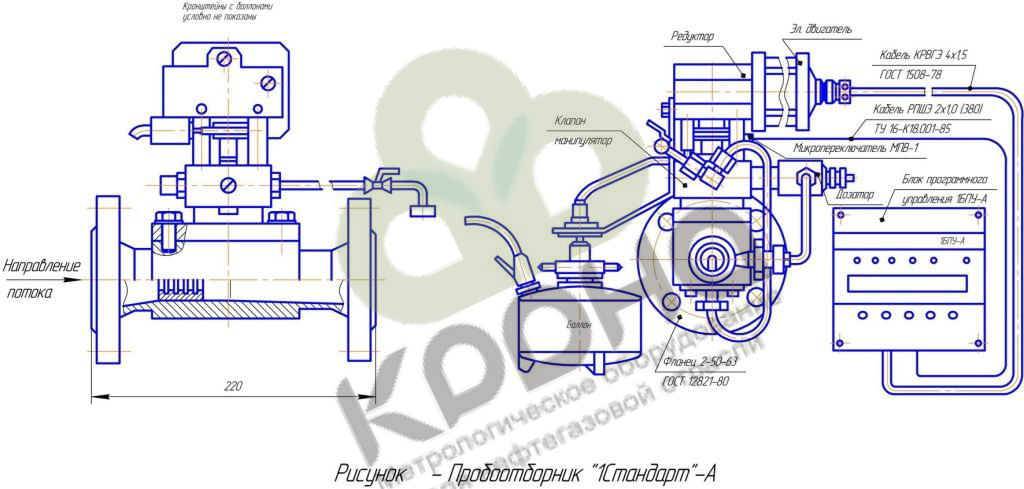

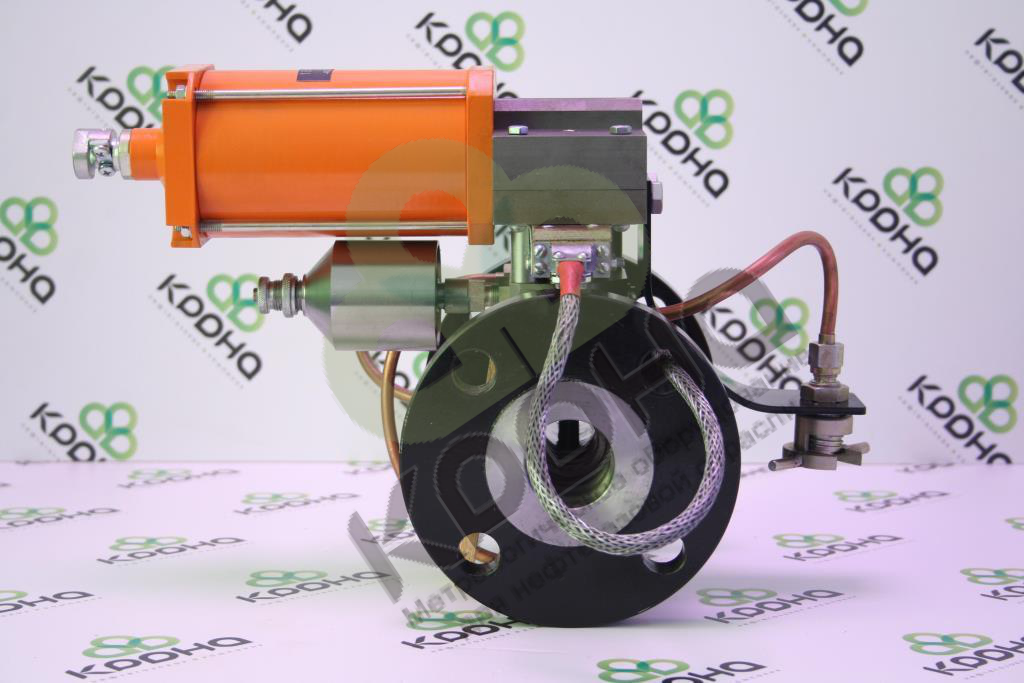

Изделия конструктивно состоят из пробоотборника, электропривода ЭПВ-1, микропереключателя путевого МПВ-1. Общий вид пробоотборника для ручного отбора проб «1СТАНДАРТ-Р» приведен на рис. 6 приложения А.

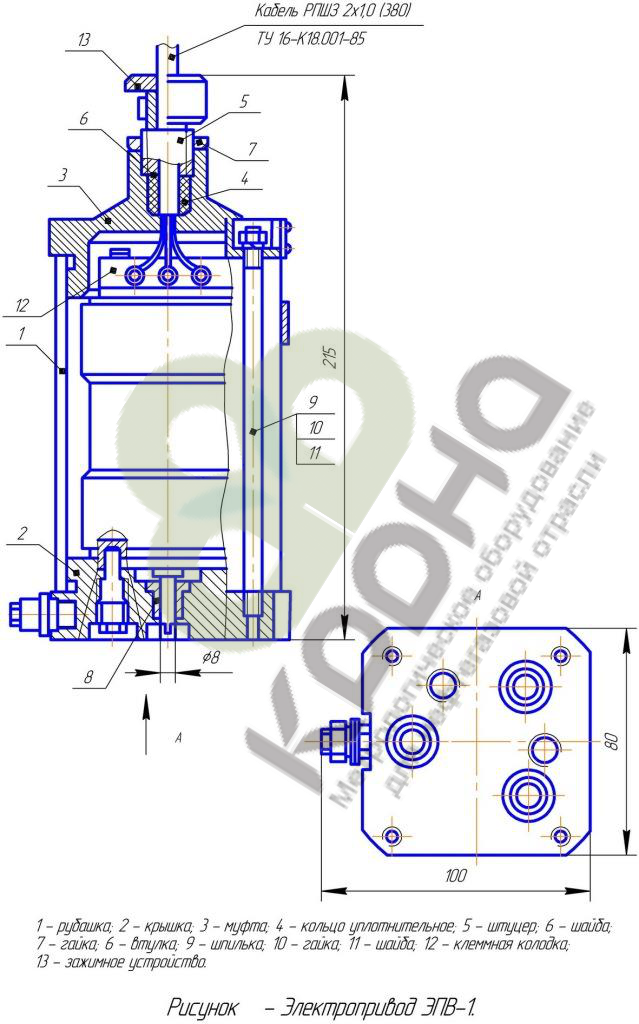

Конструктивно электропривод ЭПВ-1 представляет собой электродвигатель общепромышленного назначения серии ДАТ-75, заключенный во взрывонепроницаемую оболочку. Диаметр выходного вала электродвигателя должен быть в пределах допуска [Ø8f9(-0,049-0,013)].
Электропривод ЭПВ-1 состоит из рубашки 1, крышки 2 и муфты 3, являющейся кабельным вводом с эластичным уплотнительным кольцом 4, поджимаемым штуцером 5 через коническую шайбу 6. Штуцер 5 фиксируется от самоотвинчивания контргайкой 7. В крышке 2 оболочки запрессована втулка 8. Крышка 2, рубашка 1 и муфта 3 стянуты между собой шпильками 9 с гайками 10 и пружинными шайбами 11. Герметизация оболочки осуществляется резиновыми кольцами.
Для присоединения кабеля внутри оболочки размещена клеммная колодка 12.
В кабельном вводе имеется зажимное устройство кабеля 13, предотвращающее воздействие механической нагрузки на него.
Микропереключатель путевой МПВ-1 состоит из корпуса 1, в котором размещен датчик индуктивный ВК-4, залитый автогерметиком-прокладкой. В корпусе 1 в водном отделении оболочки ввинчены проходные клеммы 7. Вводное отделение с проводом 3 залито автогерметиком-прокладкой, а провод в свою очередь зафиксирован зажимным устройством, в состав которого входит планка 5 и хомут 6.
Корпус 1 соединен с плоской крышкой 2 заклепками 8.

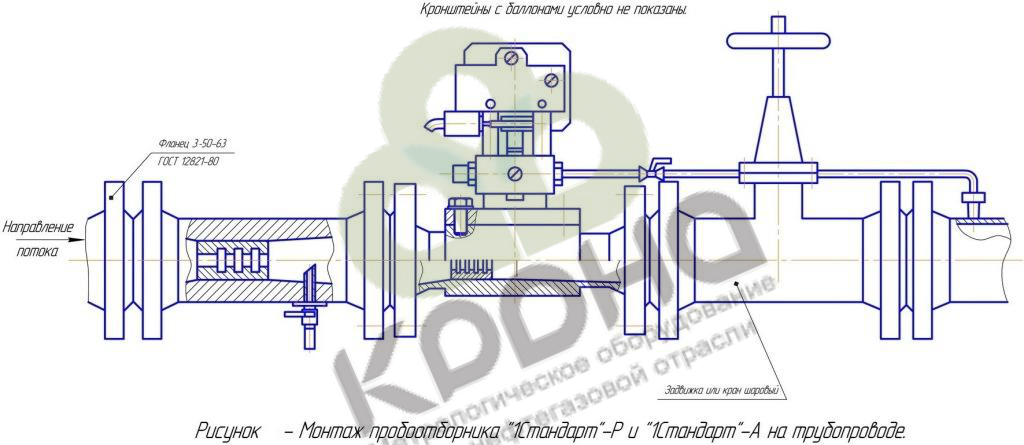

Пробоотборники «1СТАНДАРТ-Р» и «1СТАНДАРТ-А» выполнены на базе диспергаторов по ГОСТ 2517-2012 для обводной линии DN 50 мм.

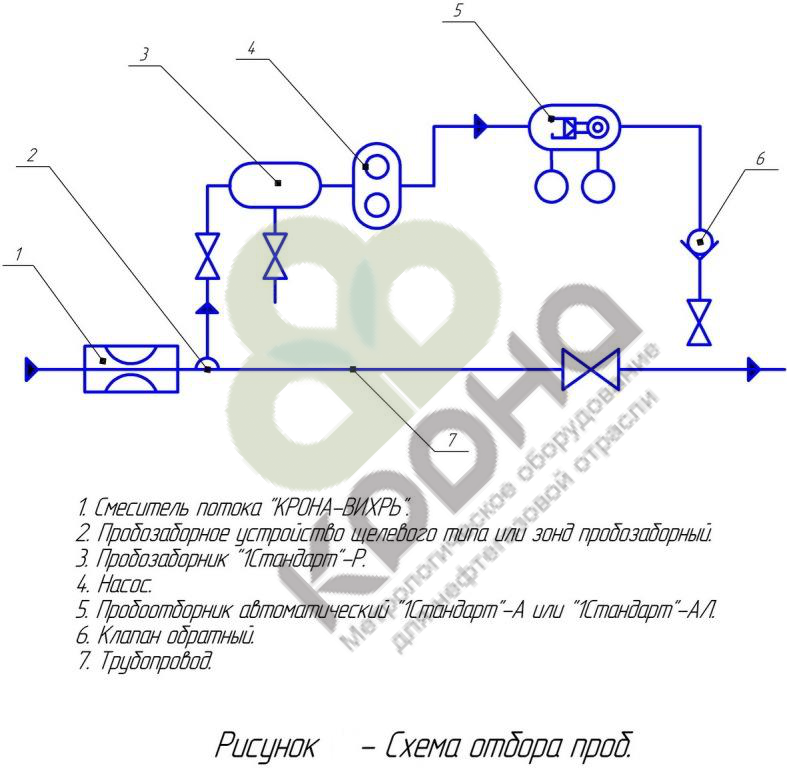

Пробоотборники «1СТАНДАРТ-А» и «1СТАНДАРТ-АЛ» в автоматическом режиме работают следующим образом.

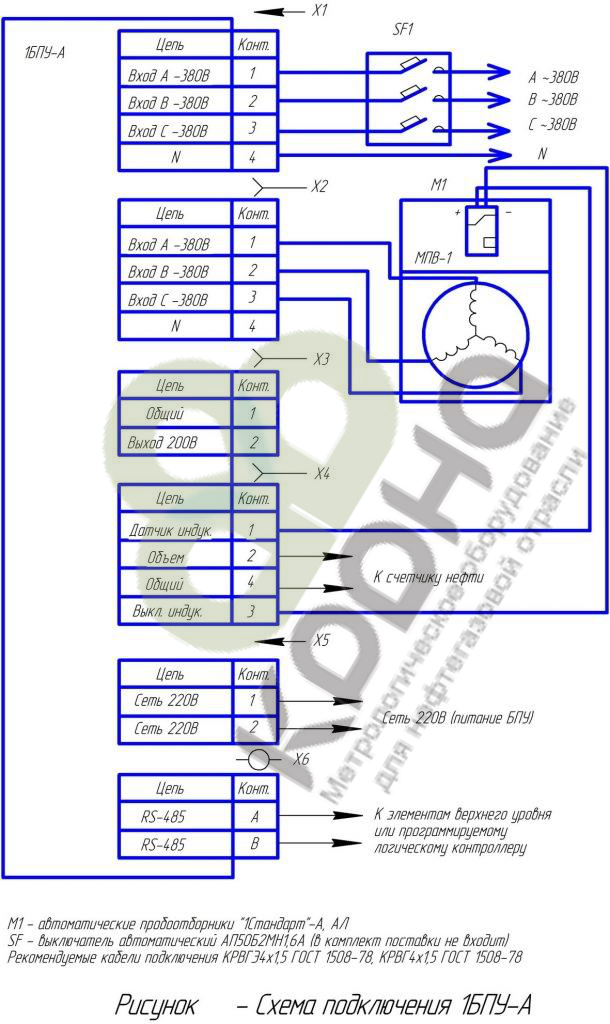

На передней панели 1БПУ-А установить необходимые показатели режима автоматического включения пробоотборника и нажать на кнопку «СТАРТ».
Электропривод ЭПВ-1, при подаче на него электрического питания, через редуктор вращает шаровой кран клапана-манипулятора. При этом шаровой кран сообщает пробозаборную трубку диспергатора с дозатором и доза пробы из диспергатора давлением в трубопроводе вытесняется в дозатор. При дальнейшем вращении шаровой кран перекрывает сообщение дозатора с диспергатором и сообщает полость дозатора с баллоном, в который и перемещается доза пробы. В момент совмещения шипа на кулачке с рабочей поверхностью датчика индуктивного ВК, входящего в состав микропереключателя путевого МПВ-1, электропривод ЭПВ-1 отключается. Цикл закончен.
При последующих включениях электропривода циклы повторяются до наполнения баллона необходимым количеством пробы, после чего пробоотборник автоматически отключается.
После замены баллона необходимо снова произвести запуск.
Взрывозащищенность изделия обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 и достигается за счет заключения электрических частей электропривода ЭПВ-1 и микропереключателя путевого МПВ-1 во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взрывоопасную среду.
В чертежах средств взрывозащиты электропривода ЭПВ-1 и микропереключателя путевого МПВ-1 показано сопряжение деталей, обеспечивающих взрывозащиту.
Эти сопряжения обозначены словом «ВЗРЫВ» с указанием допустимых по ГОСТ Р 51330.1 параметров взрывозащиты: максимальной ширины и максимальной длины щели, шероховатости поверхности прилегания. Механические повреждения и окраска этих поверхностей не допускаются.
В водном устройстве электропривода ЭПВ-1 соединительный кабель РПШЭ 2х1,0 (380) ТУ 16-К18.001 уплотняется резиновым кольцом, размеры которого приведены в чертеже средств взрывозащиты. Вводное устройство снабжено зажимным устройством, предотвращающим механическое воздействие на кабель.
Взрывонепроницаемость вводного отделения оболочки микропереключателя путевого МПВ-1 в месте прохода провода обеспечивается в соответствии с ГОСТ Р 51330.1 заполнением затвердевающим материалом герметик (Виксинт). В конструкции предусмотрено зажимное устройство провода, предотвращающее воздействие на него механической нагрузки.
В конструкции электропривода ЭПВ-1 предусмотрены выполненные по ГОСТ 21130 заземляющие зажимы, которые обозначены рельефными условными знаками заземления.
Гайки шпилек, крепящие детали со взрывозащитными поверхностями, токоведущие и заземляющие зажимы предохранены от самоотвинчивания применением пружинных шайб. Гайки шпилек размещены так, чтобы доступ к ним был возможен посредством торцевого ключа.
Температура наружных частей оболочек не превышает 135 °С, что допускается для электрооборудования температурного класса Т4.
На съемной муфте электропривода ЭПВ-1 имеются таблички с предупредительной надписью «Открывать, отключив от сети» и маркировка взрывозащиты 1ExdIIBT4.
1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018г.
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 004/2011, ТР ТС 020/2011) №RU Д-RU.АЛ32.В05695 от 10.08.15г.
3. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС № RU Д-RU.MO10.В.04433 от 28.12.17г.
4. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС N RU Д-RU.HA10.В.01507 от 29.08.2018г.
5. СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ 2517-2012 №РОСС RU.АГ35.Н04724 от 06.09.2017г.
6. СЕРТИФИКАТ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ № С-ЭПБ.001.ТУ00275 от 03.09.2015г.
7. СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ (ТР ТС 012/2011) №ТС С-RU.МЮ62.В.04167 от 15.07.2016г.
