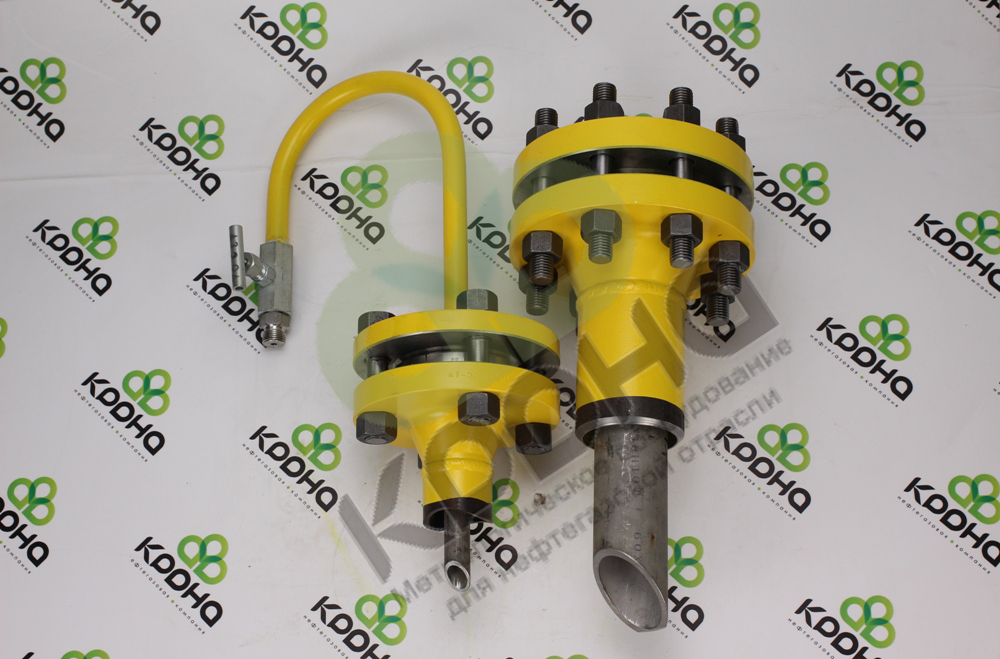

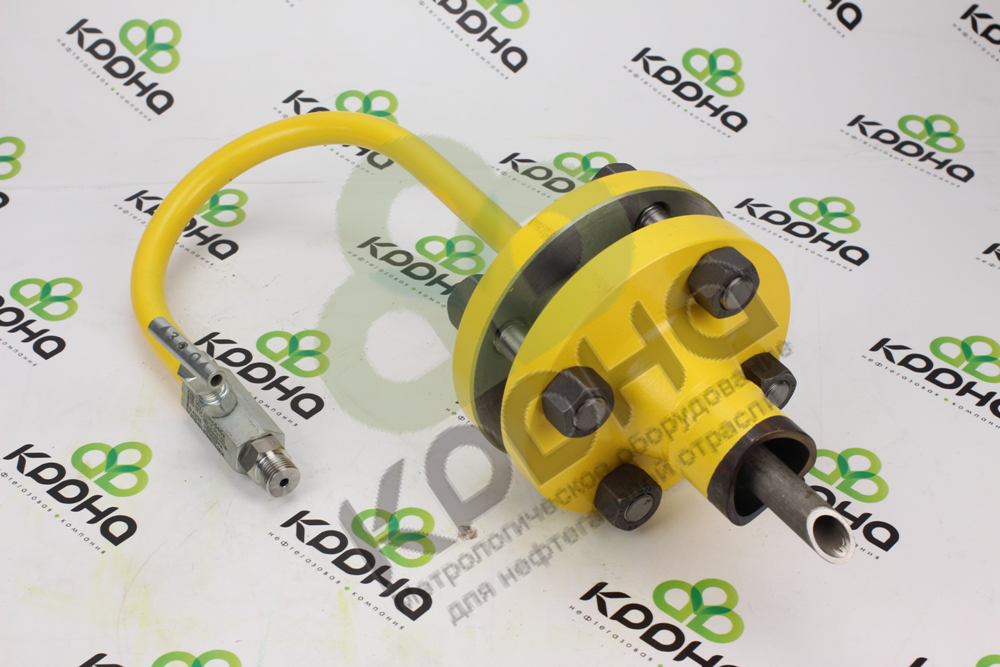

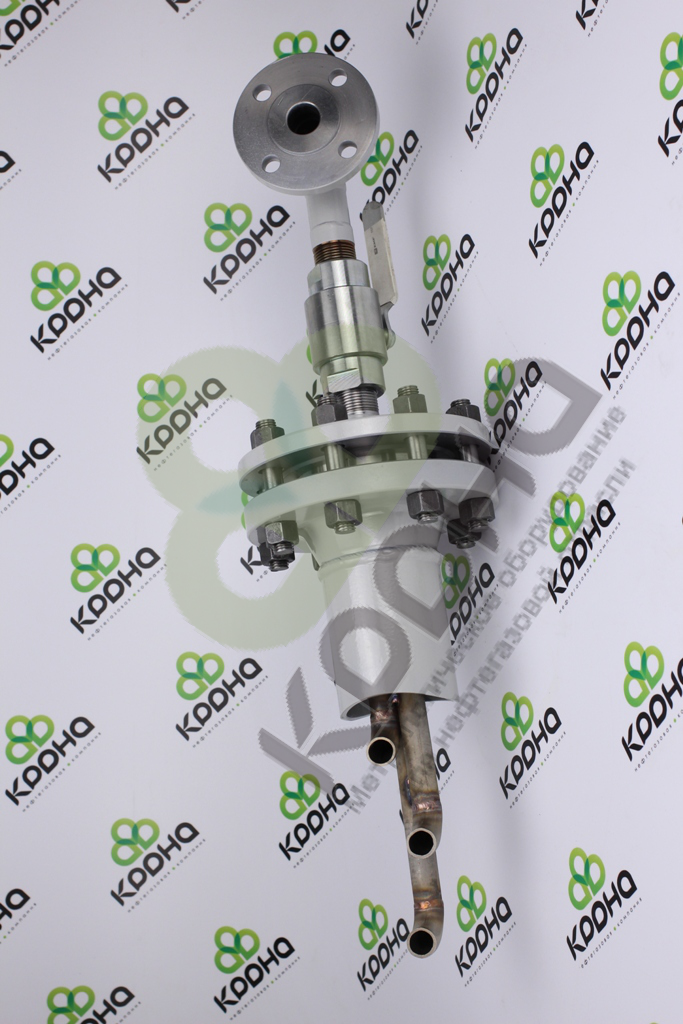

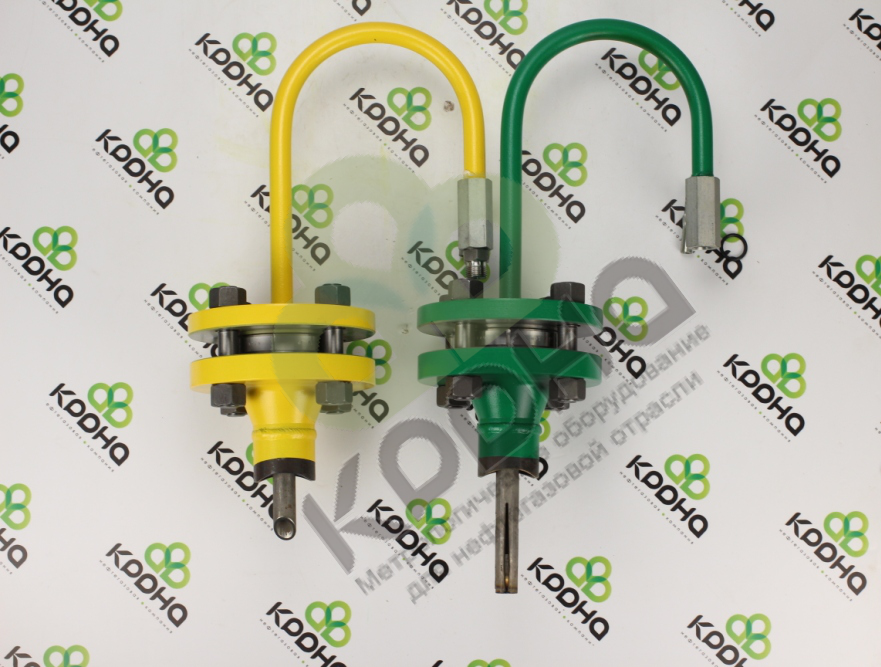

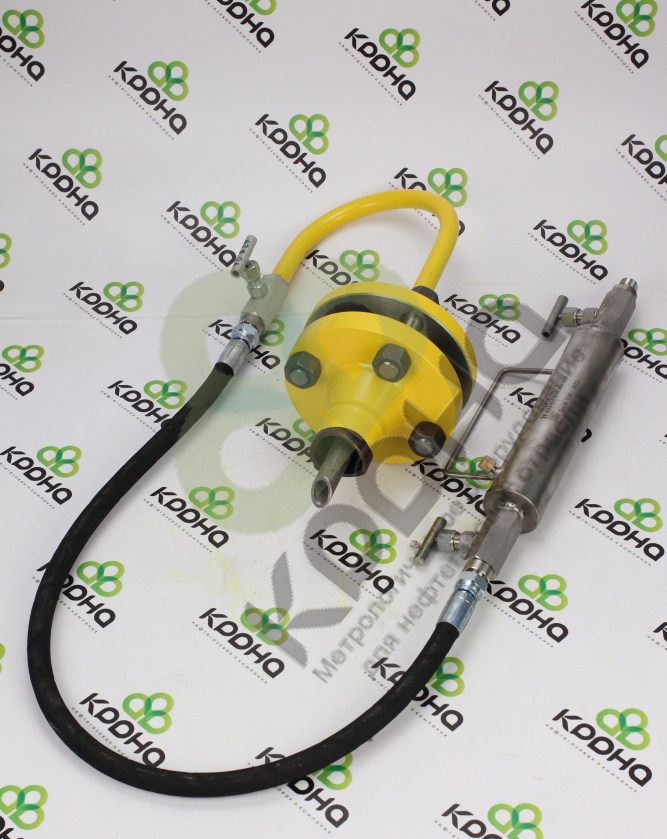

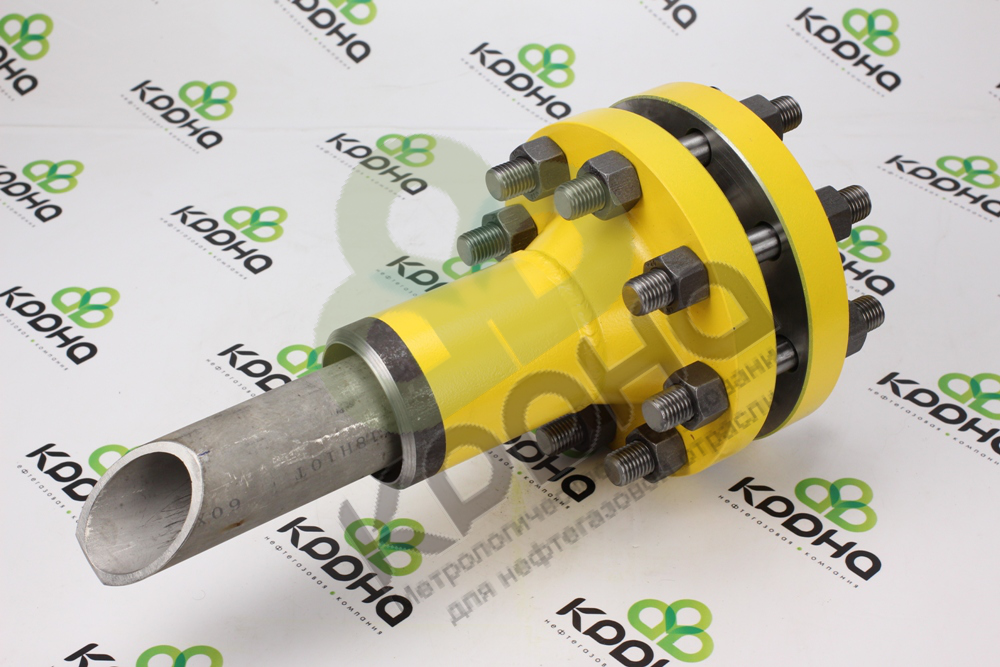

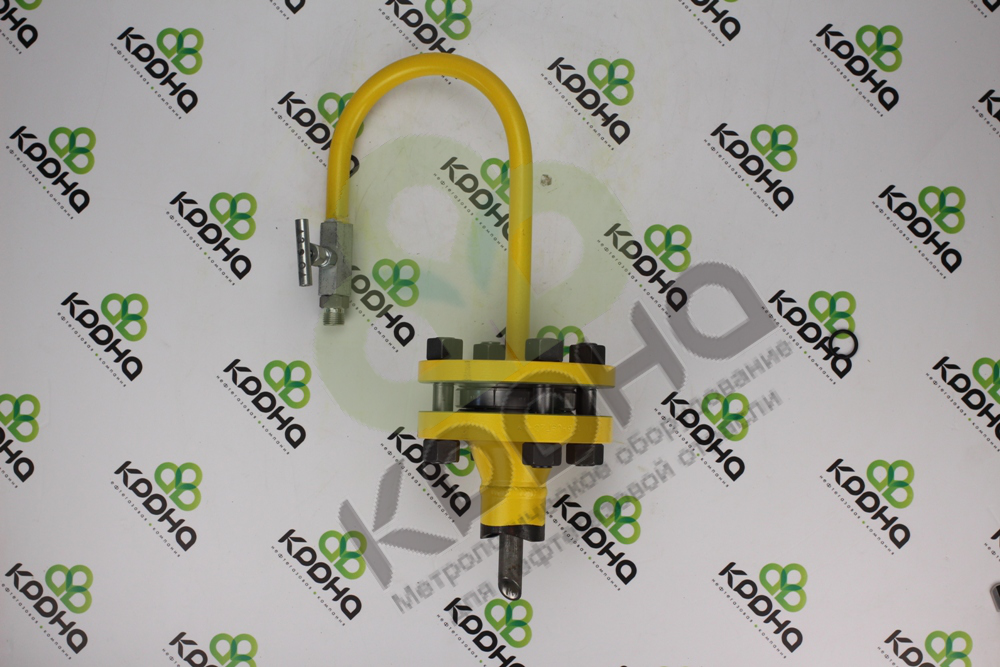

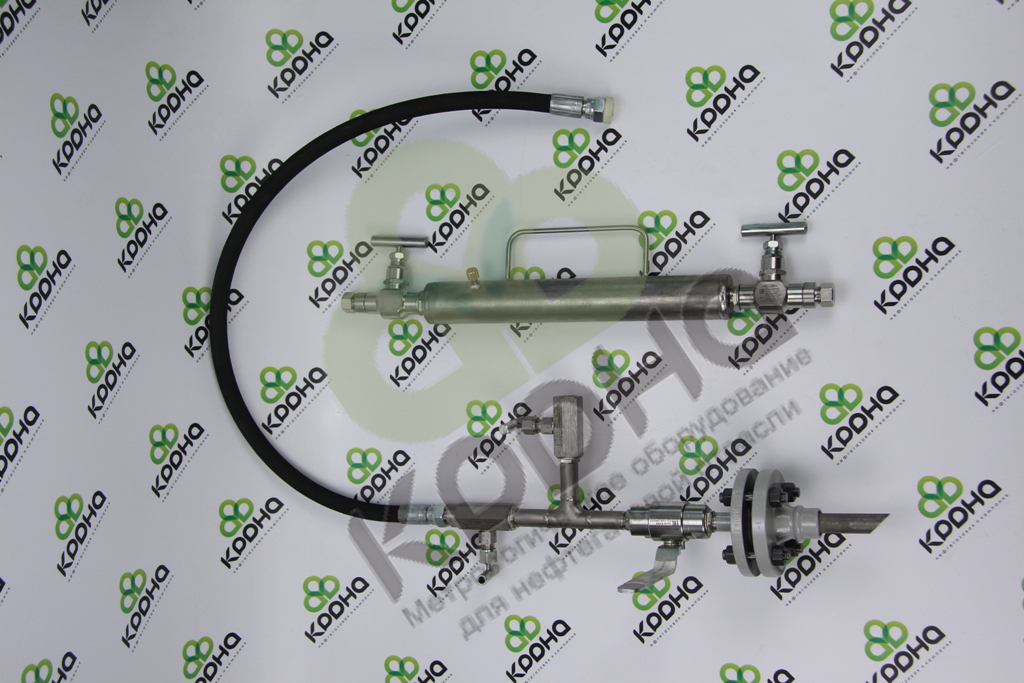

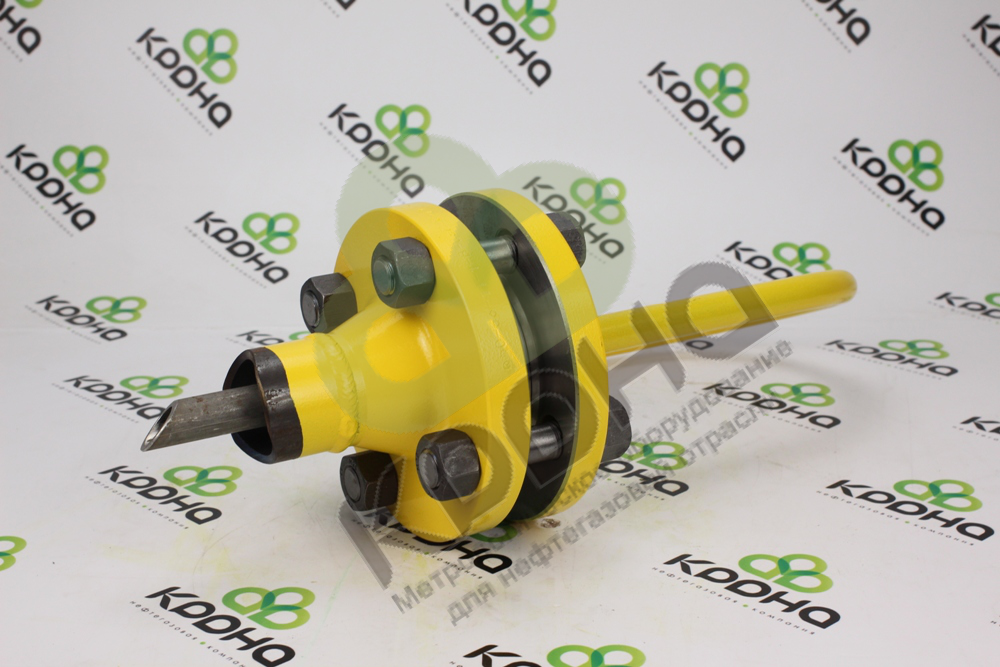

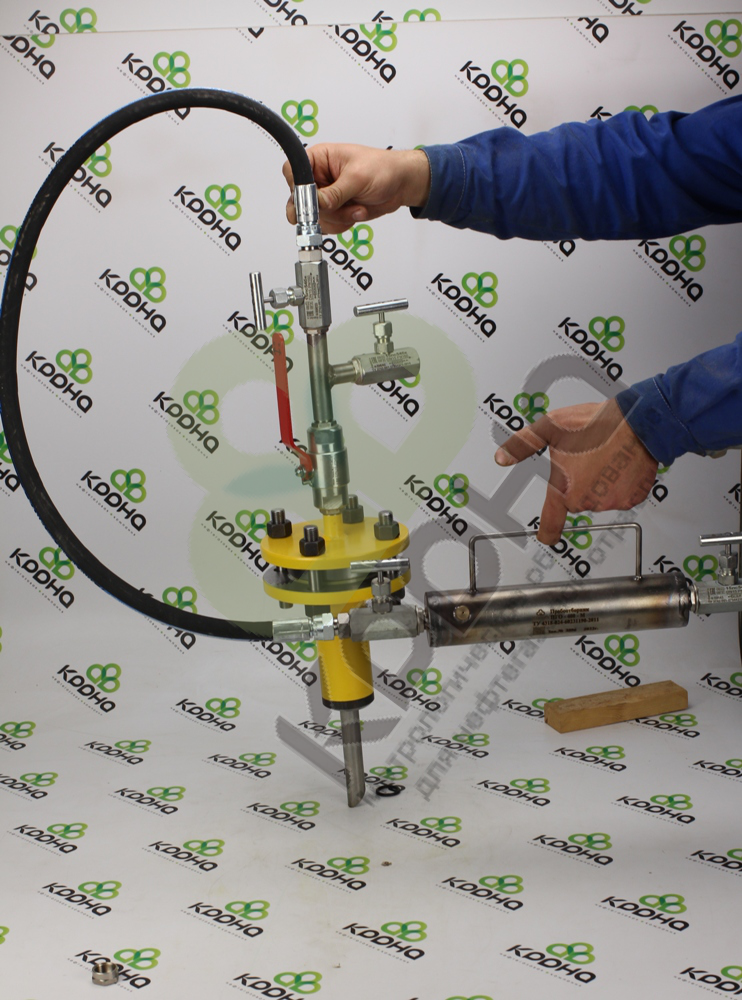

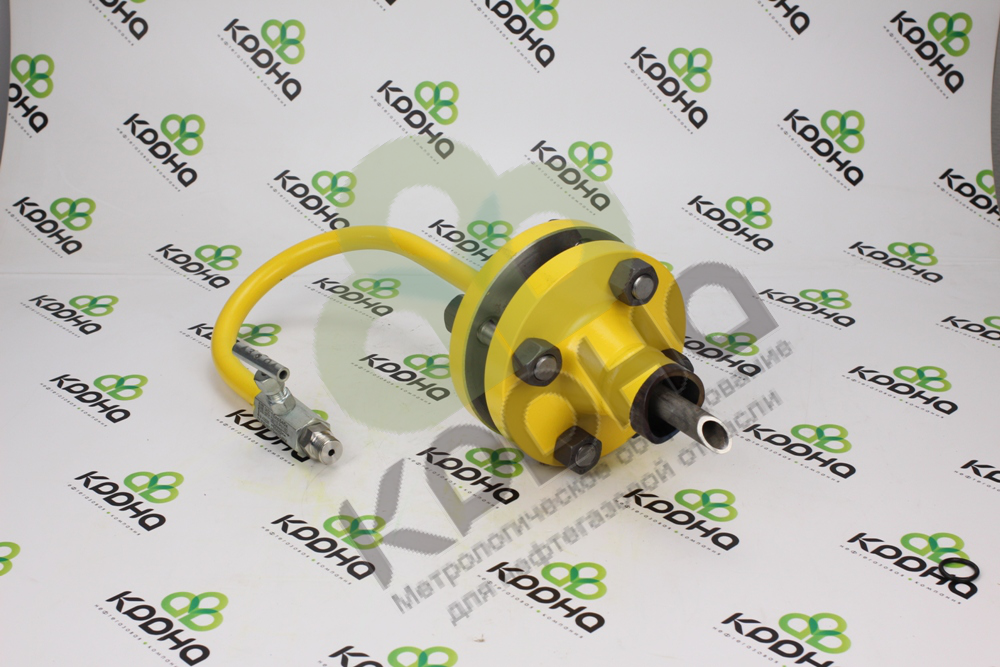

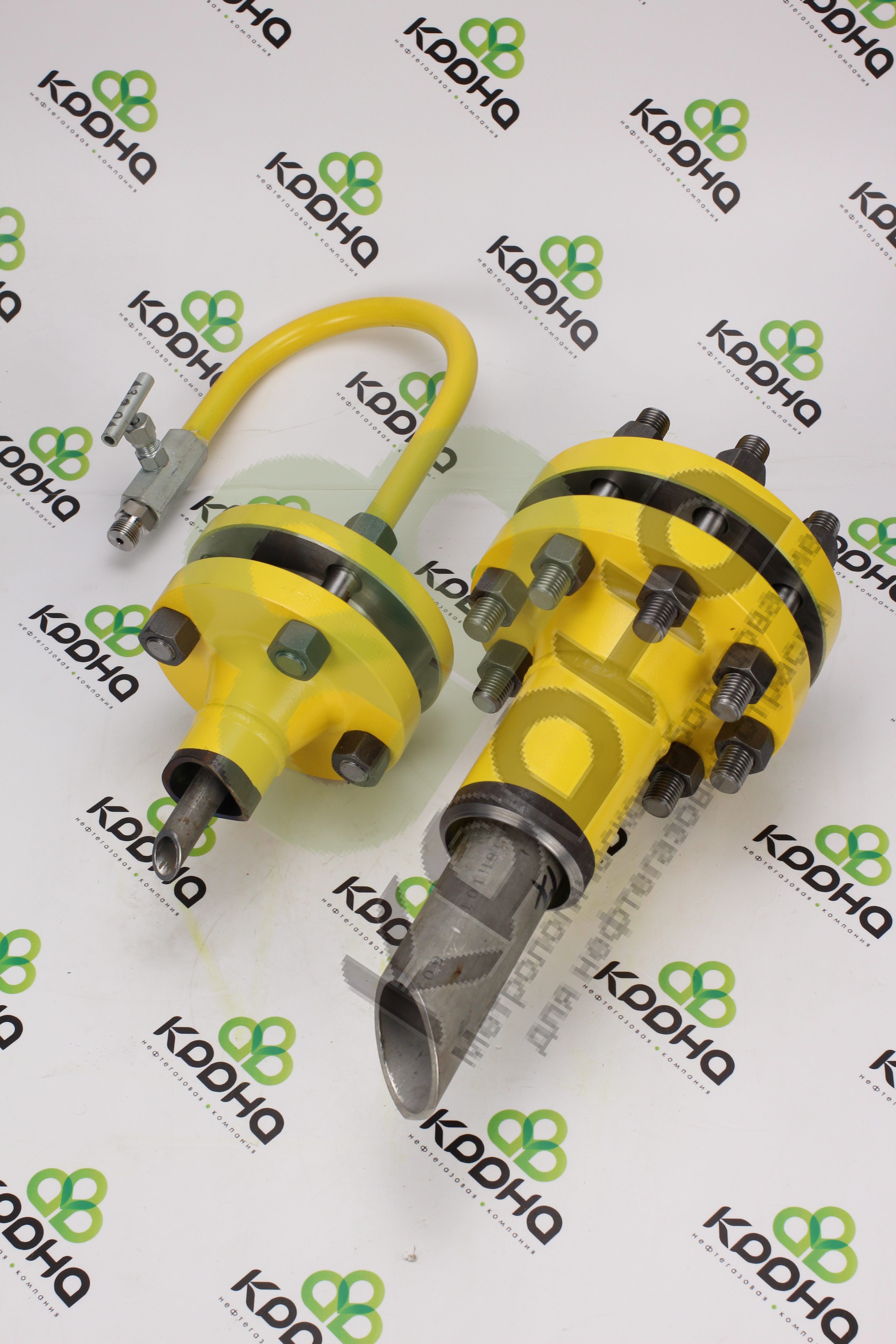

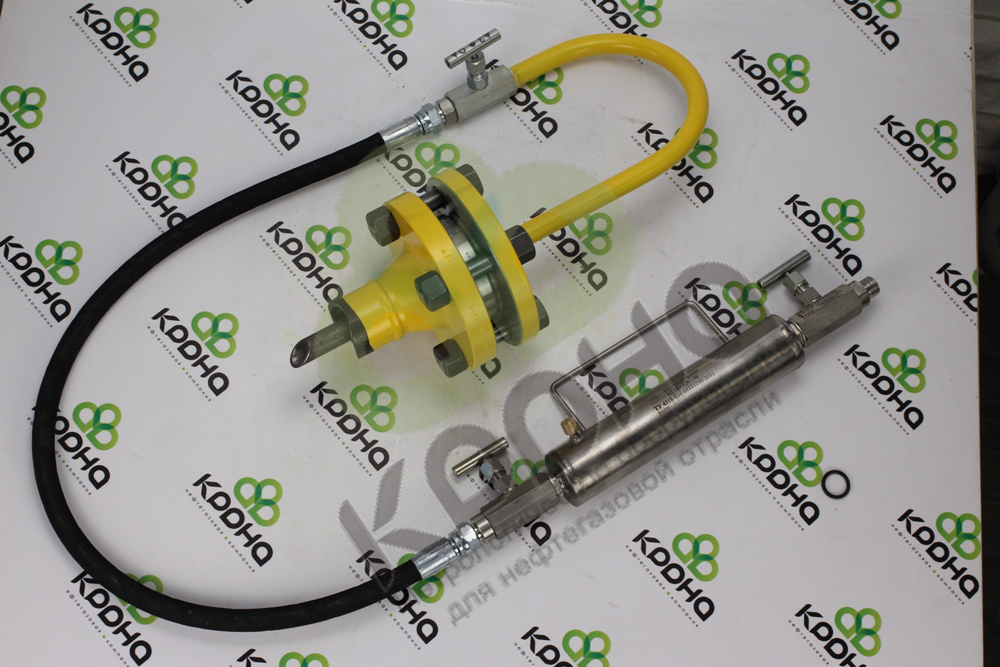

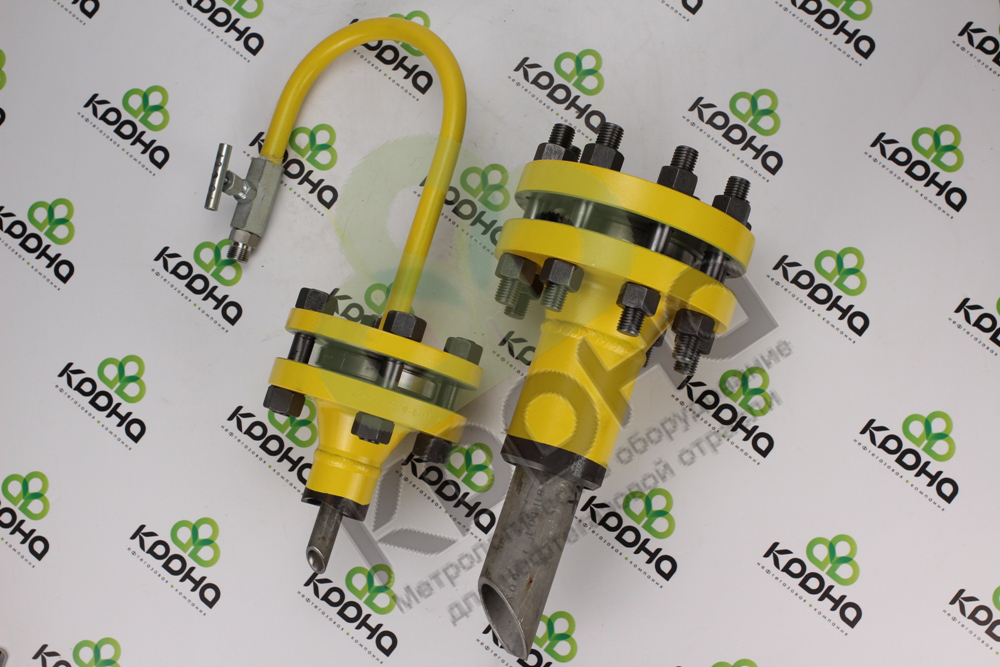

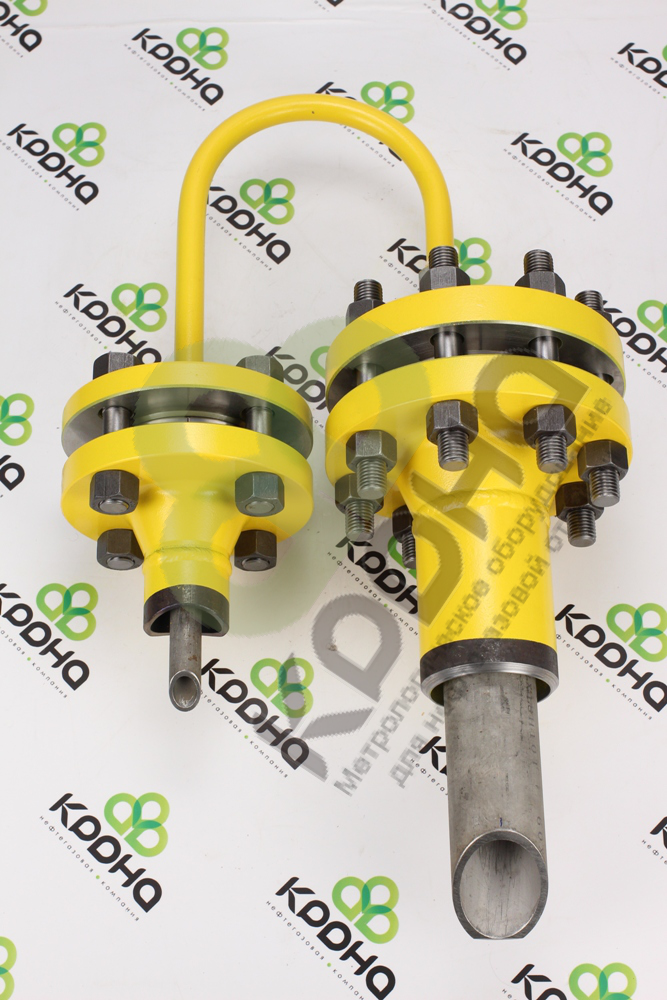

Пробоотборники для газа, устройства отбора газа, пробоотборное устройство газа

Назначение Пробоотборника для газа, устройства отбора газа

устройство отбора газа (пробоотборники для газа) предназначено для отбора проб газа, в том числе и по ГОСТ 31370-2008 из трубопровода с условным диаметром от (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа (по заказу заказчика допускается изготовление устройства отбора газа до 25 МПа).
Узнать цену
x
Добавить в КП

Введите необходимые данные

Комплектация:



Строка для записи в заказ коммерческого предложения:

Произведите выбор...


Задать вопрос
x
Подробное описание

Область применения

Устройство отбора газа (пробоотборники для газа) предназначено для отбора проб газа, в том числе и по ГОСТ 31370-2008 из трубопровода с условным диаметром от (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа (по заказу заказчика допускается изготовление устройства отбора газа до 25 МПа).

✔Также, устройство отбора газа (пробоотборники для газа) является переходником для пробоотборников ручных и автоматических СТАНДАРТ от (DN) 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. на (DN) 50 мм.

Эксплуатационное назначение устройства отбора газа (пробоотборников для газа) — оперативный контроль качества газа.

Функциональное назначение устройство отбора газа (пробоотборники для газа) — ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.

устройство отбора газа (пробоотборники для газа) имеют следующее обозначение:

1. устройство отбора газа ТУ 3667-002-60231190-2011;

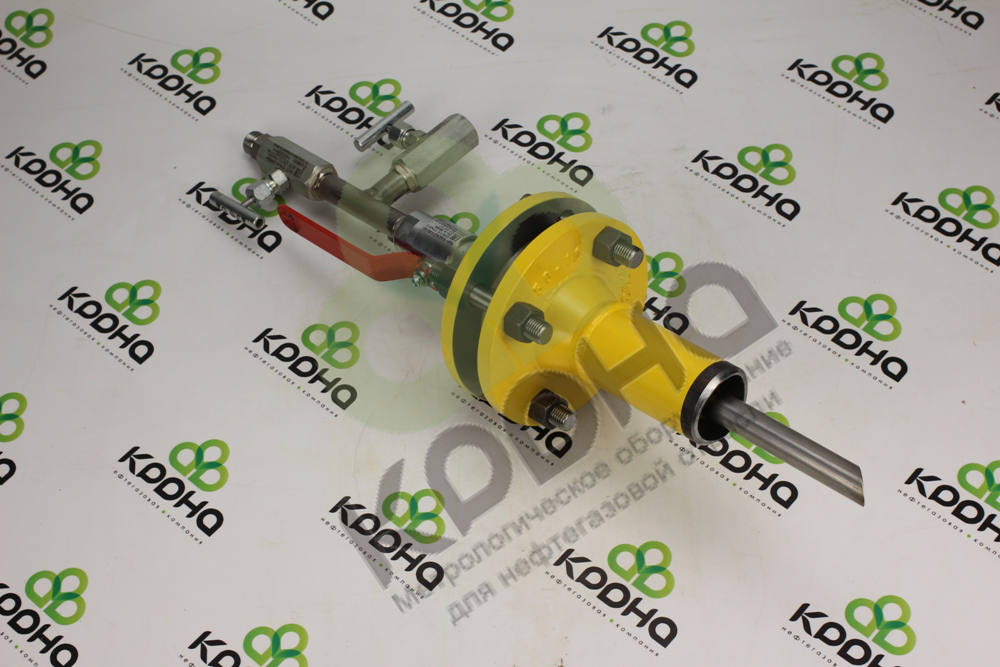

2. устройство отбора газа (с вентилем) ТУ 3667-002-60231190-2011.

Техническое описание устройства отбора газа (пробоотборника для газа)

Окружающая среда:Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа

Климатическое исполнение - в зависимости от комплектации (по требованию заказчика) УХЛ 1 или УХЛ 4.2 по ГОСТ 15150-69Пробоотборники для газа

По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .

Технические характеристики устройства отбора газа (пробоотборника для газа):Пробоотборники для газа, устройства отбора газа

Рабочее давление (PN), МПа "> Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа от 0,2 до 6,3
по заказу допускается изготовление пробоотборное устройства до 25 МПа Пробоотборники для газа, устройства отбора газа
Диаметр трубопровода на месте установки (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.Пробоотборники для газа
Нормативный документ Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газаГОСТ 31370-2008

По заказу потребителя изготовливаются и поставляются пробоотборники ПГО, ПГО-50, ПГО-100, ПГО-400... Пробоотборники для газа, устройства отбора газа

По заказу потребителя изготовливаются и поставляются пробоотборники ПГО из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА... Пробоотборники для газа, устройства отбора газа

Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне. Пробоотборники для газа, устройства отбора газа

Габаритные размеры, масса устройства отбора газа (пробоотборника для газа): Пробоотборники для газа, устройства отбора газа

Обозначение Диаметр условного прохода, DN, мм. Высота зонда, Н, мм. Высота монтажного фланца, L1, мм.
устройство отбора газа - 4040172111
устройство отбора газа - 5050184114
устройство отбора газа - 6565202117
устройство отбора газа - 8080216117
устройство отбора газа - 100100245125
устройство отбора газа - 150150291121
устройство отбора газа - 200200350130
устройство отбора газа - 250250402132
устройство отбора газа - 300300454135
устройство отбора газа - 350350505135
устройство отбора газа - 400400555133
устройство отбора газа - 500500655133
устройство отбора газа - 600600755133
устройство отбора газа - 700700850128
устройство отбора газа - 800800950128
устройство отбора газа - 100010001155133
устройство отбора газа - 120012001355133

Устройство отбора газа (пробоотборники для газа) имеет следующее обозначение: Пробоотборники для газа, устройства отбора газа


«Устройство пробозаборное (для газа) — 250», ТУ 3667-002-60231190-2011, где пробоотборное устройство для газа, пробозаборное устройство для газа
Устройство пробозаборное (для газа) - наименование изделия; пробоотборное устройство для газа, пробозаборное устройство для газа
250 — условный диаметр DN, мм; пробоотборное устройство для газа, пробозаборное устройство для газа, Пробоотборники для газа, устройства отбора газа
ТУ 3667-002-60231190-2011 - номер ТУ. пробоотборное устройство для газа, пробозаборное устройство для газа, Пробоотборники для газа, устройства отбора газа

Материальное исполнение: Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа, пробозаборное устройство для газа
фланцы пробозаборного устройства - сталь 09Г2С; Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа, пробозаборное устройство для газа
пробозаборная трубка - сталь 12Х18Н10Т. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа, пробозаборное устройство для газа

По заказу потребителя допускается изготовление и поставка пробоотборное устройства щелевого типа
из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА и других. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа, пробозаборное устройство для газа

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ Устройства отбора газа (пробоотборника для газа): Пробоотборники для газа, устройства отбора газа

Оперативный контроль качества газа. Пробоотборники для газа, устройства отбора газа

Ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях. Пробоотборники для газа, устройства отбора газа

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ Пробоотборники для газа, устройства отбора газа

Устройство отбора газа (пробоотборник для газа) не имеет электрических цепей и может быть установлен во взрывоопасной зоне. Пробоотборники для газа, устройства отбора газа

СЕРТИФИКАТЫ: Пробоотборники для газа, устройства отбора газа, пробозаборное устройство для газа


1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018г. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 004/2011, ТР ТС 020/2011) №RU Д-RU.АЛ32.В05695 от 10.08.15г. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа
3. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС № RU Д-RU.MO10.В.04433 от 28.12.17г. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа
4. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС N RU Д-RU.HA10.В.01507 от 29.08.2018г. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа
5. СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ 2517-2012 №РОСС RU.АГ35.Н04724 от 06.09.2017г. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа
6. СЕРТИФИКАТ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ № С-ЭПБ.001.ТУ00275 от 03.09.2015г. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа
7. СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ (ТР ТС 012/2011) №ТС С-RU.МЮ62.В.04167 от 15.07.2016г. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа
8. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 032/2013) ЕАЭС_N_RU_Д-RU.АД07.В.04433/20 от 15.10.2020г. Пробоотборники для газа, устройства отбора газа, пробоотборное устройство для газа
