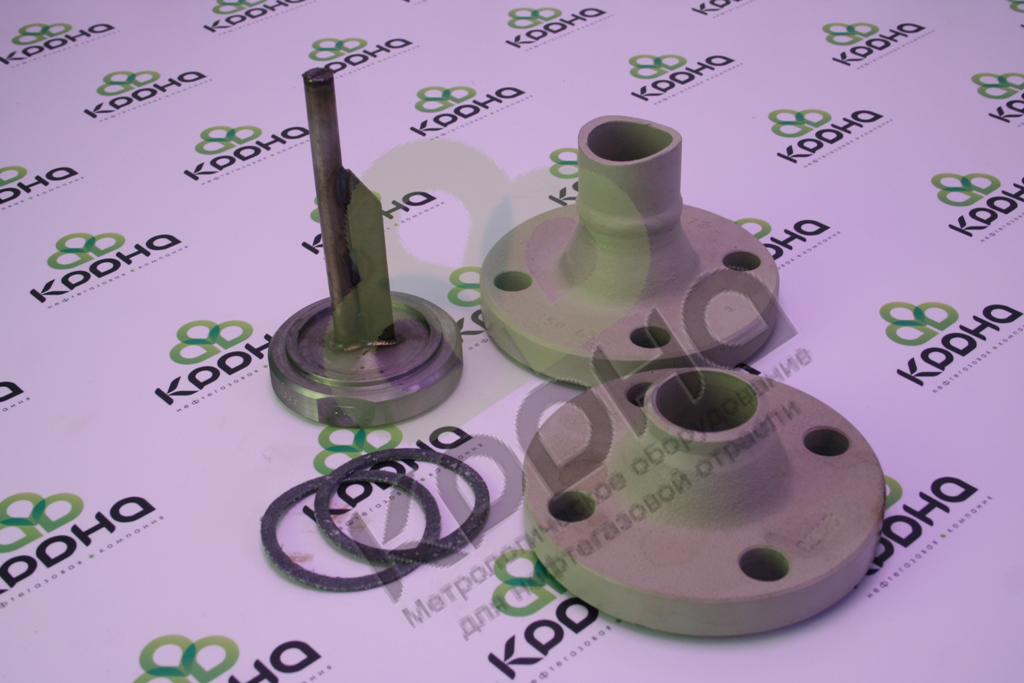

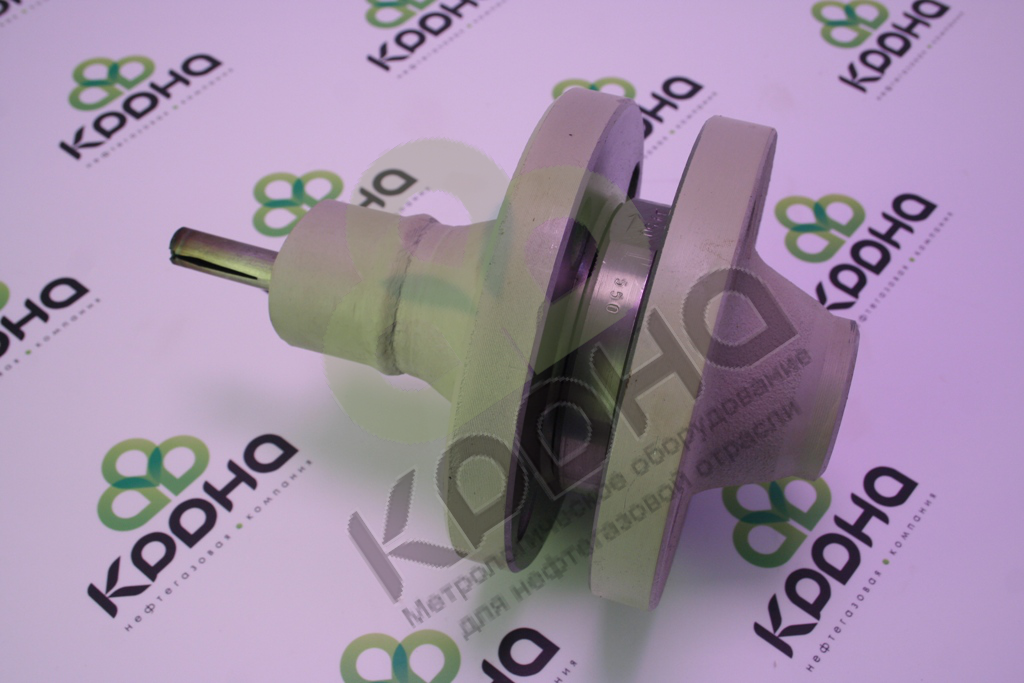

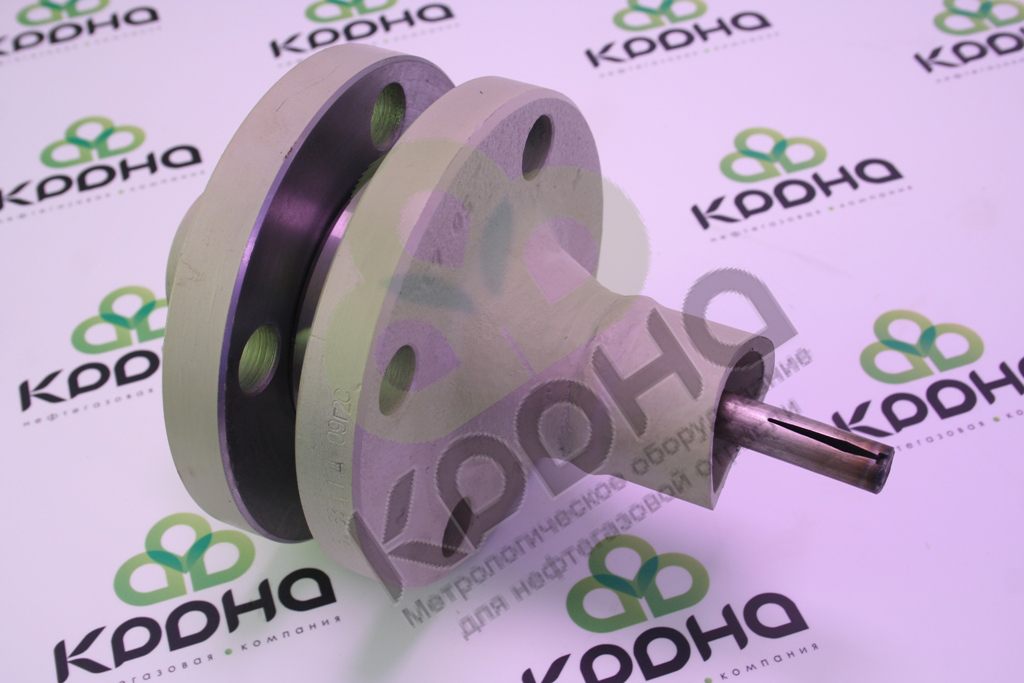

Идет загрузка данных… Устройство пробозаборное щелевого типа ЩПУ предназначено для отбора проб товарной нефти и нефтепродуктов из трубопровода с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа (по заказу заказчика допускается изготовление пробозаборного устройства до 25 МПа) по ГОСТ 2517-2012.
✔Также, пробоотборное устройство щелевого типа ЩПУ является переходником для пробоотборников ручных и автоматических СТАНДАРТ от (DN) 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. на (DN) 50 мм.
Эксплуатационное назначение пробоотборного устройства — оперативный контроль качества перекачиваемой нефти и нефтепродуктов, а также других жидкостей.
Функциональное назначение изделия — ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.
Пробоотборное устройство щелевого типа ЩПУ имеют следующее обозначение:
1. Пробозаборное устройство щелевого типа ЩПУ ТУ 3667-002-60231190-2011;

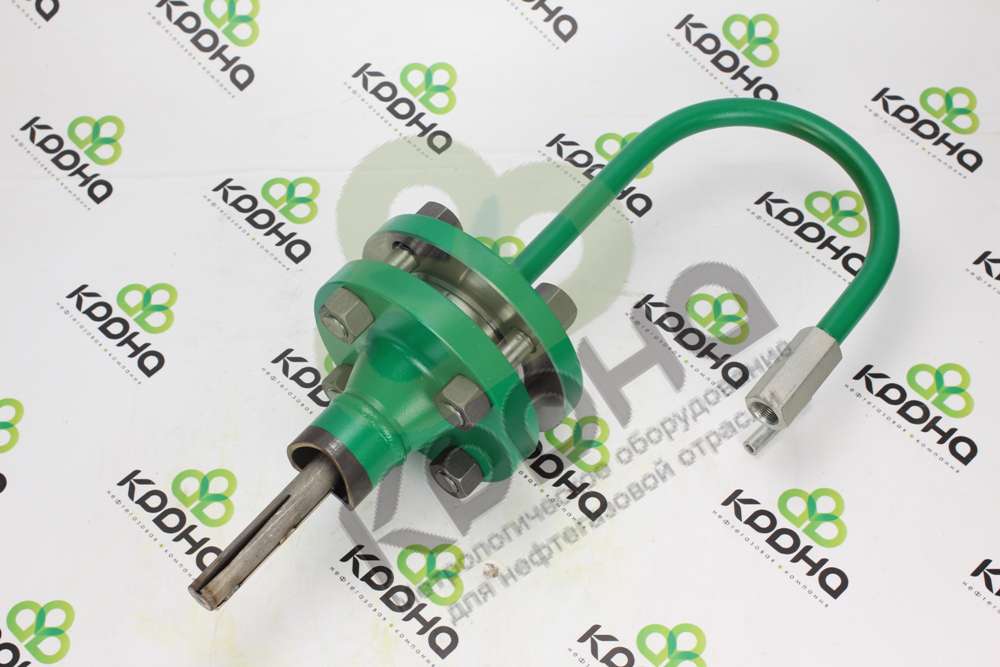

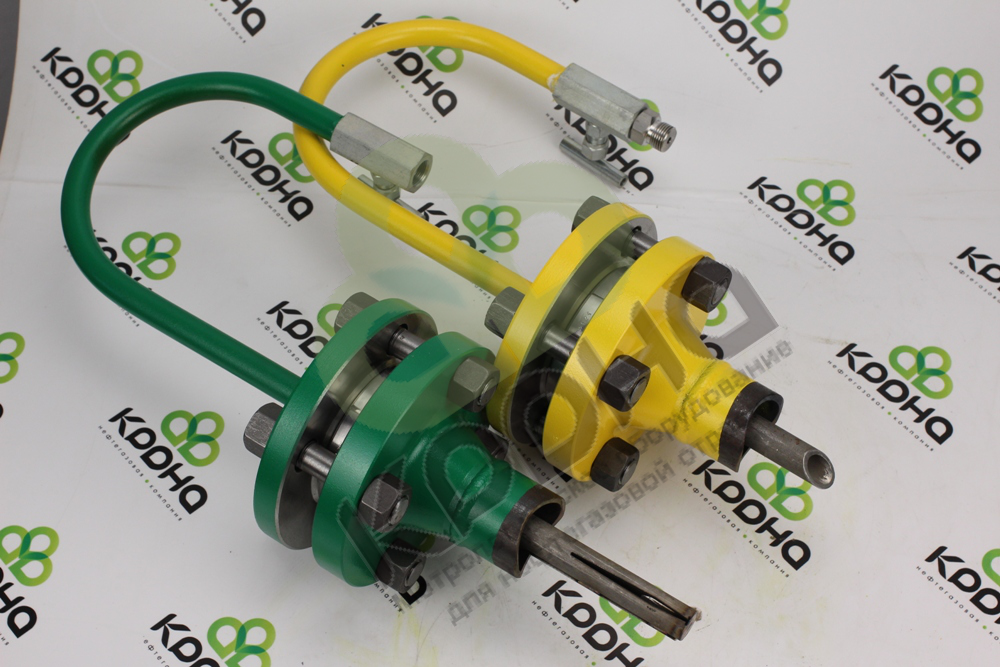

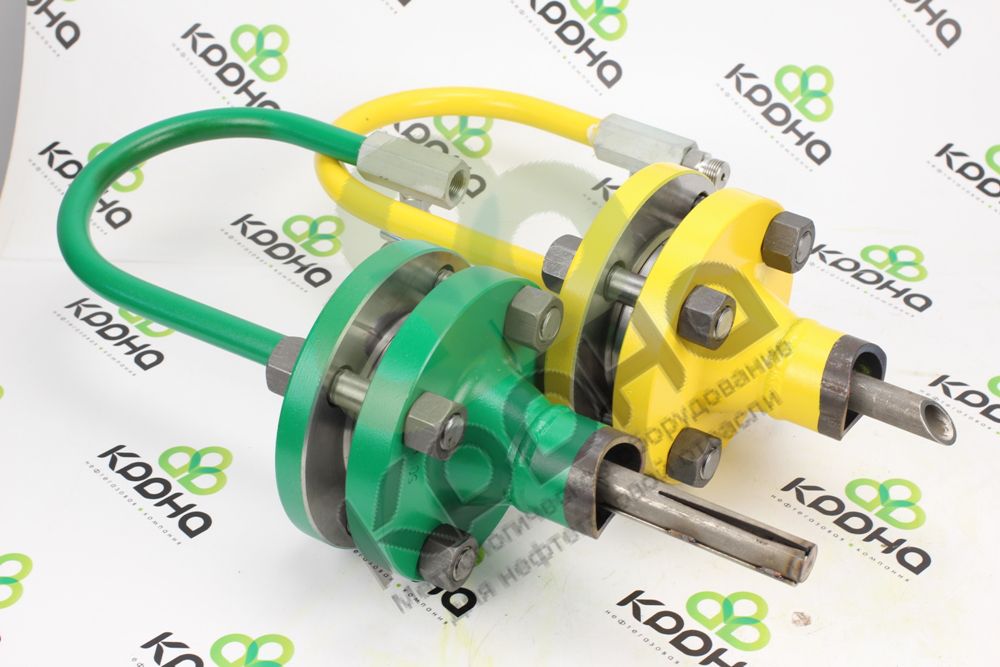

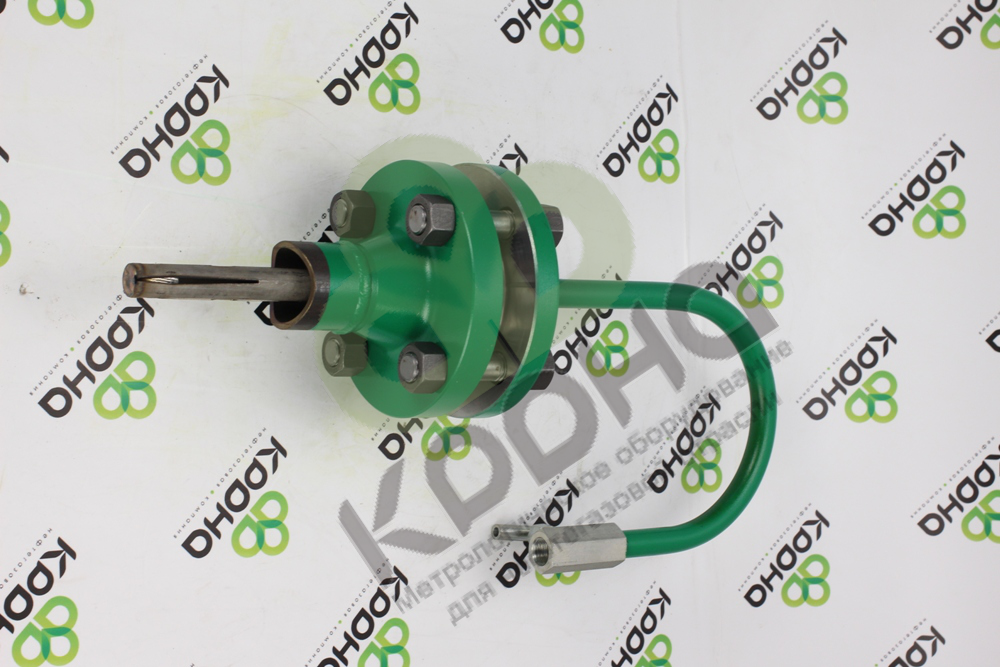

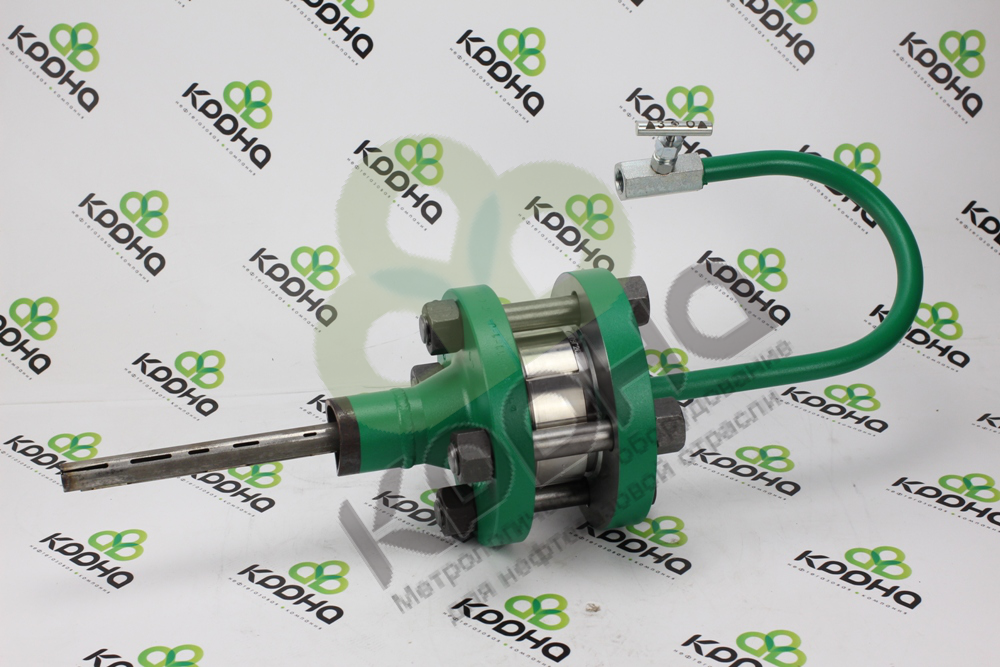

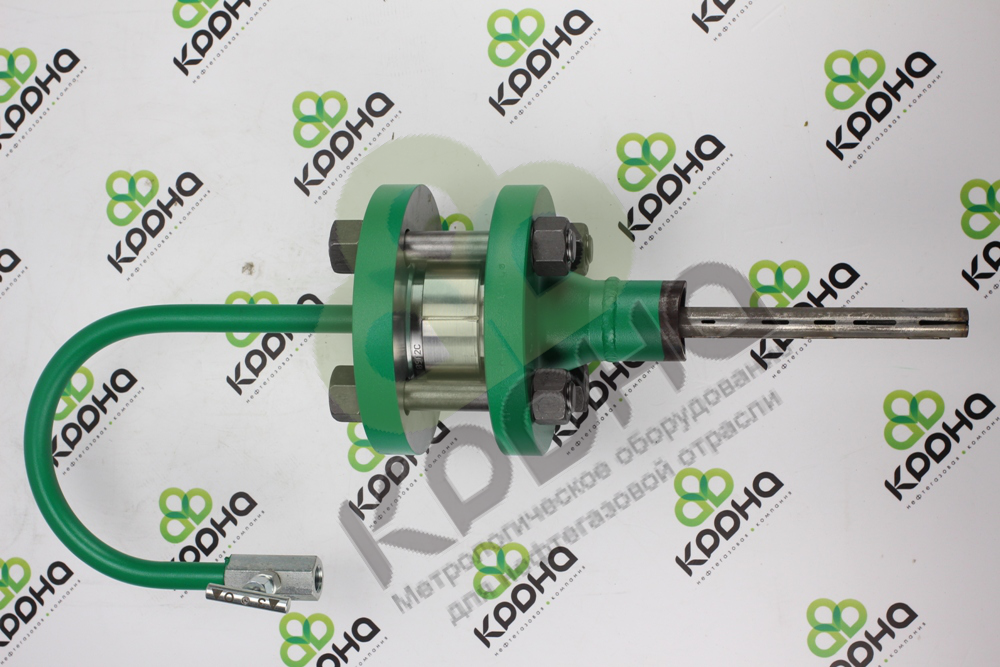

2. Пробозаборное устройство щелевого типа ЩПУ (с вентилем) ТУ 3667-002-60231190-2011.
| Климатическое исполнение - в зависимости от комплектации (по требованию заказчика) УХЛ 1 или УХЛ 4.2 по ГОСТ 15150-69Пробозаборное устройство, ЩПУ |

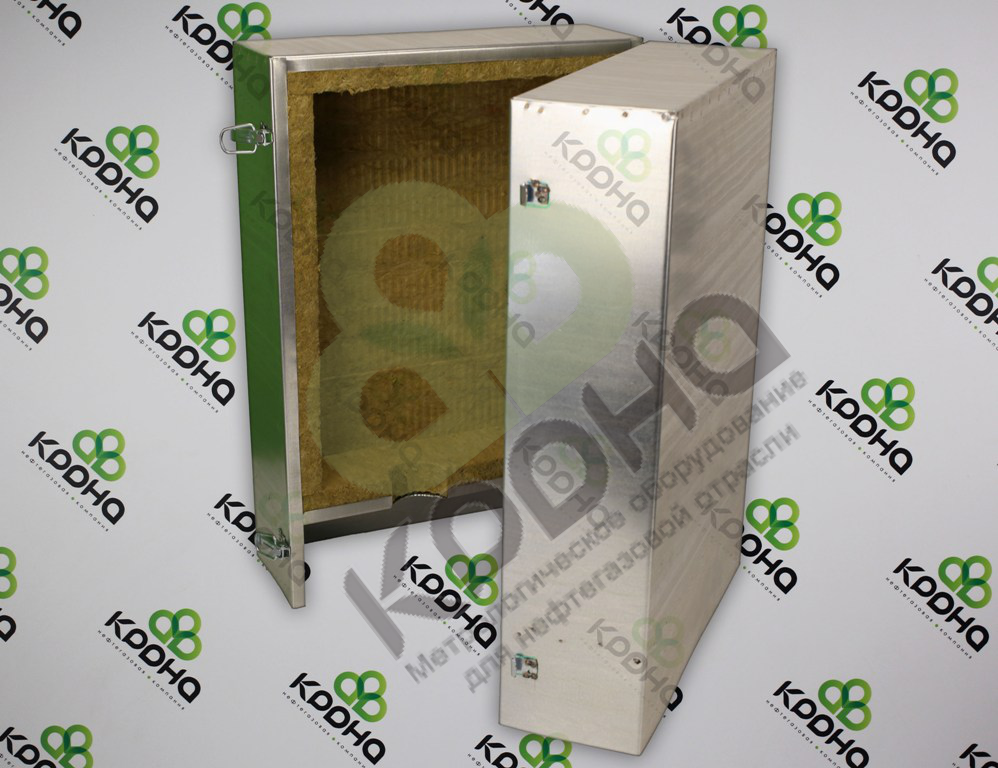

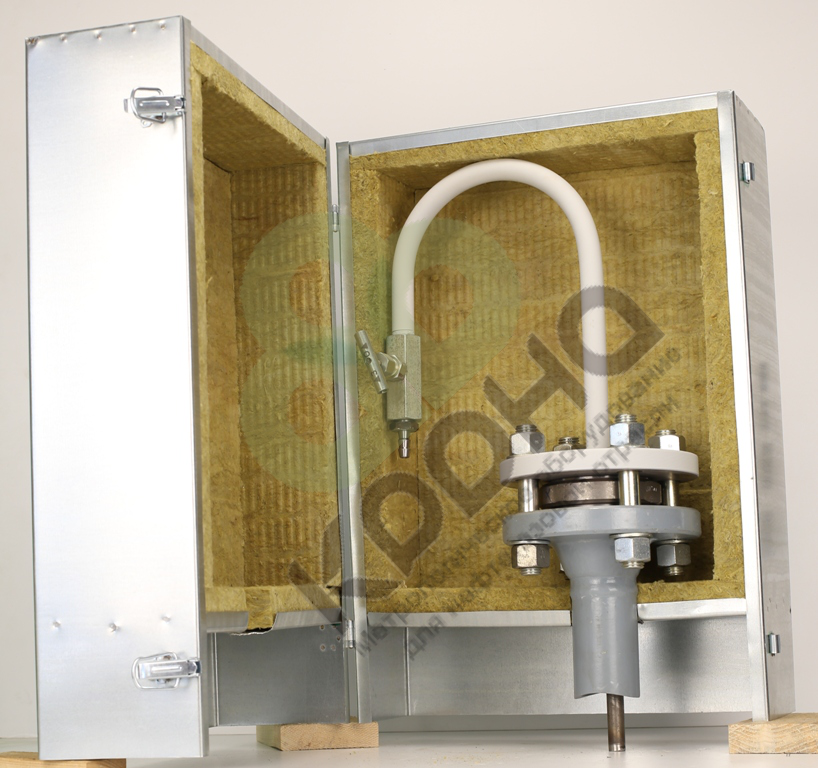

✔По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .
| Рабочее давление (PN), МПа Пробоотборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ, ЩПУ | от 0,2 до 6,3 |
| по заказу допускается изготовление пробоотборное устройства до 25 МПа пробоотборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ | |
| Диаметр трубопровода на месте установки (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.Пробозаборное устройство, ЩПУ | |
| Нормативный документ Пробозаборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ, ЩПУ, ЩПУ, ЩПУ, ЩПУ | ГОСТ 2517-2012 |
✔По заказу потребителя допускается изготовление и поставка баллонов 3000, 4000 см3, 5000 см3, 6000, 7000 см3. Пробозаборное устройство, пробозаборное устройство щелевое, ЩПУ
✔По заказу потребителя допускается изготовление и поставка баллонов из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА. Пробозаборное устройство, пробозаборное устройство щелевое, ЩПУ
Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне. пробоотборное устройство, пробозаборное устройство щелевое, ЩПУ, Пробозаборное устройство
| Обозначение | Диаметр условного прохода, DN, мм. | Высота зонда, Н, мм. | Высота монтажного фланца, L1, мм. | Площадь входного поперечного сечения, S, мм² | Масса кг, не боле | ||
|---|---|---|---|---|---|---|---|
| с одним (1) отв. | с пятью (5) отв. | масса изделия, кг. | масса изделия с комплектом монтажных частей | ||||
| Устройство пробоотборное щелевого типа - 40 | 40 | 172 | 111 | 66,7 | - | 1,63 | 14,6 |
| Устройство пробоотборное щелевого типа - 50 | 50 | 184 | 114 | 89,3 | - | 1,65 | 14,66 |
| Устройство пробоотборное щелевого типа - 65 | 65 | 202 | 117 | 126,9 | - | 1,65 | 14,68 |
| Устройство пробоотборное щелевого типа - 80 | 80 | 216 | 117 | 156,3 | - | 1,67 | 14,72 |
| Устройство пробоотборное щелевого типа - 100 | 100 | 245 | 125 | 194,7 | 150,8 | 1,7 | 14,82 |
| Устройство пробоотборное щелевого типа - 150 | 150 | 291 | 121 | 303,1 | 215,3 | 2,26 | 15,91 |
| Устройство пробоотборное щелевого типа - 200 | 200 | 350 | 130 | 428,8 | 284,9 | 2,38 | 16,21 |
| Устройство пробоотборное щелевого типа - 250 | 250 | 402 | 132 | 536,4 | 350,2 | 2,49 | 16,45 |
| Устройство пробоотборное щелевого типа - 300 | 300 | 454 | 135 | 645,5 | 413,1 | 3,35 | 18,18 |
| Устройство пробозаборное щелевого типа - 350 | 350 | 505 | 135 | 752,5 | 473,8 | 3,56 | 18,61 |
| Устройство пробозаборное щелевого типа - 400 | 400 | 555 | 133 | 839,8 | 530,3 | 4,42 | 20,32 |
| Устройство пробозаборное щелевого типа - 500 | 500 | 655 | 133 | - | 673,3 | 5,06 | 21,59 |
| Устройство пробозаборное щелевого типа - 600 | 600 | 755 | 133 | - | 791,4 | 5,61 | 22,7 |
| Устройство пробозаборное щелевого типа - 700 | 700 | 850 | 128 | - | 911,2 | 6,14 | 23,72 |
| Устройство пробозаборное щелевого типа - 800 | 800 | 950 | 128 | - | 1286,7 | 6,7 | 24,84 |
| Устройство пробозаборное щелевого типа - 1000 | 1000 | 1155 | 133 | - | 1298 | 7,85 | 27,17 |
| Устройство пробозаборное щелевого типа - 1200 | 1200 | 1355 | 133 | - | 1552,6 | 8,97 | 29,41 |
«Устройство пробоотборное щелевого типа — 250», ТУ 3667-002-60231190-2011, где Пробозаборное устройство, пробозаборное устройство щелевое, Пробозаборное устройство щелевое
Устройство пробоотборное щелевого типа - наименование изделия; Пробозаборное устройство, пробозаборное устройство щелевое, Пробозаборное устройство щелевое
250 — условный диаметр DN, мм; Пробозаборное устройство, пробозаборное устройство щелевое, пробоотборное устройство щелевого типа, ЩПУ, ЩПУ -1
ТУ 3667-002-60231190-2011 - номер ТУ. пробоотборное устройство, пробозаборное устройство щелевое, Пробозаборное устройство щелевого типа, ЩПУ, ЩПУ -1, ЩПУ -2, ЩПУ -3

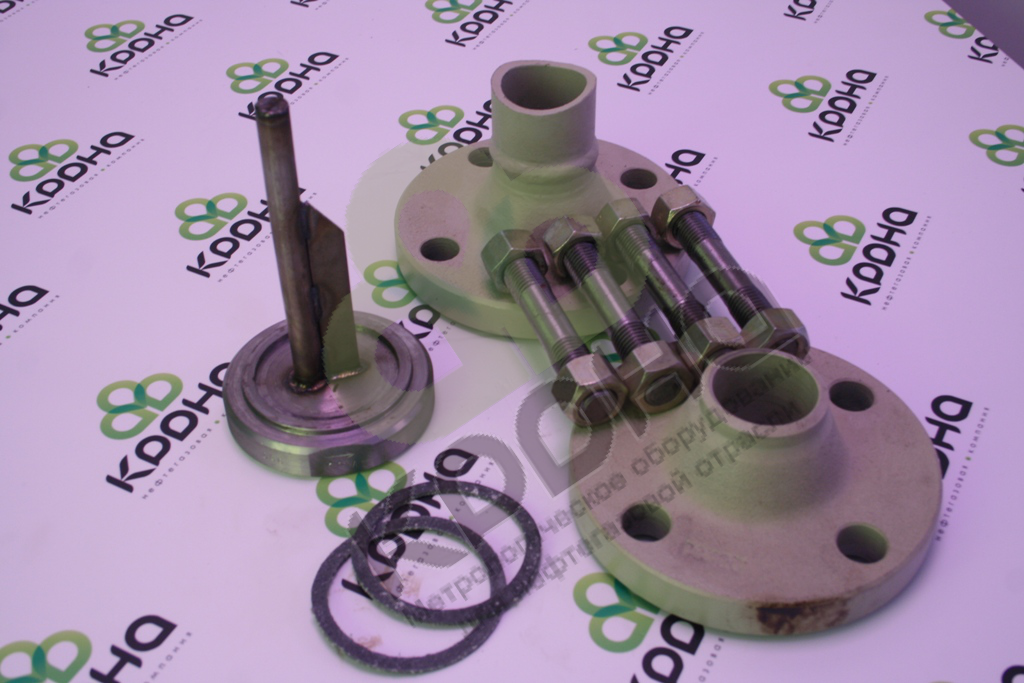

Материальное исполнение: пробоотборное устройство, пробоотборное устройство щелевое, Пробозаборное устройство щелевого типа, ЩПУ, ЩПУ -1, ЩПУ -2, ЩПУ -3
фланцы пробозаборного устройства - сталь 09Г2С; пробоотборное устройство, пробозаборное устройство щелевое, Пробозаборное устройство щелевого типа, ЩПУ, ЩПУ -1, ЩПУ -2, ЩПУ -3

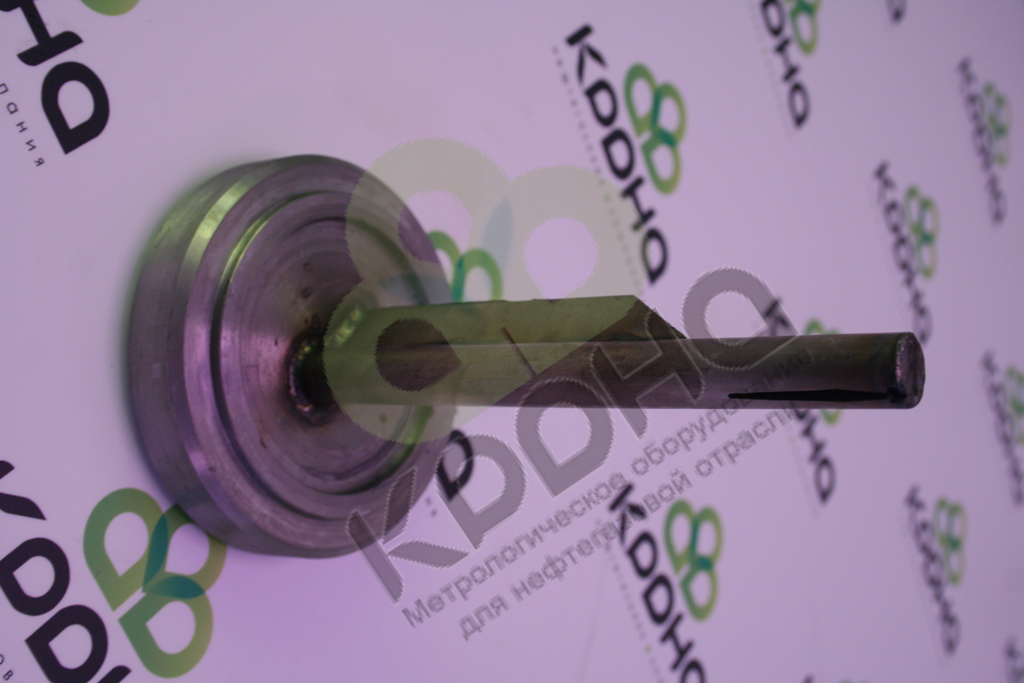

пробозаборная трубка - сталь 12Х18Н10Т. Пробозаборное устройство, пробозаборное устройство щелевое, Пробозаборное устройство щелевого типа, ЩПУ, ЩПУ -1, ЩПУ -2, ЩПУ -3
✔По заказу потребителя допускается изготовление и поставка пробоотборное устройства щелевого типа
из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА и других. Пробозаборное устройство, пробозаборное устройство щелевое, Пробозаборное устройство щелевого типа, ЩПУ, ЩПУ -1, ЩПУ -2, ЩПУ
Оперативный контроль качества перекачиваемой нефти и нефтепродуктов, а также других жидкостей. пробоотборное устройство, пробозаборное устройство щелевое, ЩПУ
Ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях. Пробозаборное устройство, ЩПУ
Пробоотборное устройство ЩПУ (ПУЩТ) не имеет электрических цепей и может быть установлен во взрывоопасной зоне. пробоотборное устройство, пробозаборное устройство щелевое, ЩПУ
1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018г. Пробозаборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 004/2011, ТР ТС 020/2011) №RU Д-RU.АЛ32.В05695 от 10.08.15г. пробоотборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ
3. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС № RU Д-RU.MO10.В.04433 от 28.12.17г. Пробозаборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ
4. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 010/2011) №ЕАЭС N RU Д-RU.HA10.В.01507 от 29.08.2018г. пробоотборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ
5. СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ 2517-2012 №РОСС RU.АГ35.Н04724 от 06.09.2017г. Пробозаборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ
6. СЕРТИФИКАТ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ № С-ЭПБ.001.ТУ00275 от 03.09.2015г. Пробозаборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ
7. СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ (ТР ТС 012/2011) №ТС С-RU.МЮ62.В.04167 от 15.07.2016г. Пробозаборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ
8. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ (ТР ТС 032/2013) ЕАЭС_N_RU_Д-RU.АД07.В.04433/20 от 15.10.2020г. Пробозаборное устройство, пробозаборное устройство щелевое, ЩПУ, ЩПУ, ЩПУ, ЩПУ
