1 СВЕДЕНИЯ ОБ ИЗДЕЛИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ.
1.1 Регулятор расхода МПК 1-0 В-И предназначен для работы в системах и трубопроводах в качестве регулирующего органа, который поддерживает определенный расход жидкости (воды, нефти и нефтепродуктов) в автоматизированной групповой установке типа «Спутник» и других автоматизированных установках.
1.2 Регулятор расхода МПК 1-0 В-И имеет следующее обозначение:
«Регулятор расхода МПК 1-0 В-И, ТУ 3667-012-60231190-2011», где
Регулятор расхода МПК 1-0 В-И — наименование и обозначение изделия;
ТУ 3667-012-60231190-2011 — номер настоящих ТУ.
1.3 Основные характеристики устройства указаны в таблице 1.
Описание к характеристикам
| Наименование показателя | Значение |
|---|---|
| Рабочее давление, МПа | 4,0 |
| Пропускная способность | 1200 м3 |
| Перепад давления на мембране регулятора, МПа | |
| на открытие | 0,11÷0,13 |
| на закрытие | 0,03÷0,04 |
| Габаритные размеры, мм, не более | 280х370х175 |
| Масса, кг, не более | 16 |
| Температура окружающего воздуха, ºС | |
| Относительная влажность при температуре 20 ºС, %, не более | 80 |
| Условный проход, DN | 70 мм |
3 КОМПЛЕКТНОСТЬ
3.1 Комплект поставки согласно таблицы 2.
Таблица 2
| № п/п | Наименование | Кол., шт. | Примечание |
| 1 | Регулятор расхода | 1 | |
| 2 | Комплект ЗИП: мембрана, пружина, шпилька, кольцо | По требованию заказчика | |
| Эксплуатационные документы | |||
| 3 | Регулятор расхода Паспорт. | 1 | |

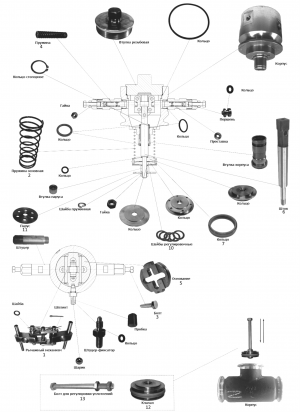

| Номер позиции по чертежу | Наименование | Код запчасти | Фото |
|---|---|---|---|
| Пружина МПК10В 75-40 | МПК10В 75-40 | ||
| Втулка резьбовая МПК10В 77-03 | МПК10В 77-03 | ||
| Кольцо МПК10В 75-37 | МПК10В 75-37 | ||
| Корпус МПК10В 77-01 | МПК10В 77-01 | ||
| Кольцо МПК10В 75-35 | МПК10В 75-35 | ||
| Поршень МПК10В 70-21 | МПК10В 70-21 | ||
| Кольцо МПК10В 75-36 | МПК10В 75-36 | ||
| Проставка МПК10В 70-40 | МПК10В 70-40 | ||
| Втулка корпуса МПК10В 77-02-01 | МПК10В 77-02-01 | ||
| Шток МПК10В 77-06 | МПК10В 77-06 | ||
| Кольцо МПК10В 75-10-02 изм.2 | МПК10В 75-10-02 изм.2 | ||
| Кольцо МПК10В 003-75-60 | МПК10В 003-75-60 | ||
| Кольцо МПК10В 75-10-01 изм.2 | МПК10В 75-10-01 изм.2 | ||
| Шайбы регулировочные МПК10В 003-77-10 | МПК10В 003-77-10 | ||
| Кольцо МПК10В 75-10 изм.2 | МПК10В 75-10 изм.2 | ||
| Гайка МПК10В 70-31 | МПК10В 70-31 | ||
| Шайба пружинная МПК10В 70-42 | МПК10В 70-42 | ||
| Втулка паруса МПК10В 77-11-01 | МПК10В 77-11-01 | ||
| Кольцо МПК10В 75-34-01 | МПК10В 75-34-01 | ||
| Пружина основная МПК10В 77-39 | МПК10В 77-39 | ||
| Кольцо МПК10В 75-38 | МПК10В 75-38 | ||
| Гайка МПК10В 70-31-01 | МПК10В 70-31-01 | ||
| Кольцо стопорное МПК10В 77-29 | МПК10В 77-29 | ||
| Парус МПК10В 77-11 | МПК10В 77-11 | ||
| Штуцер МПК10В 70-20 | МПК10В 70-20 | ||
| Основание МПК10В 70-05 | МПК10В 70-05 | ||
| Болт МПК10В 77-30 | МПК10В 77-30 | ||
| Пробка МПК10В 70-24 | МПК10В 70-24 | ||
| Кольцо МПК10В 75-35 | МПК10В 75-35 | ||
| Штуцер фиксатор МПК10В 77-23 | МПК10В 77-23 | ||
| Рычажный механизм МПК10В 003-77-01 | МПК10В 003-77-01 | ||
| Шплинт МПК10В 70-44 | МПК10В 70-44 | ||
| Шайба МПК10В70-41 | МПК10В70-41 | ||
| Шарик МПК10В 70-45 | МПК10В 70-45 | ||
| Болт для регулирования уплотнений МПК10В 003-80-20 | МПК10В 003-80-20 | ||
| Клапан МПК10В 003-77-00 | МПК10В 003-77-00 | ||
| Корпус МПК15 000-04-00 | МПК15 000-04-00 |

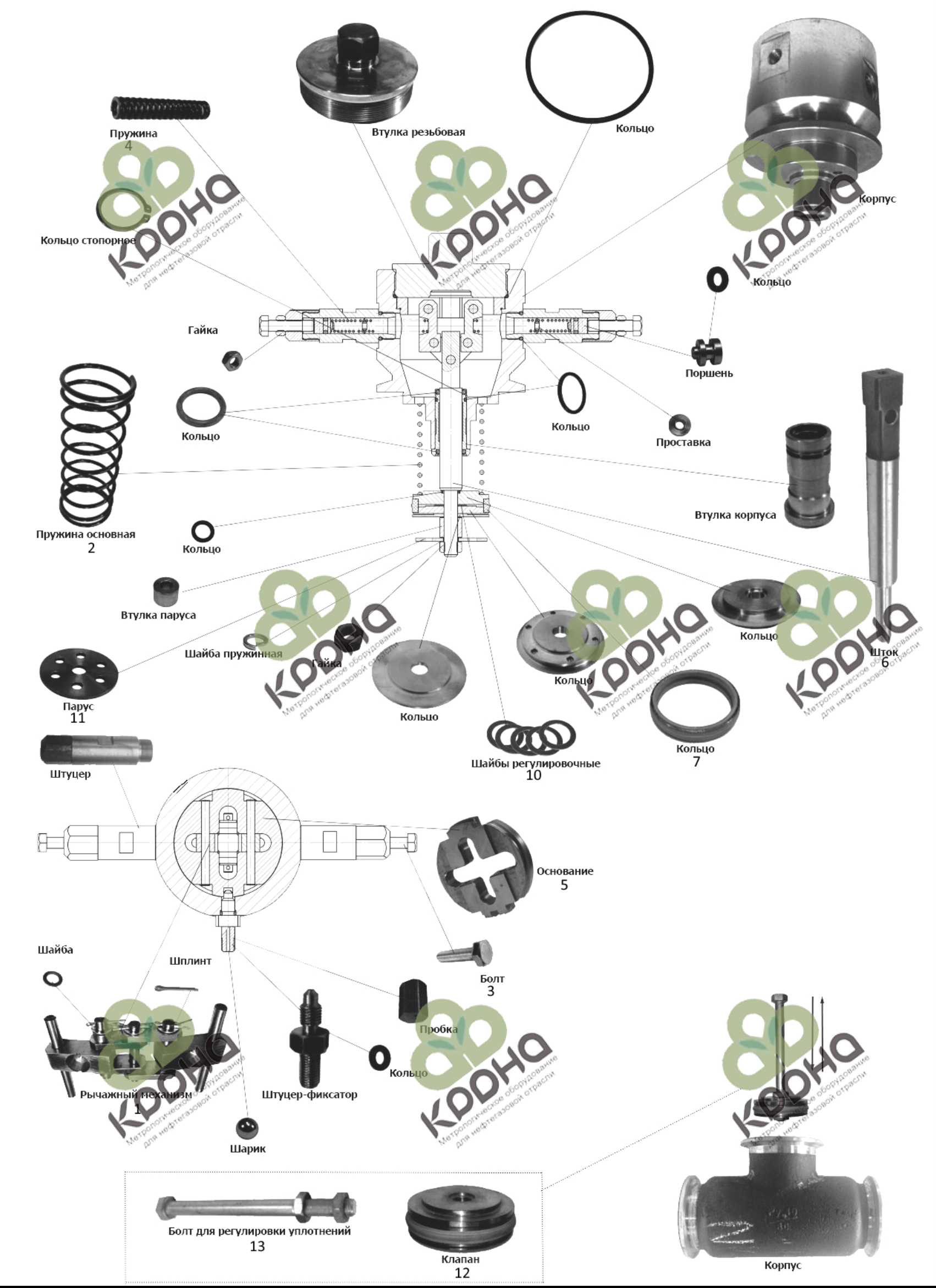

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ.
Рычаги поджимают шток 6 с помощью пружин 4 . Усилие воздействия пружин 4 регулируется их сжатием с помощью болтов 3.
В исходном, закрытом, положении "затворная часть" удерживается за счет усилия пружины 9 и рычажно-пружинного механизма (состоящего из основания 5, штока 6, рычажного механизма 1, пружин 4 и болтов 3).
При достижении перепада давления на входе и на выходе регулятора до заданной пружиной 9 и пружинами 4 величины 0,1...0,13 МПа (1,0...1,3 кгс/см2) шток 6 (в месте с "затворной частью") смещается и открывает клапан регулятора, при этом энергия потока жидкости, протекающего через отверстие корпуса регулятора, перемещает клапан в открытое положение и с помощью рычажно-пружинного механизма и паруса 11 фиксирует его в открытом положении. Клапан регулятора в таком положении полностью открыт.
По мере сброса жидкости из сепаратора автоматизированной групповой установке типа «Спутник» перепад давления снижается и при уменьшении суммарного усилия, действующего на поршень от потока жидкости и от рычажно-пружинного механизма, до значений меньше усилия возвратной пружины 9 ,клапан перемещается в закрытое положение и фиксируется с помощью рычажно-пружинного механизма.
Регулировка величины перепада давления на открывание и закрывание клапана регулятора осуществляется с помощью болтов 3 путем синхронного ослабления или подтягивания пружин 4.
Для обеспечения работы регулятора на высокодебитных скважинах с высоким газовым фактором рекомендуется устанавливать максимальный условный проход. Это достигается снятием детали парус 11.
Изготовителем ведется постоянная работа по улучшению конструкции. Возможны изменения состава и комплектности, не влияющие на работу изделия.
Установка регулятора расхода
В н и м а н и е !!!Стрелка на корпусе (штатном месте установки регулятора расхода) должна обязательно быть направлена по направлению потока в замерной линии. В случае если стрелка направлена в противоположную сторону направлению потока в замерной линии, необходимо установить корпус стрелкой по направлению потока, как это и требуется согласно всех руководящих и эксплуатационных документов.
Проверка работоспособности регулятора расхода
Установить регулятор расхода на любую устойчивую площадку вертикально, входом к верху. Надавить на шток 6. Шток должен ходить в корпусе без заеданий, при этом рабочий ход поршня должен составлять 30 мм. Шток с "затворной частью" должен страгиваться при приложенном к нему усилии около 60 кг. передвигаться без заеданий на величину рабочего хода (доходить до открытого положения), после снятии усилия шток должен возвращаться в исходное положение.
Регулировка уплотнения по седлу
Регулировку проводить непосредственно на месте установки регулятора.
Подогнать кольцо 2 к седлу с помощью регулировочных шайб 10. Для этого снять клапан 7 с штока и установить (зажать с усилием) его на болт для регулировки уплотнений 8. В случае если клапан входит в седло с трудом нужно добавить регулировочную шайбу требуемой толщины. Если клапан проваливается в седло нужно удалить регулировочную шайбу. В идеале клапан должен входить в седло с натягом 1 – 1,5 кг. Болт для регулировки уплотнений во время примерки располагают строго соосно горловине корпуса.
Запуск автоматизированной групповой установки.
Установив регулятор расхода на трубопровод необходимо заполнить систему. Установить ПСМ на большую по дебиту в данной автоматизированной групповой установке типа «Спутник» скважину. " скважину. Когда перепад давления достигнет значения (0,8-1,2 кг/см2) регулятор расхода откроется. При снижении перепада давления до (0,4...0,2 кг/см2) регулятор закроется.
При необходимости нужно произвести окончательную подстройку в автоматизированной групповой установке типа «Спутник».
Настроить перепад на закрытие 0,2 – 0,3 кг/см2, не обращая на перепад открытия. Для увеличения перепада закрытия синхронно выкрутить болты 3, для уменьшения перепада закрытия закрутить. При открытии и закрытии должны быть слышны щелчки.
Если регулятор не закрывается нужно закрыть его приоткрыв заслонку.
Если регулятор расхода не открывается (перепад растет очень медленно или перестает увеличиваться не достигая установленной величины, может появится шум в регуляторе расхода из за утечек). Такая ситуация возникает если пропускает клапан. При такой ситуации необходимо демонтировать регулятор. После демонтажа следует проверить целостность поверхности седла и уплотнения, правильность регулировки уплотнения по седлу. После устранения неисправности регулятор можно вновь запускать в эксплуатацию.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.
При проведении работ необходимо соблюдать меры безопасности в соответствии с требованиями: ПБ 08-624 «Правила безопасности в нефтяной и газовой промышленности», с общими требованиями безопасности при погрузочно-разгрузочных работах по ГОСТ 12.3.009.
Техника безопасности при эксплуатации обеспечивается конструкцией устройства и соблюдением требований к монтажу и эксплуатации.
К работе по монтажу, проверке и эксплуатации устройства допускаются лица, имеющие необходимую квалификацию.
Устройство в процессе изготовления и эксплуатации не токсично и не выделяет химически вредные вещества в окружающую среду.
Не допускается утечка рабочей среды из соединения и уплотнителя в атмосферу.
Конструкция устройства должна исключать попадание в воздух рабочей зоны и окружающей среды вредных и опасных веществ в концентрации более допустимой чем указано в ГОСТ 12.1.005 и ГОСТ 12.1.007.
РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ, ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие регулятора расхода МПК 1-0 В-И требованиям ТУ 36671-012-60231190-2011 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, указанных в настоящих технических условиях.
Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию.
Гарантийный срок хранения — 18 месяцев со дня изготовления регулятора.
КОНСЕРВАЦИЯ
Временная противокоррозийная защита устройства выполнена согласно технологической документации.
Срок защиты без переконсервации — 3 года.
