Всасывающий поршневой пробоотборник ВПП-300 предназначенный для отбора проб из фонтанирующих и не фонтанирующих нефтяных, газовых и пьезометрических водяных скважин.
Область применения пробоотборника ВПП-300 - скважины, обсаженные лифтовыми и насосно-компрессорными трубами, обсадными колоннами с рабочим давлением до 30 МПа и температурой до 100°С. Спуск пробоотборника в скважину производится через лубрикатор. Закрытие клапанов камеры отбора проб (приемной камеры) обеспечивается пъезоприводом с масляным реле.

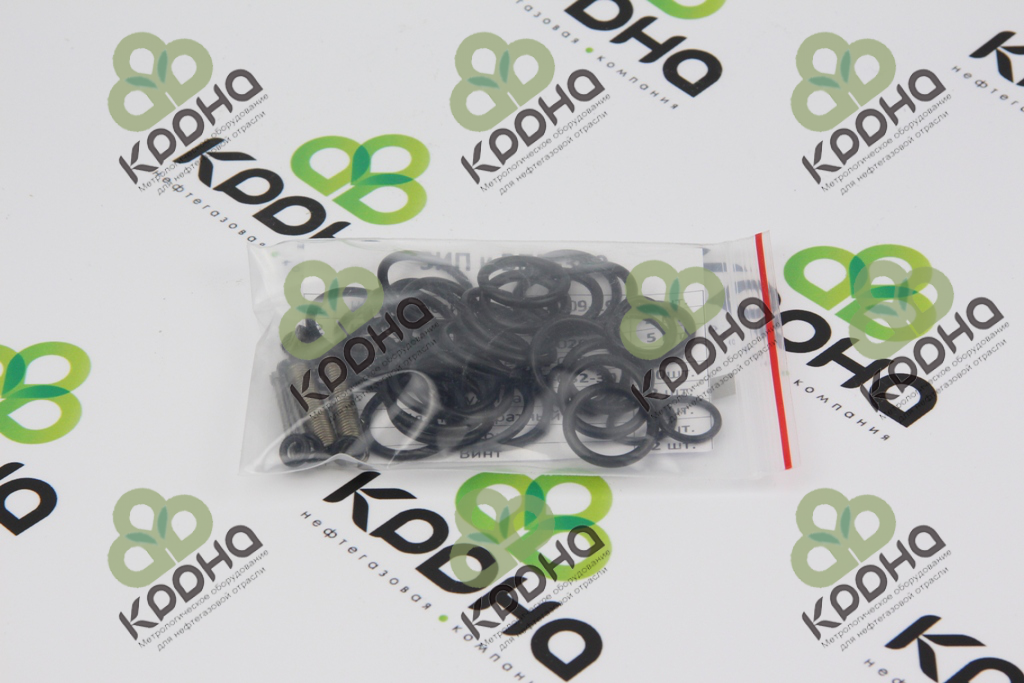

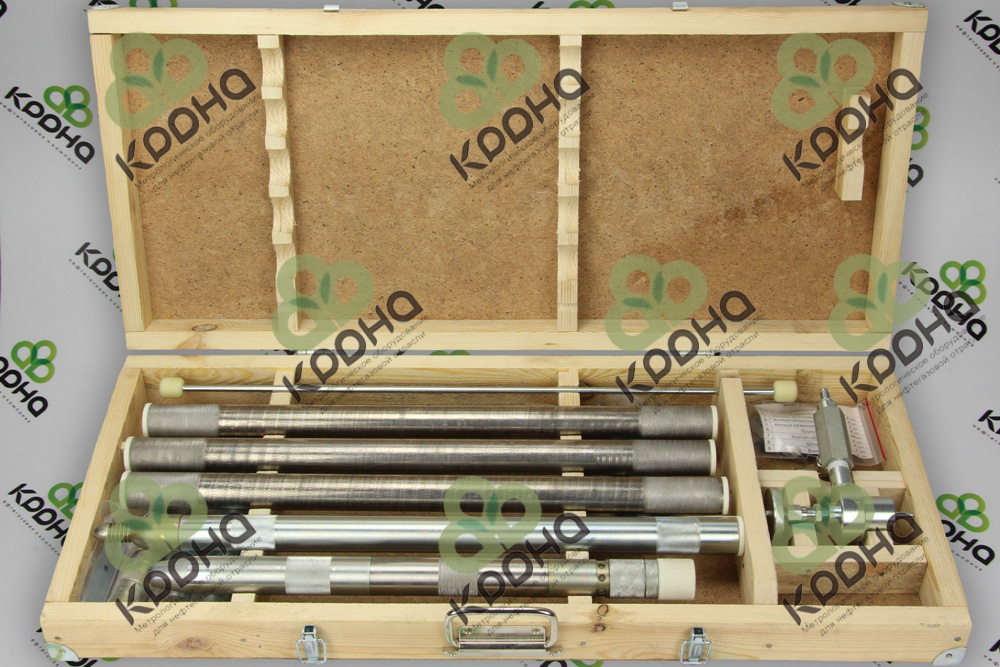

Идет загрузка данных… Комплектация:
Строка для записи в заказ коммерческого предложения:
Идет загрузка данных… Всасывающий поршневой пробоотборник ВПП-300 - пробоотборник глубинный предназначенный для отбора проб из фонтанирующих и нефонтанирующих нефтяных, газовых и пьезометрических водяных скважин.
Область применения пробоотборника глубинного ВПП-300 - скважины, обсаженные лифтовыми и насосно-компрессорными трубами, обсадными колоннами с рабочим давлением до 30 МПа и температурой до 100°С. Спуск пробоотборника в скважину производится через лубрикатор. Закрытие клапанов камеры отбора проб (приемной камеры) обеспечивается пъезоприводом с масляным реле.
| Наименование характеристики | Показатели ВПП-300 |
|---|---|
| Отбор отбираемой пробы, не менее, см³впп-300, впп-300, впп-300, впп-300, впп-300, | 300 |
| Давление рабочей среды, не более, МПа Пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный | 30 |
| Температура рабочей среды, ºС Пробоотборник глубинный, ВПП-300, ВПП 300 пробоотборник скважинный | Не более 100 |
| Климатическое исполнение по ГОСТ 15150 Пробоотборник глубинный, ВПП-300, ВПП-300, пробоотборник ВПП | О, категория размещения - 5 |
| Габаритные размеры, мм Пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный, ВПП-300 диаметр Пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный, пробоотборник ВПП длина Пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный, пробоотборник ВПП | 38 1800 |
| Масса, кгвпп-300, впп-300, впп-300, впп-300, пробоотборник устьевой, пробоотборник скважинный, пробоотборник ВПП | 9 |
| Средняя наработка на отказ, ч. Пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный | 2500 |
| Среднее время восстановления работоспособности, ч. впп-300, впп-300, впп-300, впп-300, впп-300,впп-300, впп-300, впп-300 | 4 |
| Срок службы, не менее, лет Пробоотборник глубинный, впп-300, впп-300, впп-300, впп-300, впп-300,впп-300, впп-300, впп-300 | 6 |
1. Маркировку наносят на табличку или ярлык (этикетку), выполненной фотохимическим способом или методом электрохимического травления или другим способом, который позволяет сохранить данные в течении всего срока эксплуатации. Место расположения маркировки указывается в конструкторской документации.
2. Маркировка содержит: Пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный, впп-300, впп-300, впп-300, впп-300, впп-300, впп-300, впп-300
-наименование предприятия-изготовителя или его товарный знак; Пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный
-условное обозначение изделия; впп-300, впп-300, впп-300, впп-300, впп-300
-обозначение технических условий; Пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный, впп-300, впп-300, впп-300, впп-300, Пробоотборник глубинный
-заводской номер; впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный,впп-300, впп-300, впп-300, впп-300
-год выпуска. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный,впп-300, впп-300, впп-300, впп-300
3. На камере масляной нанесена надпись с указанием шифра изделия и заводского номера, на балластных камерах — заводской номер и порядковый номер (1, 2, 3) камеры, на гидросопротивлениях нанесены цифры, соответствующие длине капилляра в метрах (1,5 — 3 — 5). Пробоотборник глубинный, пробоотборник устьевой, пробоотборник скважинный
4. Транспортная маркировка тары производиться с влагостойкой краской в соответствии с ГОСТ 14192. впп-300, впп-300, впп-300, впп-300, впп-300, Пробоотборник глубинный
| Наименование характеристики | Показатели ВПП-300 |
|---|---|
| Отбор отбираемой пробы, не менее, см³ впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300 | 300 |
| Давление рабочей среды, не более, МПавпп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный | 30 |
| Температура рабочей среды, ºС впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, впп-300 | Не более 100 |
| Климатическое исполнение по ГОСТ 15150впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300 | О, категория размещения - 5 |
| Габаритные размеры, мм впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, впп-300, впп-300 диаметрвпп-300, впп-300, впп-300, впп-300, впп-300,, пробоотборник глубинный, пробоотборник глубинный, впп-300 длинавпп-300, впп-300, впп-300, впп-300, впп-300, , пробоотборник глубинный, пробоотборник глубинный, впп-300 | 38 1800 |
| Масса, кгвпп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300 | 9 |
| Средняя наработка на отказ, ч. впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, впп | 2500 |
| Среднее время восстановления работоспособности, ч. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный | 4 |
| Срок службы, не менее, летвпп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, впп-300 | 6 |

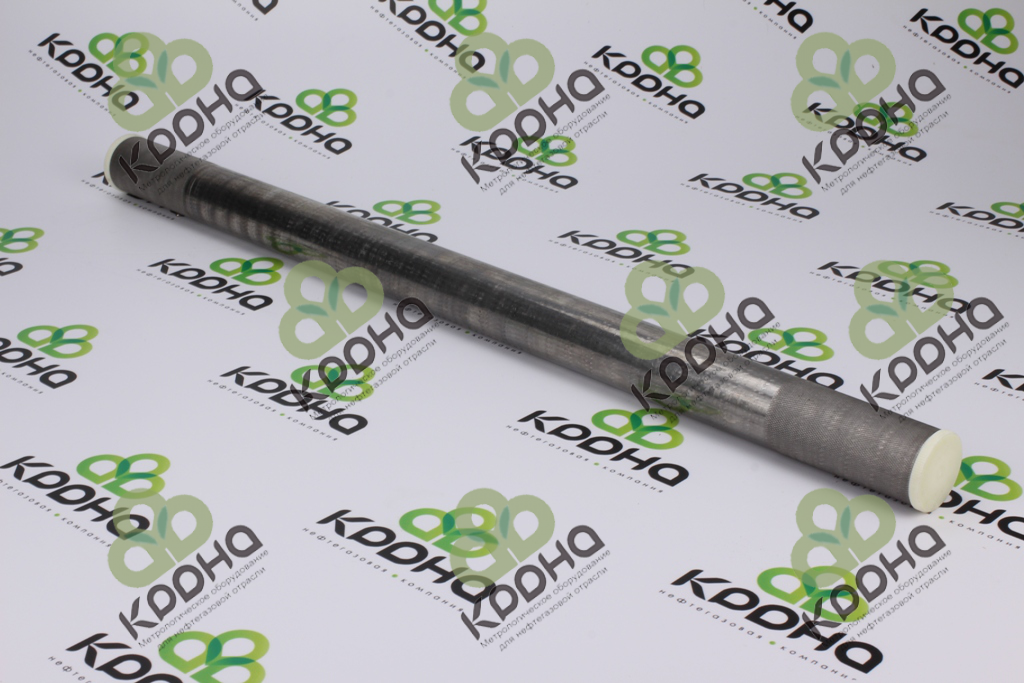

1. Пробоотборник ВПП-300 (приложение А, рисунок 1) состоит из следующих основных узлов:впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300
- камеры приемной 10 с поршнем разделительным 9 и сопротивлением гидравлическим 3;впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300
- форклапана 7; впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300, впп-300, пробоотборник глубинный, впп-300
- пъезопривода с масляным реле. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300, впп-300, пробоотборник глубинный, впп-300

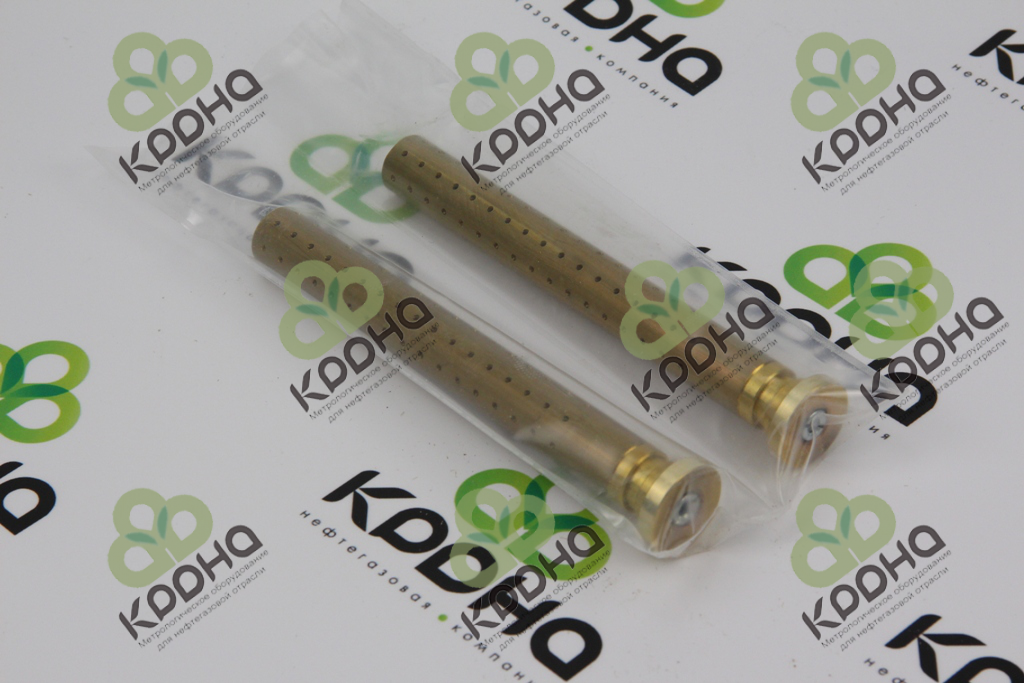

2. Кроме того, в пробоотборник ВПП-300 входит камера балластная 13 с иглой запорной 14, В корпусе фильтра 6 расположены отверстия с сеткой, через которые пластовая жидкость поступает к поршню 4 пъезопривода и к клапанному узлу приемной камеры. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300
1. Подготовка изделия к работе. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300
1.1. Произвести отдельно сборку блока приемной камеры, клапанного узла и блока пъезопривода. впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
1.2. Установить клапан 18 (см приложение А, рисунок 1) в свое посадочное место в корпусе клапанов 8. Ввернуть в клапан 18 шток 17 с пружиной и гайкой. впп-300, впп-300, пробоотборник глубинный, впп-300
Соединить корпус клапанов 8 с приемной камерой 10. Поршень приемной камеры поместить в камере до упора в корпусе клапанов 8. впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
1.3. Заполнить приемную камеру дегазированной нефтью из трапа той же скважины, из которой предполагается производить отбор пробы. впп-300, впп-300, пробоотборник глубинный, впп-300 пробоотборник
Эта нефть не должна содержать песка или каких либо других механических примесей. В крайних случаях допускается заполнение приемной камеры минеральным маслом или водой. впп-300, впп-300
1.4. Соединить приемную камеру с балластной камерой. При этом в упорную пробку 19 нужно ввернуть винт 20, а запорную иглу 14 ввернуть так, чтобы отверстие в балластной камере было закрыть. впп-300, впп-300
1.5. Произвести сборку пъезопривода. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
В камеру балластовую 2 вставить блок гидравлического сопротивления 3. Камеру балластовую соединить с камерой масляной 12 пъезопривода, заполнив предварительно камеру 12 маслом. Поршень 4 пъезопривода предварительно собрать с деталями 5 и 7. Поршень 4 поместить в камере масляной 12.
Соединить блок пъезопривода , с корпусом фильтра 6. После этого конец пружины 21, выполненный в виде крючка, зацепить за ушко форклапана 7 и соединить обе части пробоотборника. Навернуть наконечник 1 и головку 15, после чего пробоотборник готов к работе.
2. Порядок работы. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300
2.1. Отбор глубинной пробы.впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300
При отборе глубинных проб пластовой жидкости данным пробоотборником применяется то же оборудование, что и при работе другими глубинными приборами.
2.2. Укрепление проволоки и спуск пробоотборника в скважину через лумбрикатор производится по методике, общепринятой для всех глубинных приборов. Как только пробоотборник начнет движение в скважине вниз, давление нефти, потупившей через отверстие с фильтром на поршень 4 начнет возрастать, и поршень начнет движение. При этом он будет выжимать масло из камеры 12 через гидравлическое сопротивление 3 в балластовую камеру 2. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
2.3. Первое время шток 5 пъезопривода движется в холостую следом за поршнем 4, не увлекая за собой форклапан 7. Когда головка штока 5 дойдет до втулки форклапана 7, начнется совместное движение деталей 4, 5, 7 и пружины 21. Двигаясь далее, форклапан 7 фыйдет из посадочного места детали 8 и жидкость из скважины поступит к приемному обратному клапану 18. Давлением этой жидкости обратный клапан 18 откроется и жидкость начнет поступать в приемную камеру 10.
2.4. Скорость поступления жидкости в приемную камеру будет зависеть от скорости перемещения разделительного поршня камеры. Скорость движения разделительного поршня в свою очередь, зависит от скорости истечения балластовой жидкости (мертвой нефти) из под поршня в балластовую камеру 13, через резьбу винта 20, создающих необходимое гидравлическое сопротивление перетекающей жидкости.
2.5. Замедленное движение разделительного поршня предусмотрено для того, чтобы исключить возможность резкого снижения давления отбираемой пластовой жидкости при поступлении ее в приемную камеру, а следовательно, и выделения из нее газа. Движение поршня приемной камеры прекратиться, как только он дойдет до упорной пробки.
2.6. Когда приемная камера наполниться пластовой жидкостью и давления в ней и в скважине сравняются, поршень 4 пъезопривода, продолжая движение и увлекая за собой форклапан 7, натягивает пружину 21, притягивает клапан 18 к своему посадочному месту, герметизируя приемную камеру 10. Это особенно важно в начальный момент закрытия клапана. В дальнейшем по мере подъема прибора, перепад между давлением внутри камеры и снаружи нее будет возрастать, отчего клапан будет прижиматься с еще большей силой. Движение форклапана 7 прекратиться, когда поршень 4 дойдет до упора с узлом гидравлического сопротивления 3. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
2.7. Методика отбора глубинных проб предусматривает обязательно отбор параллельных проб из одной и той же скважины.
При достаточном опыте работы с пробоотборником исследователь в ряде случаев может производить отбор проб без балластовой камеры. Это возможно в тех случаях, когда давление нефти в точке прибора пробы значительно превышает давления насыщения и нет опасности разгазирования пробы при поступлении ее в приемную камеру. Так как без балластовой камеры пробоотборник оказывается вдвое короче, появляется возможность одновременного спуска двух приемных камер, для чего в комплекте прибора предусмотрена бронзовая соединительная втулка, с помощью которой свинчивают два пробоотборника, причем балластные камеры заменяют хвостовиками (Д-1с). Оптимальным количеством таких параллельных проб установлено три пробы. Комплект пробоотборника для этого предусматривает три приемных камеры, один пъезопривод и одну балластовую камеру.
2.8. Для отбора последующих проб произвести разъединение деталей 2 и 21. Шомполом (входящих в комплект) протолкнуть поршень 4 в начальное положение (при этом пружина 21 ослабляется) и разъединить детали 8 и 6. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
Отсоединить пружину 21 от форклапана 7. Отвернуть головку 15, ключом открыть иглу 14 с целью выпуска из балластовой камеры сжатого воздуха и слива жидкости. Отсоединить балластовую камеру 13 вместе с переходником 11. приемную камеру закрыть крышками. В таком виде камеру уложить в ящики для транспортировки в лабораторию.впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300
2.9. Подготовку прибора для последующего отбора пробы производить в описанном выше порядке. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
2.10. Подготовку пъезопривода в балластовой камере должно предшествовать удаление масла из балластовой камеры 2 пъезопривода, и удаление мертвой нефти из балластовой камеры 13.
2.11. Определение времени, необходимого для отбора пробы приведено в приложении Б. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
3. Перевод пробы. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
3.1. В задачу перевода пробы входит — переместить из пробоотборника в аппаратуру для исследования порцию пробы так, чтобы соотношение пластовой жидкости и растворенного в ней газа не было бы нарушено.
Поэтому во время перевода проба в пробоотборнике должна быть в однофазном состоянии, а перевод должен производиться давлением, заведомо повышающим давление насыщения.
В качестве подсобного прибора, при переводе пробы может применяться механический масляной насос (тип НЖР) ручной пресс (типа ИРП) или ручной насос высокого давления, снабженные манометрами.

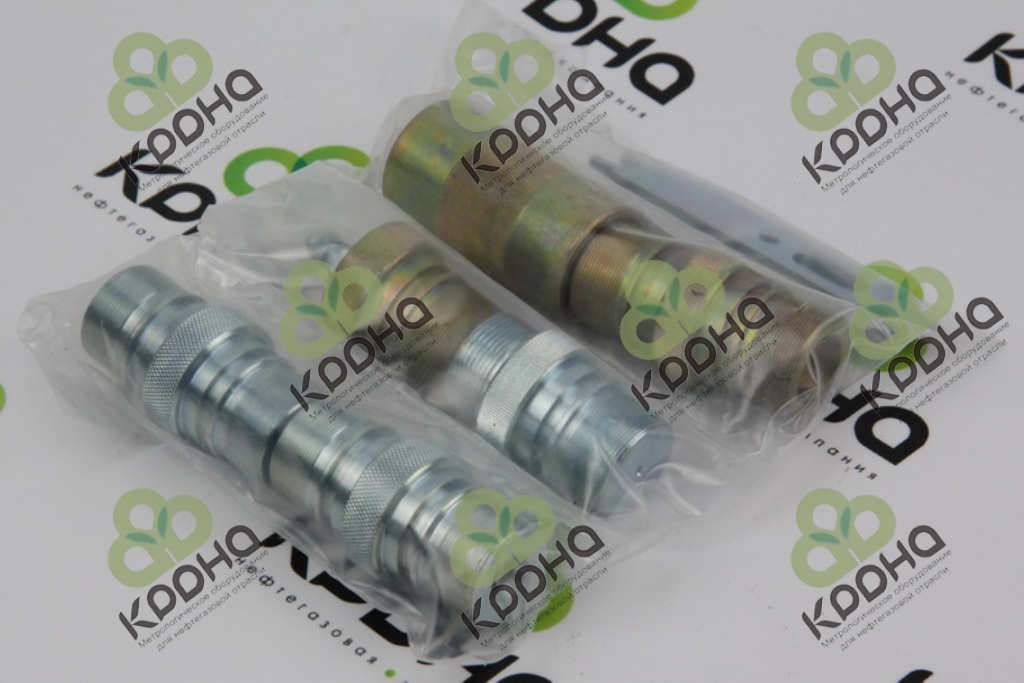

Пробоотборник комплектуется двумя переводными головками верхний и нижней, названных так согласно положению пробоотборника во время перевода пробы.
3.2. Подготовка пробоотборника к переводу пробы в аппаратуру производиться в следующем порядке: впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300
3.2.1. Камеру пробоотборника укрепить зажимом качалки так, чтобы приемный клапан 18 находился вверху, а центр тяжести камеры был несколько ниже зажимов. При таком закреплении прибор легко принимает вертикальное положение (после раскачивания его). впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
3.2.2. Отвернуть крышки, закрывающие камеру пробоотборника. Вывернуть и извлечь винт 20. Вывернуть шток 17 и извлечь его вместе с пружиной 21. Навернуть переводные головки. Переводную головку без вентиля (нижнюю) навернуть вниз камеры. Верхнюю головку навернуть к верхней части камеры со стороны клапана 18.
Перед навинчиванием верхней головки проверить, выведен ли шток толкателя в верхнее положение. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
3.2.3. Количество пробы, переводимой в аппаратуру, устанавливается в зависимости от задач исследования и указывается в методике исследования пластовой нефти. Соединить трубопроводами нижнюю переводную головку с масляным насосом (или другим подобным прибором), а верхнюю — с аппаратурой, в которую должна переводиться проба. впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, пробоотборник глубинный, впп-300, пробоотборник глубинный
3.2.4. При ввинчивании маховиком штока толкателя, последний нажимает на клапан 18 и сдвигает его, открывая доступ нефти из камеры через переводную головку и далее по трубопроводу в аппаратуру для исследования. Перед открытием клапана переводная головка вместе с соединительным трубопроводом и полостью аппаратуры для исследования — вакуумируются.
3.2.5. Для перевода пробы, масло с помощью масляного насоса нагнетается через нижнюю головку под поршень камеры, который вытесняет пробу пластовой нефти из камеры через верхнюю головку и трубопровод в исследовательскую аппаратуру. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, пробоотборник глубинный, впп-300, пробоотборник глубинный
Примечание.впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный, пробоотборник глубинный, впп-300, пробоотборник глубинный
При переводе должно соблюдаться условие поддерживания давления в системе выше давления насыщения. Такое давление перевода контролируется по манометру масляного насоса и может регулироваться вентилями переводной головки, входным вентилем аппаратуры и величиной подачи масляного насоса. впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
1. СЕРТИФИКАТ СООТВЕТСТВИЯ ISO 9001-2015 №РОСС RU.ИСМ001.К01722 от 08.10.2018г.впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
2. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ЕАЭС № RU Д-RU.MO10.В.04430 от 28.12.2017г.впп-300, впп-300, впп-300, впп-300, впп-300, пробоотборник глубинный, впп-300, пробоотборник глубинный
