Настоящее руководство по эксплуатации предназначено для ознакомления с устройством и порядком работы установки комплектной дозировочной электронасосной УДЭ (в дальнейшем – УДЭ) и содержит сведения необходимые для ее монтажа, эксплуатации, тех¬нического обслуживания и ремонта. Выполнение требований, изложенных в настоящем документе, позволяет обеспечить наиболее полное использование технических возможностей УДЭ и поддержание ее в работо¬способном состоянии. В зависимости от состава оборудования и его выходных параметров УДЭ имеют несколько модификаций. Обозначение основных модификаций БДР приведено в таблице 1. При эксплуатации следует также руководствоваться эксплуатационной документацией конкретного варианта исполнения УДЭ и эксплуатационными документами комплектующих изделий. ТУ3667-001-60231190-2011

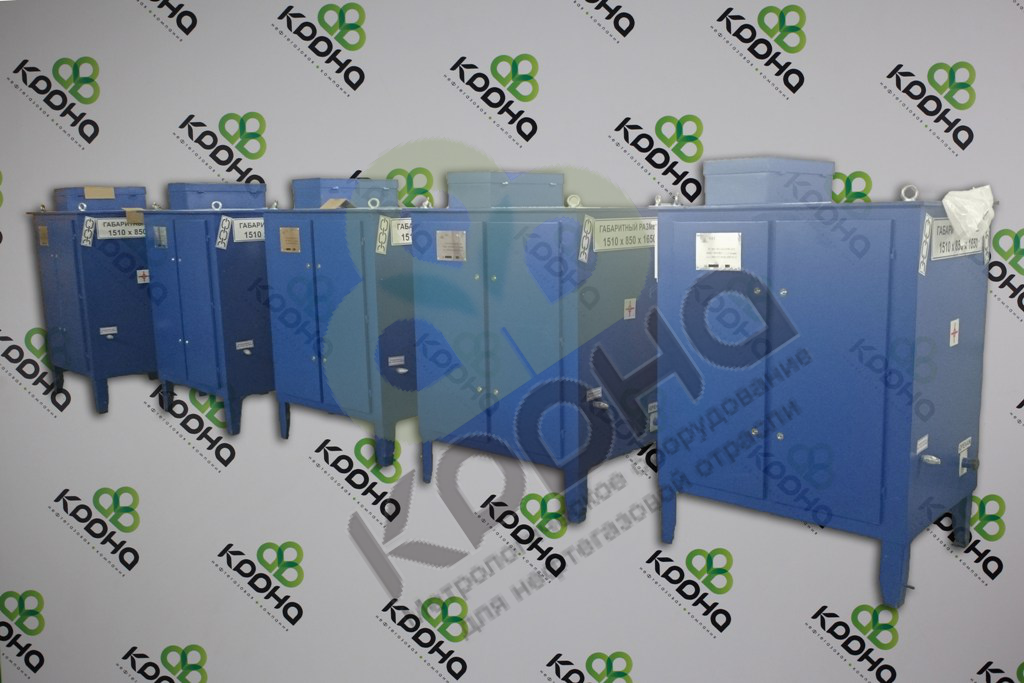

Техническое описание Установка дозирующая электронасосная УДЭ

УДЭ предназначена для дозированного ввода жидких деэмульгаторов и ингибиторов парафиноотложения, солеотложения, коррозии (в дальнейшем реагентов) в трубопровод промысловой системы транспорта и подготовки нефти c целью осуществления внутритрубопроводной деэмульсации нефти, а также защиты трубопроводов и оборудования от парафиноотложения, солеотложения и коррозии.
Функциональное назначение УДЭ:
1) дозированная подача реагентов в заданных объемах и под определенным давлением;
2) индикация, сигнализация и передача по коммуникационным каналам данных о со¬стоянии технологического оборудования УДЭ.
Эксплуатационное назначение УДЭ – обеспечение технологических режимов подготовки и транспорта нефти, защита трубопроводов и оборудования от парафиноотложения, солеотложения и коррозии.
Областью применения УДЭ являются напорные системы сбора продукции нефтяных скважин, групповые замерные установки, установки подготовки нефти, газа и воды, автоматизированные системы управления техно¬логическими процессами нефтедобычи.

Технические характеристики
Основные параметры и размеры УДЭ.
Основные параметры УДЭ приведены в таблице 1.

Параметры УДЭ-0,1 УДЭ-0,8 УДЭ-1,6 УДЭ-2,5 УДЭ-10 УДЭ-16 УДЭ-25
Тип насоса-дозатора НД 0,1 НД 0,8 НД 1,6 НД 2,5 НД 10 НД 16 НД 25
Количество насосов-дозаторов, шт. 1 1 1 1 1 1 1
Производительность насосов-дозаторов, л/час. 0,1 0,8 1,6 2,5 10 16 25
Рабочее давление насоса-дозатора, МПа. 10 10 10 10 10 6,3 4,0
Вместимость внутренней тех¬нологической емкости, л. 440 440 440 440 440 440 440
Максимальная потребляемая мощность, кВт. 0,37 0,37 0,37 0,37 0,37 0,37 0,37

Примечания:
В зависимости от варианта исполнения УДЭ могут комплектоваться:
- наружной технологической емкостью объемом от 1 до 25 м3;
- фильтром тонкой очистки на приемной линии насоса-дозатора;
- насосами-дозаторами других типоразмеров;
- стеклянными указателями уровня реагента в емкости;
- сигнализаторами нижнего уровня реагента в емкости;
- датчиками текущего уровня реагента в емкости;
- наружной нагнетательной линией;
- обратными клапанами.

Габаритные размеры и масса УДЭ должны соответствовать значениям, указанным в конструкторской документации на конкретный вариант исполнения УДЭ.

Параметры питания электрических цепей:
- род тока переменный;
- напряжение 380/220 В;
- допустимое отклонение от номинального напряжения от - 15 до +10 %;
- частота 50 ± 1 ГЦ;

Исполнение электрооборудования:
- установки дозировочной – взрывозащищенное, соответствующее классу взрывоопас¬ной зоны В-1а (ПУЭ). Категория взрывоопасности и группа взрыво¬опасных смесей - IIА-ТЗ по ГОСТ Р 51330.(11, 19);
- щита управления - обыкновенное.


Характеристика рабочей среды:
- рабочая среда – жидкие деэмульгаторы и ингибиторы;
- кинематическая вязкость дозируемой среды не более 0,00085 м2 /с;
- температура дозируемого реагента от 20 до 60°С.

Характеристика окружающей среды:
- температура окружающего воздуха от - 45º С до + 40º С;
- относительная влажность до 100 %.

УДЭ выдерживают условия транспортирования:
- в части воздействия механических факторов –
в соответствии с группой Ж ГОСТ 23216-78;
- в части воздействия климатических условий –
в соответствии с группой 7 ГОСТ 15150-69.

По надежности УДЭ относятся к группе II виду 1 по ГОСТ 27.003 и явля¬ются восстанавливаемыми изделиями. Закон распределения времени безотказной работы - экспоненциальный.
Средняя наработка на отказ не менее 3350ч.
Средний ресурс до кап. ремонта не менее 40000ч.
Срок службы 10 лет.
УДЭ выпускаются в соответствии с ТУ 3667-001-60231190-2011.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:

Состав установки комплектной дозировочной электронасосной УДЭ:

Оборудование Модификация блока УДЭ-0,1 УДЭ-0,8 УДЭ-1,6 УДЭ-2,5 УДЭ-10 УДЭ-16 УДЭ-25
Насос-дозатор НД 0,1 НД 0,8 НД 1,6 НД 2,5 НД 10 НД 16 НД 25
Наружная технологическая ем- кость**, шт. 1* 1* 1* 1* 1* 1* 1*
Внутренняя технологическая емкость, шт. 1 1 1 1 1 1 1
Стеклянный указатель уровня 1 1 1 1 1 1 1
Сигнализатор нижнего уровня 1* 1* 1* 1* 1* 1* 1*
Датчик текущего уровня, шт. 1* 1* 1* 1* 1* 1* 1*
Сирена взрывозащищенная ВС 1* 1* 1* 1* 1* 1* 1*
Сигнализатор ВС-4-С-220В 1* 1* 1* 1* 1* 1* 1*
Преобразователь частоты Altivar 31ATV31HO37N4 1* 1* 1* 1* 1* 1* 1*
Электромагнитный расходомер OPTIFLUX 6300 1* 1* 1* 1* 1* 1* 1*
Манометр ДМ2005 Cr Ex, шт. 1* 1* 1* 1* 1* 1* 1*
Выключатель путевой ВПВ 1-2* 1-2* 1-2* 1-2* 1-2* 1-2* 1-2*
Щит управления, шт. 1 1 1 1 1 1 1

Примечания
1 * – устанавливается при наличии в заказе;
2 ** – вместимость от 5 до 25 м3 согласно заказу.

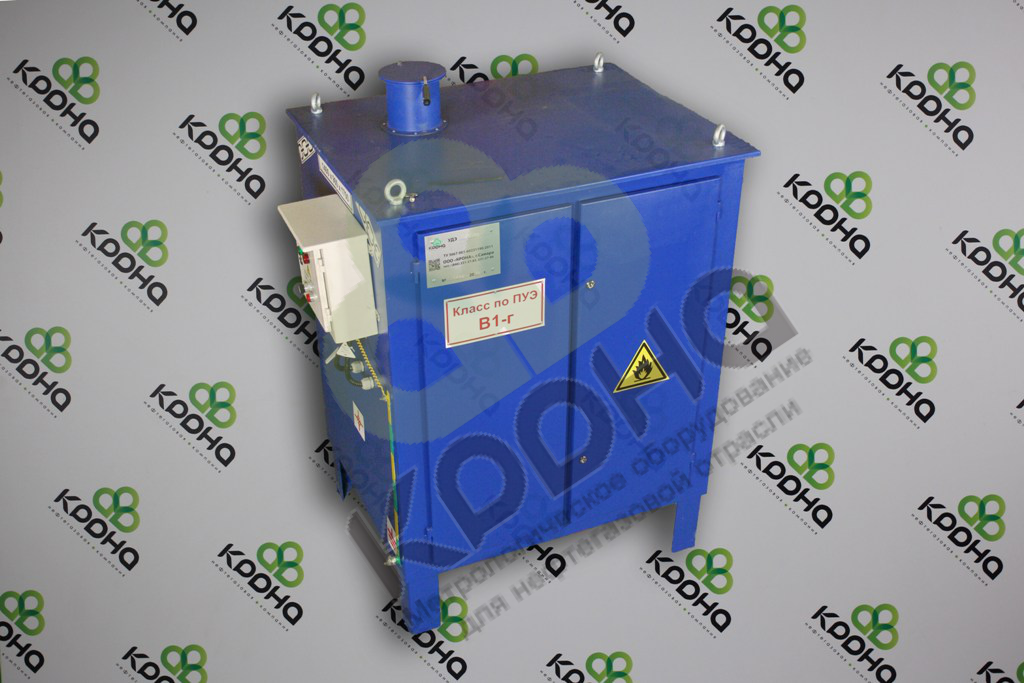

Установка дозировочная.

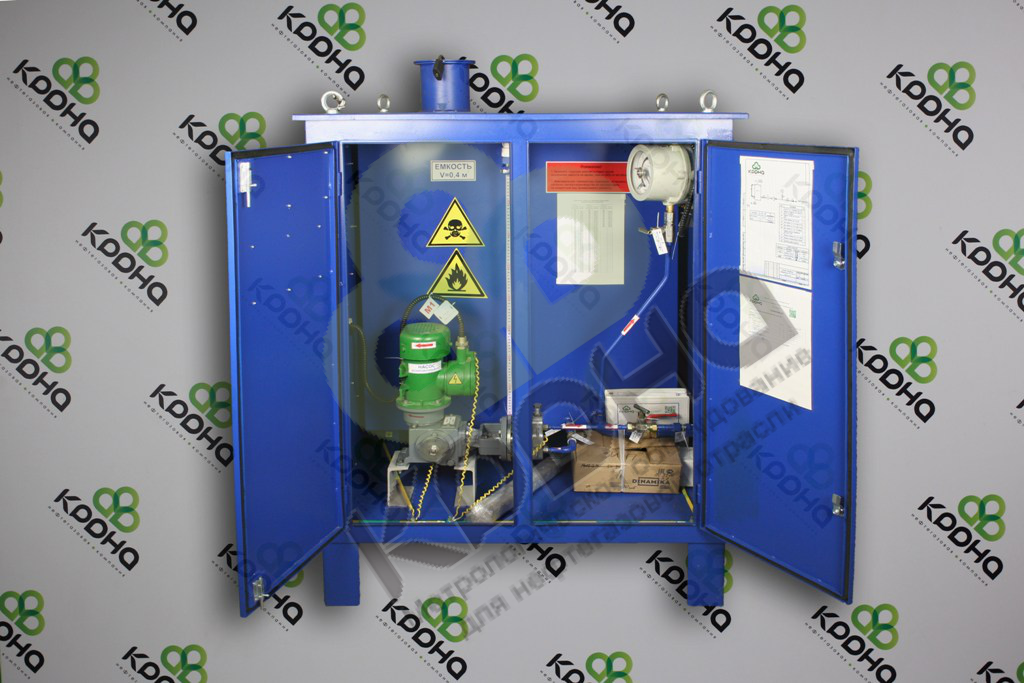

Установка дозировочная, входящая в состав УДЭ, состоит из технологического отсека и технологической емкости, примыкающих друг к другу и размещенных на общем основании (раме).
В технологическом отсеке в зависимости от варианта исполнения УДЭ могут быть смонтированы:
- дозировочный электронасосный агрегат (насос-дозатор), осуществляющий непрерывное объемное дозирование реагента;
- трубопроводная технологическая обвязка (с арматурой) насоса-дозатора и технологической емкости;
- взрывозащищенный электромагнитный пускатель;
- электроконтактный манометр;
- выключатель ВПВ.
Насос-дозатор может быть снабжен регулирующим механизмом с ручным приводом, обеспечивающим возможность изменения размера дозы как при работающем, так и при остановленном дозировочном агрегате, либо преобразователем частоты для управления асинхронными электродвигателями, позволяющим производить автоматическое регулирова¬ние подачи насоса-дозатора.
Включение насоса-дозатора предусмотрено выключателем, расположен¬ным внутри на стене технологического отсека или дистанционно со щита управления.
Стеклянный указатель уровня жидкости, установленный на технологической емкости, служит для визуального контроля уровня реагента в емкости.
Сигнализатор нижнего уровня жидкости, уста¬навливается на технологической емкости по специальному заказу и служит для сигнализации достижения реагентом нижнего уровня жидкости в емкости.
Датчик текущего уровня жидкости устанавливается на технологической емкости по специальному заказу и служит для определения текущего уровня реагента в емкости и передачи соответствующей информации на верхний уровень.
Взрывозащищенная сирена и сигнализатор ВС-4-С-220 устанавливаются снаружи технологического отсека по специальному заказу и звуковыми и световыми сигналами сигнализируют об аварийной ситуации в БДР.
Выключатель путевой ВПВ устанавливается на двери в технологическом отсеке по специаль-ному заказу и сигнализирует о несанкционированном доступе в технологический отсек по¬сторонних лиц.
Электромагнитный расходомер OPTIFLUX 6300 устанавливается на выходном трубопроводе по специальному заказу и служит для непрерывного измерения расхода дози¬руемого реагента с целью его учета и обеспечения автоматического регулирования подачи насоса-дозатора с помощью частот¬ного преобразователя по заданному значению расхода реагента.
Щит управления.
Щит управления обеспечивает:
1) управление работой насоса-дозатора, его аварийное отключение при понижении уровня реагента в технологической емкости ниже минимально допустимого (определяется при монтаже сигнализатора нижнего уровня) и при выходе значения давления в нагнетательной линии за пределы допустимого;
2) индикацию состояния технологического оборудования, в том числе аварийного.
Управление насосом-дозатором.
Насос-дозатор включается автоматическим выключателем ДОЗАТОР после заполнения емкости реагентом. При достаточном уровне реагента в емкости и нормальном давлении в нагнетательной линии обмотка магнитного пускателя насоса-дозатора находится под напряжением, и его контакты замыкают цепь питания электродвигателя насоса-дозатора. При недостаточном уровне реагента в емкости (определяется сигнализатором нижнего уровня или датчиком текущего уровня) или давлении в нагнетательной линии и при избыточном давлении в нагнетательной линии контакт реле аварии разрывает цепь питания обмотки магнитного пускателя насоса-дозатора и электродвигатель насоса-дозатора обесточивается.

Работа УДЭ.
Включение насоса-дозатора производится, как описано выше в п. 1.1.4.2.2.1. При включении насоса-дозатора начинается отбор реагента из емкости и его дозирование в выходной трубопровод с параметрами, установленными для данного насоса-дозатора.
Электроконтактный манометр, установленный на выходном трубопроводе, следит за величиной давления нагнетания и при выходе его за заданные уставки происходит отключение насоса-дозатора.
При снижении уровня реагента в емкости ниже предельной отметки сигнализатор нижнего уровня или датчик текущего уровня (при их монтаже) отключают насос-дозатор.

СЕРТИФИКАТЫ:
