Узел отбора проб «КРОНА» — это готовое заводское решение для ручного отбора представительных проб из трубопроводов и емкостей. Узел представляет собой шкафное изделие, внутри которого смонтированы все необходимые компоненты: пробоотборники, запорная арматура, фильтры, манометры и система контроля температуры.
В отличие от отдельного пробоотборника, узел «КРОНА» — это законченный монтажный элемент, который встраивается в трубопровод и обеспечивает корректный отбор пробы без необходимости самостоятельного подбора и сборки компонентов.
Узлы отбора проб «КРОНА» изготавливаются под заказ. Для расчёта установки и подготовки технического предложения просим направить техническое задание (опросный лист) с указанием параметров рабочей среды, давления, температуры, диаметра трубопровода и требований к отбору пробы.
ПГО-400 и смесители «КРОНА-ВИХРЬ» гомогенизируют поток перед зондом. Проба отражает средний состав продукции.
DN 40–1200 мм, давление от 0,07 до 25,0 МПа. Подбор пробоотборника, смесителя и материала под ваш объект.
Нет электрических цепей. Установка во взрывоопасных зонах. Ручной отбор без автоматики.
Поставка в сборе с паспортом и РЭ. Фланцы, прокладки и крепёж уже в комплекте.
Термостат 0…+60 °C (NO-контакт 85ТН7У ДСК). Защита от кристаллизации и застывания пробы.
Расчёт установки и техническое предложение — по вашему техническому заданию (опросному листу).
Узлы отбора проб «КРОНА» применяются на объектах, где требуется высокая точность и представительность пробы:
| Параметр | Модель 027 000 | Модель 028 000 | Модель 030 000 | Модель 031 000 | Модель 032 000 | Модель для нефти/воды (типовая) |
|---|---|---|---|---|---|---|
| Рабочая среда узел отбора проб, пробоотборник, КРОНА | Газ | Пропан | Пропан | Пропан | Фреон | Нефть, нефтепродукты, вода, нефтегазоводяная смесь |
| Давление рабочее/расчетное, МПа узел отбора проб, пробоотборник, КРОНА | 2,0/5,0 | 5,5/6,3 | 6,0/6,0 | 6,3/6,3 | 0,8/1,0 | от 0,07 до 25,0 (по заказу) |
| Температура потока, °C узел отбора проб, пробоотборник, КРОНА | 5…50 | 5…40 | 5…55 | 5…60 | -120…20 | от -60 до +90 |
| Температура окружающей среды, °C узел отбора проб, пробоотборник, КРОНА | -49…+40 | -10…+40 | -10…+40 | +10…+40 | -49…+40 | -60…+50 |
| Плотность при рабочих условиях, кг/м³ узел отбора проб, пробоотборник, КРОНА | 450…650 | 450…650 | 450…650 | 450…650 | 950…1100 | 750…1100 |
| Вязкость кинематическая, сСт узел отбора проб, пробоотборник, КРОНА | до 0,3 | до 0,3 | до 0,3 | до 0,3 | до 0,3 | до 300 |
| Объемная доля воды, % узел отбора проб, пробоотборник, КРОНА | — | — | — | — | — | до 98 |
| Массовая доля механических примесей, % узел отбора проб, пробоотборник, КРОНА | — | — | — | — | — | до 0,15 |
| Массовая доля сернистых соединений, % узел отбора проб, пробоотборник, КРОНА | — | — | — | — | — | до 3,5 |
| Массовая доля парафина, % узел отбора проб, пробоотборник, КРОНА | — | — | — | — | — | до 7 |
| Концентрация хлористых солей, г/л узел отбора проб, пробоотборник, КРОНА | — | — | — | — | — | до 30 |
| Класс опасности по ГОСТ 12.1.005-88 узел отбора проб, пробоотборник, КРОНА | 3 | 3 | 3 | 3 | 3 | 3 |
| Масса, кг узел отбора проб, пробоотборник, КРОНА | 75 | 76,5 | 41 | 47,5 | 75 | от 30 до 100 (зависит от комплектации) |
| Габариты, мм узел отбора проб, пробоотборник, КРОНА | 850×1833×545 | 600×810×310 | 600×810×310 | 600×810×310 | 850×1833×545 | от 600×810×310 до 850×1833×545 |
Примечание: В таблице приведены сводные данные по предоставленным паспортам и руководствам по эксплуатации систем отбора проб «КРОНА» (модели 027 000, 028 000, 030 000, 031 000, 032 000). Для сред «нефть/вода» указаны типовые параметры, характерные для узлов отбора проб на нефтегазовых объектах (согласно ГОСТ 2517-2012 и данным производителя). Точные характеристики конкретного узла определяются опросным листом и техническим заданием.
| Компонент | Назначение |
|---|---|
| Пробоотборник ПГО-400 узел отбора проб, пробоотборник, КРОНА | Сосуд для отбора, хранения и транспортировки пробы (объем 0,4 дм³, материал 12Х18Н10Т) |
| Смеситель потока «КРОНА-ВИХРЬ» узел отбора проб, пробоотборник, КРОНА | Гомогенизация потока перед отбором (растворение химреагентов, диспергирование воды) |
| Клапаны игольчатые узел отбора проб, пробоотборник, КРОНА | Тонкая регулировка расхода и перекрытие потока |
| Клапаны обратные узел отбора проб, пробоотборник, КРОНА | Предотвращение обратного потока |
| Краны шаровые узел отбора проб, пробоотборник, КРОНА | Перекрытие потока отбираемой среды |
| Фильтры узел отбора проб, пробоотборник, КРОНА | Очистка отбираемой среды |
| Манометр узел отбора проб, пробоотборник, КРОНА | Контроль давления (МП4У 0-16 МПа и 16D М20х1,5) |
| Термостат узел отбора проб, пробоотборник, КРОНА | Контроль температуры (0…+60 °C) |
| Шкаф узел отбора проб, пробоотборник, КРОНА | Защита компонентов от внешних воздействий |
| Теплоизоляция узел отбора проб, пробоотборник, КРОНА | Защита от теплопотерь (с электрообогревом) |
| Комплект монтажных частей узел отбора проб, пробоотборник, КРОНА | Ответные фланцы, прокладки, крепеж |
| Эксплуатационная документация узел отбора проб, пробоотборник, КРОНА | Паспорт и руководство по эксплуатации |

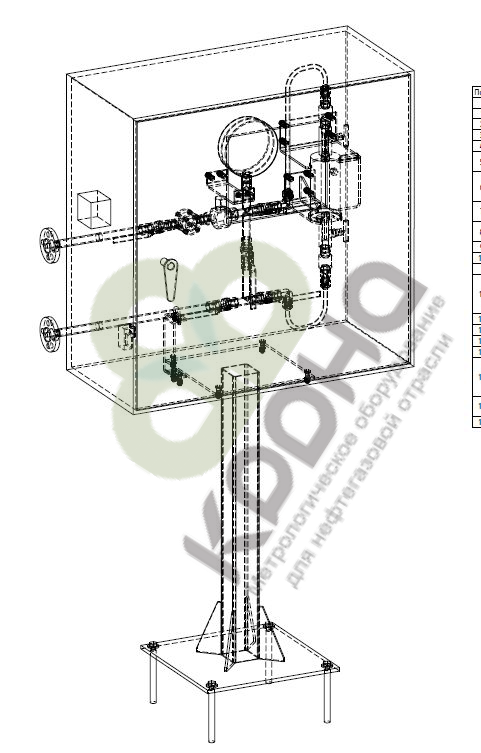

Узел отбора проб «КРОНА» представляет собой шкафное изделие, внутри которого смонтированы все необходимые компоненты: пробоотборники ПГО-400, запорная арматура, фильтры, манометры и система контроля температуры. узел отбора проб, пробоотборник, КРОНА
Отбор пробы производится вручную. Пробоотборник ПГО-400 подсоединяется к системе отбора проб вертикально выпускным вентилем вверх. После заполнения пробы удаляется 15-20% объёма для создания газовой «подушки». узел отбора проб, пробоотборник, КРОНА
Смеситель потока «КРОНА-ВИХРЬ» обеспечивает гомогенизацию потока непосредственно перед пробозаборным зондом, что гарантирует представительность пробы. узел отбора проб, пробоотборник, КРОНА
ВНИМАНИЕ! При закручивании вентиля использовать только ручную силу, без применения каких-либо инструментов! узел отбора проб, пробоотборник, КРОНА
1. Паспорт и руководство по эксплуатации узла отбора проб «КРОНА» ТУ 4318-024-60231190-2011. узел отбора проб, пробоотборник, КРОНА
2. Сертификат соответствия ISO 9001-2015. узел отбора проб, пробоотборник, КРОНА
Узлы отбора проб «КРОНА» изготавливаются под заказ. Для расчёта стоимости и подготовки технического предложения просим направить техническое задание с указанием:
