Идет загрузка данных… Унифицированный ремонтный комплект предназначен для ремонта турбинных преобразователей счетчиков МИГ, изготовленных заводом и находящихся в эксплуатации.
Комплект ремонтный (далее - КР) предназначен для ремонта турбинных преобразователей счетчиков МИГ, изготовленных заводом и находящихся в эксплуатации.
Климатическое исполнение — предназначены для работы при температуре от -50 до +50ºС, относительной влажности (95±3)% при 35ºС.

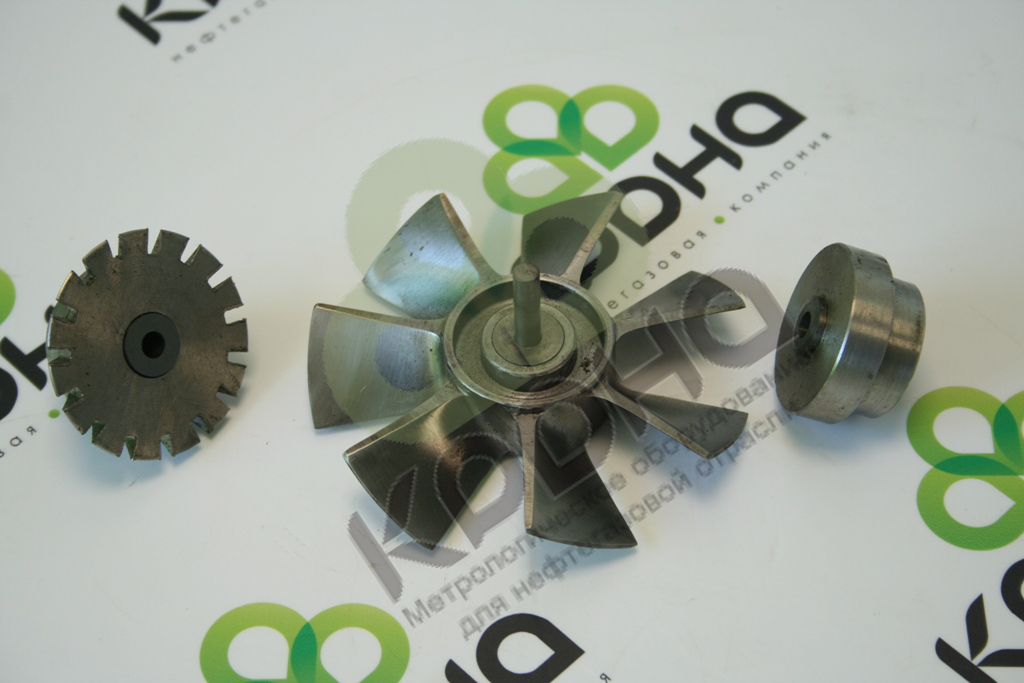

Комплект ремонтный (рис.1) состоит из обтекателей турбинки, втулок, подшипников, колец, винтов, оси. Поставляется в собранном виде.
| Обозначение | Диаметр условного прохода, DN, мм | D турбинки, мм | L, мм | Масса, кг. |
|---|---|---|---|---|
| Комплект ремонтный МИГ-32 | 32 | 31 | 180 | 0,35 |
| Комплект ремонтный МИГ-40 | 40 | 38 | 37,5 | 0,1 |
| Комплект ремонтный МИГ-50 | 50 | 48 | 40,5 | 0,15 |
| Комплект ремонтный МИГ-65 | 65 | 63 | 48,5 | 0,25 |
| Комплект ремонтный МИГ-80 | 80 | 78 | 55,5 | 0,46 |
| Комплект ремонтный МИГ-100 | 100 | 102 | 64,5 | 0,59 |
| Комплект ремонтный МИГ-150 | 150 | 151 | 77,5 | 1,6 |
| Комплект ремонтный МИГ-200 | 200 | 201 | 125±1 | 3,96 |
| Комплект ремонтный МИГ-250 | 250 | 251 | 130±1 | 6,21 |
| Комплект ремонтный МИГ-400 | 400 | 384 | 160±1 | 13,16 |
| Наименование | Кол, шт. |
|---|---|
| 1. Турбинка | СМ. спецификацию на конкретный КР |
| 2. Ступица передняя | |
| 3. Ступица задняя | |
| 4. Ось | |
| 5. Опора | |
| 6. Винт | |
| 7. Кольцо | |
| 8. Гайка | |
| 9. Обтекатель | по требованию Заказчика |
| 10. Сухарь | по требованию Заказчика |
«Комплект ремонтный МИГ-100» ТУ 4213-003-60231190-2011, где
Комплект ремонтный МИГ - комплект ремонтный турбинного преобразователя расхода счетчика МИГ (УРК МИГ-100);
100 — условный диаметр DN, мм;
| Запчасти МИГ -40 |
|---|
| Ступица передняя 10188.01.10.200 6023 МИГ-40 |
| Ступица задняя 10188.01.10.300 6023 МИГ-40 |
| Турбинка 10188.01.10.100 6023 МИГ-40 |
| Ось 10188.01.10.001 6023 МИГ-40 |
| Винт 10188.01.10.002 6023 МИГ-40 |
| Гайка 10188.01.10.003 6023 МИГ-40 |
| Запчасти на УРК МИГ-50 |
| Ступица передняя 10188.01.10.200.01 6023 МИГ-50 |
| Ступица задняя 10188.01.10.300.01 6023МИГ-50 |
| Турбинка 10188.01.10.100.01 6023 МИГ-50 |
| Ось 10188.01.10.001.01 6023 МИГ-50 |
| Винт 10188.01.10.002 6023 МИГ-50 |
| Гайка 10188.01.10.003 6023 МИГ-50 |
| Запчасти на УРК МИГ-65 |
| Ступица передняя 10188.01.10.200.02 6023 МИГ-65 |
| Ступица задняя 10188.01.10.300.01 6023 МИГ-65 |
| Турбинка 101.88.01.10.100.02 6023 МИГ-65 |
| Ось 101.88.01.10.001.02 6023 МИГ-65 |
| Винт 101.88.01.10.002 6023 МИГ-65 |
| Гайка 101.88.01.10.003 6023 МИГ-65 |
| Запчасти на УРК МИГ-80 |
| Ступица передняя 10188.01.10.200.03 6023 МИГ-80 |
| Ступица задняя 10188.01.10.300.03 6023 МИГ-80 |
| Турбинка 101.88.01.10.100.03 6023 МИГ-80 |
| Ось 101.88.01.10.001.03 6023 МИГ-80 |
| Винт 101.88.01.10.002.01 6023 МИГ-80 |
| Гайка 101.88.01.10.003.01 6023 МИГ-80 |
| Запчасти на УРК МИГ-100 |
| Ступица передняя 5586.01.03.200 6023 МИГ-100 |
| Ступица задняя 5586.01.03.300 6023 МИГ-100 |
| Турбинка 5586.01.03.100 6023 МИГ-100 |
| Ось 5586.01.03.001 6023 МИГ-100 |
| Винт 5586.01.03.002 6023 МИГ-100 |
| Запчасти на УРК МИГ-150 |
| Ступица передняя 5586.01.03.200.01 6023 МИГ-150 |
| Ступица задняя 5586.01.03.300.01 6023 МИГ-150 |
| Турбинка 5586.01.03.100.01 6023 МИГ-150 |
| Ось 5586.01.03.001.01 6023 МИГ-150 |
| Винт 5586.01.03.002 6023 МИГ-150 |
| Запчасти на УРК МИГ-200 |
| Ступица передняя 5182.00.01.200 6023 МИГ-200 |
| Ступица задняя 5182.00.01.300 6023 МИГ-200 |
| Турбинка 5182.00.01.400 6023 МИГ-200 |
| Опора 5182.00.01.500 6023 МИГ-200 |
| Запчасти на УРК МИГ-250 |
| Ступица передняя 5182.00.01.200.01 6023 МИГ-250 |
| Ступица задняя 5182.00.01.300.01 6023 МИГ-250 |
| Турбинка 5182.00.01.400.01 6023 МИГ-250 |
| Опора 5182.00.01.500.01 6023 МИГ-250 |
Срок защиты без переконсервации 5 лет.
Консервация деталей из твердого сплава КР производится в соответствии с ГОСТ 9.014-78, путем покрытия поверхностей консервационным маслом К-17 ГОСТ 10877-76.
Переконсервацию проводят в случае обнаружения дефектов временной противокоррозионной защиты при контрольных осмотрах в процессе хранения или по истечении срока защиты.
